Датчик массового расхода воздуха: принцип работы, диагностика

Диагностика с тестером

Второй способ предусматривает использование мультиметра. Прежде чем начать тестирование, необходимо помнить, что способ актуален не для всех датчиков. Таким методом можно проверить только расходомер воздуха Bosch.

Первым делом необходимо настроить тестер на 2 В и перевести его в режим постоянных напряжений. В схеме от «Бош» четко сказано, что ДМРВ должен иметь четыре провода. Так, по желтому проводу подается сигнал, серо-белый – напряжение, зеленый – это земля, розово-черный запитывается вместе с главным реле.

Теперь красный щуп тестера необходимо присоединить к желтому проводу. Черный щуп подключается к зеленому проводу. Двигатель перед этими измерениями необходимо заглушить, а вот зажигание выключать не нужно. Далее замеряется напряжение.

Если элемент в рабочем состоянии, то тестер покажет 101-102. Допустимые показания – 102-103. Это верхний предел, при котором требуется ремонт расходомера воздуха. Если на экране тестера 105 и более, тогда датчик сломан, требуется замена.

К чему приводит неисправность?

Нельзя сказать, что поломка расходометра сразу приведет к критическим последствиям, но если игнорировать проблему, то продолжительная работа мотора на неправильно сформированной топливовоздушной смеси приведет к быстрому износу элементов цилиндропоршневой группы, а при наложении нескольких фактором может произойти детонация в двигателе и даже его «клин».

К примеру, если в мотор поступает богатая смесь, то в результате разжижения масла быстро перегреется двигатель.

Также неисправный MAF-sensor в значительной мере, по причине ухудшения чистоты выхлопа, влияет на уменьшение ресурса каталитического нейтрализатора, сажевого фильтра и выхлопной системы в целом.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

  • на панели приборов появляется надпись Check Engine;
  • высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
  • двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
  • высокий уровень расхода топлива;
  • мотор нестабильно работает на холостом ходу;
  • двигатель глохнет при переключении скоростей;
  • обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

  • ДМРВ не подключен;
  • обрыв в цепи подключения датчика;
  • оборвалась масса в цепи, появилось окисление;
  • оборвались сигнальные провода или неправильно подключены;
  • неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

  1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
  2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
  3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

  1. Пленочные с аналоговым и цифровым сигналом.
  2. Проволочные (нитевые) аналоговые.
  3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

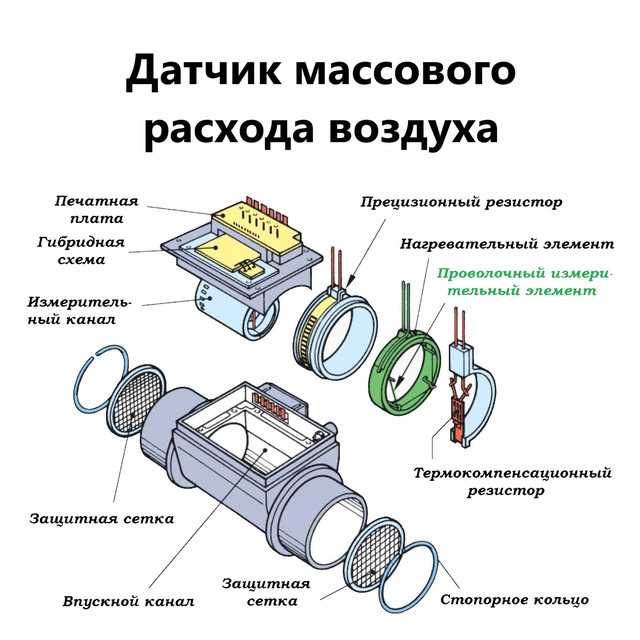

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Основные неисправности

В плёночном датчике практически нечему ломаться, поэтому они считаются «вечными». Спираль нитяных ДМРВ менее надежная, однако ремонту эти электронные устройства не подлежат в принципе, за исключением прочистки, замены. Помогут, как определить неисправность именно этого датчика, следующие симптомы:

  • самопроизвольное снижение мощности мотора;
  • снижение динамики разгона;
  • двигатель не заводится «на горячую»;
  • необоснованное стилем вождения увеличение расхода горючего;
  • загоревшиеся ошибки Check;
  • изменение оборотов ХХ в любую сторону, появление рывков;
  • машина глохнет при переключении скорости.

При диагностике низкого уровня сигнала возможны варианты:

  • отпал штекер;
  • оборвана питающая сеть;
  • окисление или обрыв массы;
  • обрыв провода сигнального.

Рис. 10 Механические повреждения волюметра

Поскольку электроприбор не ремонтопригоден, но имеет простую конструкцию, диагностика может быть выполнена собственными силами по принципу увеличения ее сложности.

Промывка датчика

Промывка датчика массового расхода топлива теме скользкая. Одним это помогало, другие, наоборот, оставались возле «разбитого корыта» — расходометр полностью выходил из строя.

Сам процесс не сложный, разбирай (если позволяет конструкция) и чисть нити или пленку. Если нет возможности разобрать — используйте сжатый воздух.

Для промывки ДМРВ используются специальные средства на спиртовой основе.

Очистители карбюратора, растворители, бензин используются на свой страх и риск. У одних проблема решалась, у других смывалось платиновое напыление.

Распиливайте средство не в упор, а с расстояния 5 – 10 см.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым) Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В — прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Приобретение нового и замена ДМРВ

Приобрести и заменить ДМРВ не проблема. Рынок кишит предложениями. Цены тоже варьируюсь от 2500 до 9000 рублей. Для ВАЗ и ГАЗ ищите изделия Bosch с артикулом 0280218037.

Для замены понадобиться:

  1. Крестообразная или плоская отварка.
  2. Ключ головка на 10 (для Лада Калина).

Порядок действий:

  1. Ослабьте болт хомута воздуховода и отодвиньте последний в сторону.
  2. Нажмите кнопку под штекером и вытащите последний из разъема.
  3. Ключом на 10 откручиваем два болта (один сверху, второй снизу).
  4. Демонтируйте датчик.
  5. Установка в обратной последовательности.

Прежде, чем покупать новый расходометр обратите внимание на маркировку старого. Желательно приобретать изделие с такой же маркировкой чтобы оно гарантированно было совместимо с ЭБУ автомобиля

Главное после замены не забудьте адаптировать новый расходометр. Для этого снимите минусовую клемму АКБ на несколько минут для обнажения данных в ЭБУ.

В некоторых моделях авто сделать это в гаражных условиях не получиться, придется ехать в сервисный центр, где есть специальное диагностическое оборудование.

Виды и особенности работы ДМРВ

Существует много способов измерения массового расхода воздуха, в автомобиле с разной степенью популярности применяются три из них.

Объёмный

Наиболее простые расходомеры строились по принципу установки в сечении проходящего воздуха измерительной лопасти, на которую поток и оказывал давление. Под его действием лопасть поворачивалась вокруг своей оси, где устанавливался электрический потенциометр.

Оставалось лишь снять с него сигнал и подать его в ЭСУД для оцифровки и использования в расчётах. Устройство настолько же простое, насколько и неудобное в разработке, поскольку получить приемлемую характеристику зависимости сигнала от массового потока довольно затруднительно. К тому же надёжность невысока из-за наличия механически перемещающихся деталей.

Чуть сложнее для понимания устроен расходомер на принципе вихрей Кармана. Используется эффект возникновения циклических завихрений воздуха при проходе его через аэродинамически несовершенное препятствие.

Частота этих проявлений турбуленции почти линейно зависит от скорости потока, если правильно подобрать размеры и форму препятствия для нужного диапазона. А сигнал выдаёт установленный в зоне завихрений датчик воздушного давления.

В настоящее время объёмные датчики уже почти не используются, уступив своё место приборам термоанемометрического типа.

Проволочный

Работа такого прибора основана на принципе охлаждения разогреваемой фиксированным током платиновой спирали при помещении её в воздушный поток.

Если этот ток известен, а он задаётся самим прибором с высокой точностью и стабильностью, то напряжение на спирали будет с идеальной линейностью зависеть от её сопротивления, которое, в свою очередь, определятся температурой нагреваемой проводящей нити.

Но она охлаждается набегающим потоком, поэтому можно сказать, что сигнал в виде напряжения пропорционален массе воздуха, проходящей в единицу времени, то есть именно тому параметру, который и требуется измерить.

Разумеется, основную погрешность будет вносить температура воздуха на впуске, от которой зависит его плотность и способность к теплопередаче. Поэтому в схему вводится термокомпенсирующий резистор, который тем или иным способом из многих, известных в электронике, учитывает поправку на температуру потока.

Проволочные ДМРВ обладают высокой точностью и приемлемой надёжностью, поэтому широко применяются в производимых автомобилях. Хотя по стоимости и сложности этот датчик уступает только самому контроллеру ЭСУД.

Плёночный

У плёночного МАФ отличия от проволочного состоят чисто в конструктивном исполнении, теоретически это всё тот же термоанемометр. Только нагревательные элементы и термокомпенсирующие сопротивления выполнены в виде плёнок на кристалле полупроводника.

Получился интегральный датчик, компактный и более надёжный, хотя сложнее с точки зрения технологии производства. Именно эта сложность и не позволяет обеспечить настолько же высокую точность, которую даёт платиновая проволока.

Но чрезмерная прецизионность для ДМРВ и не требуется, система всё равно работает с обратной связью по содержанию кислорода в выхлопных газах, нужная коррекция цикловой подачи топлива будет внесена.

Зато в массовом производстве плёночный датчик обойдётся дешевле, а по своему принципу построения он обладает большей надёжностью. Поэтому они постепенно вытесняют проволочные, хотя на самом деле и те и другие проигрывают датчикам абсолютного давления, которые можно применять вместо ДМРВ, изменив методику расчётов.

Признаки неисправности

Влияние неполадок в работе ДМРВ на двигатель сильно зависит от конкретного автомобиля. Некоторые даже невозможно запустить при отказе датчика расхода, хотя большинство просто ухудшает свои характеристики и задирает обороты холостого хода при уходе на байпасную подпрограмму и высвечивании лампочки Check Engine.

В общем случае нарушается смесеобразование. ЭСУД, обманутая неверными показаниями расхода воздуха, выдаёт неадекватное количество топлива, отчего работа двигателя существенно изменяется:

  • обеднение или обогащение смеси ведёт к хаотичным провалам в тяге мотора;
  • холостые обороты скачут, пока не установятся на повышенном в два-три раза уровне после исключения МАФ из рассмотрения контроллером;
  • возрастает расход топлива и ухудшается динамика автомобиля;
  • высвечивается контрольная лампочка и появляется возможность считать код ошибки.

Начальную диагностику МАФ можно провести при помощи сканера, который способен расшифровывать ошибки в памяти ЭСУД.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Как продлить срок службы MAFа

Надёжность и долговечность датчика расхода воздуха целиком зависит от состояния этого самого воздуха.

То есть надо следить и регулярно менять воздушный фильтр, не допуская его полного засорения, намокания при дожде, а также установки с ошибками, когда между корпусом и фильтрующим элементом остаются щели.

Недопустима также работа двигателя с неисправностями, допускающими обратные выбросы в канал впуска. Это тоже разрушает МАФ.

В остальном сенсор достаточно надёжен и проблем не составляет, хотя периодический контроль его на сканере станет хорошей мерой по сохранению нормального расхода топлива.

Как определить неисправность датчика расхода воздуха

Наиболее простым способом проверки работоспособности датчика расхода воздуха является его отсоединение из системы. Как правило, такой метод практически на 100% показывает — исправен элемент, или нет.

Сначала необходимо завести машину и немного прогреть двигатель путем подгазовывания. Спустя минуты 3 глушим двигатель и снимаем клемму датчика. Возвращаемся в салон и снова заводим авто. Если обороты заметно возросли, то ДМРВ неисправен.

Также, сняв датчик, будет заметен более быстрый набор оборотов при подгазовывании педалью, чем это было с датчиком. Если вовремя не заменить ДМРВ, топливная смесь будет слишком обогащенной, что приведет к разжижению масла и перегреву двигателя.

Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

Порядок действий:

  1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
  2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
  3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
  • Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
  • Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Как произвести очистку датчика

Очень часто единственной проблемой датчика становится его загрязнение от долгого срока службы. В таком случае поможет очистка.

Никакого механического воздействия нежный чувствительный элемент не потерпит и потом уже ничего хорошего контроллеру не покажет. Загрязнения надо просто смывать.

Выбор очистителя

Можно попытаться найти специальную жидкость, в некоторых каталогах производителей она существует, но проще всего и эффективней использовать самое обычное средство для очистки карбюраторов в аэрозольных баллончиках.

Омывая чувствительный элемент сенсора через прилагаемую трубочку можно увидеть, как грязь исчезает на глазах, обычно такие средства самые мощные по автомобильным загрязнениям. К тому же оно достаточно бережно отнесётся к тонкой измерительной электронике, не вызывая резких охлаждений, как например спирт.

Как проводить диагностику и последующий ремонт датчика ДМРВ

Как проверить датчик массового расхода воздуха? Для этого нет необходимости в специальном оборудовании. Опытный водитель легко определит неисправность в этом датчике на слух.

Какие существуют характерные признаки поломки датчика ДМРВ?

  1. Двигатель на холостом ходу работает неустойчиво.
  2. Резко упала динамика разгона автомобиля.
  3. Если произошла серьезная неисправность, то двигатель заводится с большим трудом или его вообще невозможно завести.

Основная проблема заключается в том, что точно такие же признаки поломки существуют и у прибора по контролю над температурой воздуха, поэтому имеет смысл проверять работу двигателя автомобиля при помощи специальных приборов. Если система функционирует в нормальном режиме, то в том случае стандартная масса воздуха увеличилась или вдруг резко подскочила, то на это сразу отреагирует сигнальный датчик на панели приборов.

Но если вы видите, что приборы не сигнализируют вам о неисправности, а характерная работа двигателя изменилась (и не в лучшую сторону), то необходимо диагностировать двигатель самостоятельно. Ниже приведена пошаговая инструкция, как проверить датчик ДМРВ при помощи мультиметра или АЦП:

  1. Надо взять мультиметр и перевести его в режим вольтметра. Выставьте показание на 2 Вольта (диагностика рабочего датчика расхода).
  2. Откройте капот и найдите сам датчик. В большинстве случаев к нему будет вести четыре провода. Первый, это сигнал на входе, второй – напряжение на выходе, третий отвечает за заземление прибора, четвертый – подключает датчик к реле.
  3. Затем, включите зажигание, но двигатель заводить не надо. Подсоедините мультиметр;
  4. Диагностику необходимо проводить так: красный провод от мультиметра присоедините к жёлтому проводу датчика, черный провод подсоедините к зелёному проводу. Желательно при подсоединение проводов применять специальные зажимы – это может повлиять на стабильность сигнала.
  5. Следите за показанием мультиметра.

Если требуется ремонт датчика ДМРВ или надо его полностью заменить, то следуйте следующему порядку:

  1. Необходимо выключить зажигание автомобиля.
  2. Возьмите ключ подходящего размера (чаще всего это ключ на 10) и снимите шланг поступающего воздуха;
  3. Выньте прибор, почистите его или замените на новый.

Установка нового датчика происходит в обратном порядке, но надо соблюсти некоторые правила: вначале наденьте на прибор уплотнительное кольцо, затем необходимо проверить уплотнительную юбку и установить датчик ДМРВ в корпус воздушного фильтра.

Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья?

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Важно знать

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Датчик массового расхода воздуха: принцип работы, диагностика

Диагностика с тестером

Второй способ предусматривает использование мультиметра. Прежде чем начать тестирование, необходимо помнить, что способ актуален не для всех датчиков. Таким методом можно проверить только расходомер воздуха Bosch.

Первым делом необходимо настроить тестер на 2 В и перевести его в режим постоянных напряжений. В схеме от «Бош» четко сказано, что ДМРВ должен иметь четыре провода. Так, по желтому проводу подается сигнал, серо-белый – напряжение, зеленый – это земля, розово-черный запитывается вместе с главным реле.

Теперь красный щуп тестера необходимо присоединить к желтому проводу. Черный щуп подключается к зеленому проводу. Двигатель перед этими измерениями необходимо заглушить, а вот зажигание выключать не нужно. Далее замеряется напряжение.

Если элемент в рабочем состоянии, то тестер покажет 101-102. Допустимые показания – 102-103. Это верхний предел, при котором требуется ремонт расходомера воздуха. Если на экране тестера 105 и более, тогда датчик сломан, требуется замена.

К чему приводит неисправность?

Нельзя сказать, что поломка расходометра сразу приведет к критическим последствиям, но если игнорировать проблему, то продолжительная работа мотора на неправильно сформированной топливовоздушной смеси приведет к быстрому износу элементов цилиндропоршневой группы, а при наложении нескольких фактором может произойти детонация в двигателе и даже его «клин».

К примеру, если в мотор поступает богатая смесь, то в результате разжижения масла быстро перегреется двигатель.

Также неисправный MAF-sensor в значительной мере, по причине ухудшения чистоты выхлопа, влияет на уменьшение ресурса каталитического нейтрализатора, сажевого фильтра и выхлопной системы в целом.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

  • на панели приборов появляется надпись Check Engine;
  • высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
  • двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
  • высокий уровень расхода топлива;
  • мотор нестабильно работает на холостом ходу;
  • двигатель глохнет при переключении скоростей;
  • обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

  • ДМРВ не подключен;
  • обрыв в цепи подключения датчика;
  • оборвалась масса в цепи, появилось окисление;
  • оборвались сигнальные провода или неправильно подключены;
  • неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

  1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
  2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
  3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

  1. Пленочные с аналоговым и цифровым сигналом.
  2. Проволочные (нитевые) аналоговые.
  3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Основные неисправности

В плёночном датчике практически нечему ломаться, поэтому они считаются «вечными». Спираль нитяных ДМРВ менее надежная, однако ремонту эти электронные устройства не подлежат в принципе, за исключением прочистки, замены. Помогут, как определить неисправность именно этого датчика, следующие симптомы:

  • самопроизвольное снижение мощности мотора;
  • снижение динамики разгона;
  • двигатель не заводится «на горячую»;
  • необоснованное стилем вождения увеличение расхода горючего;
  • загоревшиеся ошибки Check;
  • изменение оборотов ХХ в любую сторону, появление рывков;
  • машина глохнет при переключении скорости.

При диагностике низкого уровня сигнала возможны варианты:

  • отпал штекер;
  • оборвана питающая сеть;
  • окисление или обрыв массы;
  • обрыв провода сигнального.

Рис. 10 Механические повреждения волюметра

Поскольку электроприбор не ремонтопригоден, но имеет простую конструкцию, диагностика может быть выполнена собственными силами по принципу увеличения ее сложности.

Промывка датчика

Промывка датчика массового расхода топлива теме скользкая. Одним это помогало, другие, наоборот, оставались возле «разбитого корыта» — расходометр полностью выходил из строя.

Сам процесс не сложный, разбирай (если позволяет конструкция) и чисть нити или пленку. Если нет возможности разобрать — используйте сжатый воздух.

Для промывки ДМРВ используются специальные средства на спиртовой основе.

Очистители карбюратора, растворители, бензин используются на свой страх и риск. У одних проблема решалась, у других смывалось платиновое напыление.

Распиливайте средство не в упор, а с расстояния 5 – 10 см.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым) Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В — прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Приобретение нового и замена ДМРВ

Приобрести и заменить ДМРВ не проблема. Рынок кишит предложениями. Цены тоже варьируюсь от 2500 до 9000 рублей. Для ВАЗ и ГАЗ ищите изделия Bosch с артикулом 0280218037.

Для замены понадобиться:

  1. Крестообразная или плоская отварка.
  2. Ключ головка на 10 (для Лада Калина).

Порядок действий:

  1. Ослабьте болт хомута воздуховода и отодвиньте последний в сторону.
  2. Нажмите кнопку под штекером и вытащите последний из разъема.
  3. Ключом на 10 откручиваем два болта (один сверху, второй снизу).
  4. Демонтируйте датчик.
  5. Установка в обратной последовательности.

Прежде, чем покупать новый расходометр обратите внимание на маркировку старого. Желательно приобретать изделие с такой же маркировкой чтобы оно гарантированно было совместимо с ЭБУ автомобиля

Главное после замены не забудьте адаптировать новый расходометр. Для этого снимите минусовую клемму АКБ на несколько минут для обнажения данных в ЭБУ.

В некоторых моделях авто сделать это в гаражных условиях не получиться, придется ехать в сервисный центр, где есть специальное диагностическое оборудование.

Виды и особенности работы ДМРВ

Существует много способов измерения массового расхода воздуха, в автомобиле с разной степенью популярности применяются три из них.

Объёмный

Наиболее простые расходомеры строились по принципу установки в сечении проходящего воздуха измерительной лопасти, на которую поток и оказывал давление. Под его действием лопасть поворачивалась вокруг своей оси, где устанавливался электрический потенциометр.

Оставалось лишь снять с него сигнал и подать его в ЭСУД для оцифровки и использования в расчётах. Устройство настолько же простое, насколько и неудобное в разработке, поскольку получить приемлемую характеристику зависимости сигнала от массового потока довольно затруднительно. К тому же надёжность невысока из-за наличия механически перемещающихся деталей.

Чуть сложнее для понимания устроен расходомер на принципе вихрей Кармана. Используется эффект возникновения циклических завихрений воздуха при проходе его через аэродинамически несовершенное препятствие.

Частота этих проявлений турбуленции почти линейно зависит от скорости потока, если правильно подобрать размеры и форму препятствия для нужного диапазона. А сигнал выдаёт установленный в зоне завихрений датчик воздушного давления.

В настоящее время объёмные датчики уже почти не используются, уступив своё место приборам термоанемометрического типа.

Проволочный

Работа такого прибора основана на принципе охлаждения разогреваемой фиксированным током платиновой спирали при помещении её в воздушный поток.

Если этот ток известен, а он задаётся самим прибором с высокой точностью и стабильностью, то напряжение на спирали будет с идеальной линейностью зависеть от её сопротивления, которое, в свою очередь, определятся температурой нагреваемой проводящей нити.

Но она охлаждается набегающим потоком, поэтому можно сказать, что сигнал в виде напряжения пропорционален массе воздуха, проходящей в единицу времени, то есть именно тому параметру, который и требуется измерить.

Разумеется, основную погрешность будет вносить температура воздуха на впуске, от которой зависит его плотность и способность к теплопередаче. Поэтому в схему вводится термокомпенсирующий резистор, который тем или иным способом из многих, известных в электронике, учитывает поправку на температуру потока.

Проволочные ДМРВ обладают высокой точностью и приемлемой надёжностью, поэтому широко применяются в производимых автомобилях. Хотя по стоимости и сложности этот датчик уступает только самому контроллеру ЭСУД.

Плёночный

У плёночного МАФ отличия от проволочного состоят чисто в конструктивном исполнении, теоретически это всё тот же термоанемометр. Только нагревательные элементы и термокомпенсирующие сопротивления выполнены в виде плёнок на кристалле полупроводника.

Получился интегральный датчик, компактный и более надёжный, хотя сложнее с точки зрения технологии производства. Именно эта сложность и не позволяет обеспечить настолько же высокую точность, которую даёт платиновая проволока.

Но чрезмерная прецизионность для ДМРВ и не требуется, система всё равно работает с обратной связью по содержанию кислорода в выхлопных газах, нужная коррекция цикловой подачи топлива будет внесена.

Зато в массовом производстве плёночный датчик обойдётся дешевле, а по своему принципу построения он обладает большей надёжностью. Поэтому они постепенно вытесняют проволочные, хотя на самом деле и те и другие проигрывают датчикам абсолютного давления, которые можно применять вместо ДМРВ, изменив методику расчётов.

Признаки неисправности

Влияние неполадок в работе ДМРВ на двигатель сильно зависит от конкретного автомобиля. Некоторые даже невозможно запустить при отказе датчика расхода, хотя большинство просто ухудшает свои характеристики и задирает обороты холостого хода при уходе на байпасную подпрограмму и высвечивании лампочки Check Engine.

В общем случае нарушается смесеобразование. ЭСУД, обманутая неверными показаниями расхода воздуха, выдаёт неадекватное количество топлива, отчего работа двигателя существенно изменяется:

  • обеднение или обогащение смеси ведёт к хаотичным провалам в тяге мотора;
  • холостые обороты скачут, пока не установятся на повышенном в два-три раза уровне после исключения МАФ из рассмотрения контроллером;
  • возрастает расход топлива и ухудшается динамика автомобиля;
  • высвечивается контрольная лампочка и появляется возможность считать код ошибки.

Начальную диагностику МАФ можно провести при помощи сканера, который способен расшифровывать ошибки в памяти ЭСУД.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Как продлить срок службы MAFа

Надёжность и долговечность датчика расхода воздуха целиком зависит от состояния этого самого воздуха.

То есть надо следить и регулярно менять воздушный фильтр, не допуская его полного засорения, намокания при дожде, а также установки с ошибками, когда между корпусом и фильтрующим элементом остаются щели.

Недопустима также работа двигателя с неисправностями, допускающими обратные выбросы в канал впуска. Это тоже разрушает МАФ.

В остальном сенсор достаточно надёжен и проблем не составляет, хотя периодический контроль его на сканере станет хорошей мерой по сохранению нормального расхода топлива.

Как определить неисправность датчика расхода воздуха

Наиболее простым способом проверки работоспособности датчика расхода воздуха является его отсоединение из системы. Как правило, такой метод практически на 100% показывает — исправен элемент, или нет.

Сначала необходимо завести машину и немного прогреть двигатель путем подгазовывания. Спустя минуты 3 глушим двигатель и снимаем клемму датчика. Возвращаемся в салон и снова заводим авто. Если обороты заметно возросли, то ДМРВ неисправен.

Также, сняв датчик, будет заметен более быстрый набор оборотов при подгазовывании педалью, чем это было с датчиком. Если вовремя не заменить ДМРВ, топливная смесь будет слишком обогащенной, что приведет к разжижению масла и перегреву двигателя.

Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

Порядок действий:

  1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
  2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
  3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
  • Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
  • Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Как произвести очистку датчика

Очень часто единственной проблемой датчика становится его загрязнение от долгого срока службы. В таком случае поможет очистка.

Никакого механического воздействия нежный чувствительный элемент не потерпит и потом уже ничего хорошего контроллеру не покажет. Загрязнения надо просто смывать.

Выбор очистителя

Можно попытаться найти специальную жидкость, в некоторых каталогах производителей она существует, но проще всего и эффективней использовать самое обычное средство для очистки карбюраторов в аэрозольных баллончиках.

Омывая чувствительный элемент сенсора через прилагаемую трубочку можно увидеть, как грязь исчезает на глазах, обычно такие средства самые мощные по автомобильным загрязнениям. К тому же оно достаточно бережно отнесётся к тонкой измерительной электронике, не вызывая резких охлаждений, как например спирт.

Как проводить диагностику и последующий ремонт датчика ДМРВ

Как проверить датчик массового расхода воздуха? Для этого нет необходимости в специальном оборудовании. Опытный водитель легко определит неисправность в этом датчике на слух.

Какие существуют характерные признаки поломки датчика ДМРВ?

  1. Двигатель на холостом ходу работает неустойчиво.
  2. Резко упала динамика разгона автомобиля.
  3. Если произошла серьезная неисправность, то двигатель заводится с большим трудом или его вообще невозможно завести.

Основная проблема заключается в том, что точно такие же признаки поломки существуют и у прибора по контролю над температурой воздуха, поэтому имеет смысл проверять работу двигателя автомобиля при помощи специальных приборов. Если система функционирует в нормальном режиме, то в том случае стандартная масса воздуха увеличилась или вдруг резко подскочила, то на это сразу отреагирует сигнальный датчик на панели приборов.

Но если вы видите, что приборы не сигнализируют вам о неисправности, а характерная работа двигателя изменилась (и не в лучшую сторону), то необходимо диагностировать двигатель самостоятельно. Ниже приведена пошаговая инструкция, как проверить датчик ДМРВ при помощи мультиметра или АЦП:

  1. Надо взять мультиметр и перевести его в режим вольтметра. Выставьте показание на 2 Вольта (диагностика рабочего датчика расхода).
  2. Откройте капот и найдите сам датчик. В большинстве случаев к нему будет вести четыре провода. Первый, это сигнал на входе, второй – напряжение на выходе, третий отвечает за заземление прибора, четвертый – подключает датчик к реле.
  3. Затем, включите зажигание, но двигатель заводить не надо. Подсоедините мультиметр;
  4. Диагностику необходимо проводить так: красный провод от мультиметра присоедините к жёлтому проводу датчика, черный провод подсоедините к зелёному проводу. Желательно при подсоединение проводов применять специальные зажимы – это может повлиять на стабильность сигнала.
  5. Следите за показанием мультиметра.

Если требуется ремонт датчика ДМРВ или надо его полностью заменить, то следуйте следующему порядку:

  1. Необходимо выключить зажигание автомобиля.
  2. Возьмите ключ подходящего размера (чаще всего это ключ на 10) и снимите шланг поступающего воздуха;
  3. Выньте прибор, почистите его или замените на новый.

Установка нового датчика происходит в обратном порядке, но надо соблюсти некоторые правила: вначале наденьте на прибор уплотнительное кольцо, затем необходимо проверить уплотнительную юбку и установить датчик ДМРВ в корпус воздушного фильтра.

Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья?

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Важно знать

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
