Снятие и установка панелей внутренней обивки дверей

13.13. Снятие и установка панелей внутренней обивки дверей

Во избежание получения порезов
рук о края технологических окон в дверной раме работайте в перчатках!

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На моделях, оборудованных электроприводом стеклоподъемников,
отсоедините отрицательный провод от батареи.

Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!

2. На моделях с ручным приводом
стеклоподъемников снимите рукоятку регулятора (обратитесь к
сопроводительной иллюстрации), для отпускания кольцевого фиксатора
заведите край ветоши между рукояткой и дверной панелью (альтернативно
можно воспользоваться подходящим крюком).

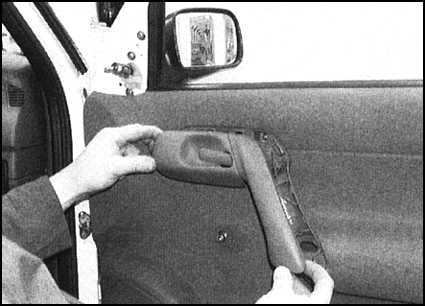

3. Снимите дверной подлокотник, при необходимости сняв пластмассовые
заглушки. При соответствующей комплектации снимите ручку управления
дверным зеркалом, снимите внутреннюю накладку крепления дверного зеркала.

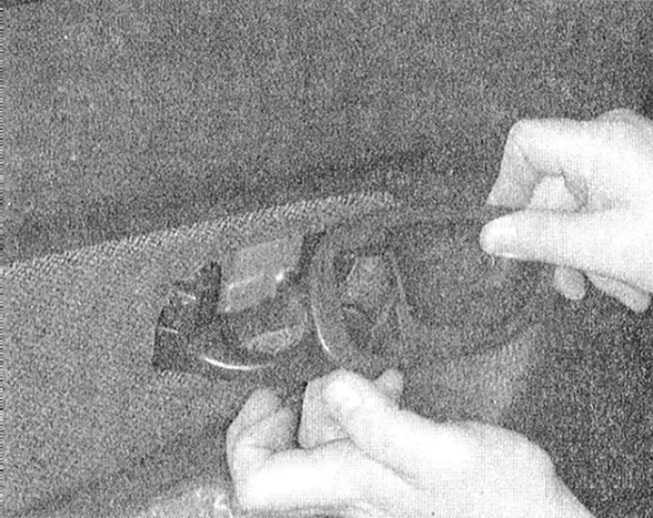

4a. Выверните винт. снимите сборку
внутренней ручки, сдвинув ее вперед (обратитесь к сопроводительной
иллюстрации).

4b. Снимите сборку внутренней
ручки, сдвинув ее вперед (обратитесь к сопроводительной иллюстрации).

5. На моделях, оборудованных электроприводными стеклоподъемниками/активаторами
единого замка аккуратно поддев, высвободите из подлокотника двери
панель управляющих переключателей. Отсоедините от панели электропроводку.

6. На большинстве модификаций
рассматриваемых моделей один из винтов крепления панели внутренней
обивки двери находится под опорой зеркала заднего вида. Еще
один винт расположен либо чуть ниже, либо в заднем верхнем углу
панели (обратитесь к сопроводительной иллюстрации). Болты находятся
под пластмассовыми заглушками.

7a. На некоторых моделях придется снять декоративную панель отделки
опоры дверного зеркала (см. Раздел
Снятие и установка наружных зеркал заднего вида). Для отделения панели внутренней
обивки двери отпустите расположенные по ее периметру фиксаторы (обратитесь
к иллюстрации к параграфу 6), поддевая края панели.

7b. Для крепления панелей обивки
задних дверей используются два боковых фиксатора, два винта
и еще семь фиксаторов, расположенных вдоль наружного края панели
(обратитесь к сопроводительной иллюстрации).

8

Осторожно отделите полиэтиленовую
влагозащитную пленку, высвободив две проходные втулки (обратитесь
к сопроводительной иллюстрации).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проследите за правильностью установки влагозащитного
экрана. В случае необходимости восстановите целостность порванного
экрана при помощи скотча. В случае необходимости воспользуйтесь для
подклеивания краев экрана силиконовым герметиком. Установите на место
проходные втулки, фиксаторы и прочие крепежные элементы, выпавшие
в процессе демонтажа обивки.
2. Заведите панель внутренней обивки двери на свое штатное место и
аккуратно защелкните все предусмотренные фиксаторы. Где требуется,
вверните крепежные винты.
3. Дальнейшая установка производится в обратном порядке.

Сборка двери после демонтажа обшивки

Собирается дверная карта в обратном порядке. Сначала следует подсоединить все провода и тросики. Затем аккуратно примостить обшивку к монтажным отверстиям. Убедиться, что все крепящие дверь пистоны стоят напротив дыр, и лёгким нажатием на накладку защёлкнуть в исходное положение. Если что-то не влезает при нажатии, можно попытаться установить лёгким постукиванием.

После того как карта установлена, закручиваются болты в произвольном порядке и защёлкивается треугольная декоративная накладка бокового зеркала заднего вида.

Даже если элементы крепежа встали нормально, но при этом не все клипсы защёлкнуты, дверь может начать плохо закрываться либо образуется щель, из-за которой в машине появятся посторонние звуки во время движения.

Всё это может привести к поломке детали и быстрому износу внутренних механизмов дверей. Из-за попадания в щель влаги и грязи стеклоподъёмник и электрические элементы быстро выйдут из строя.

Все остальные двери в автомобиле демонтируются и устанавливаются аналогичным образом. Как правило, их держат не более 3-4 болтов, которые прячутся за декоративными накладками. Снять и установить дверные карты очень просто. Главное, правильная последовательность действий и аккуратность. Ни в коем случае не надо применять силу, если видно, что карта не снимается. Вероятно, где-то ещё остался маленький болтик, который не даёт ей выйти.

Руководства на все автомобили

1. Введение
2. Органы управления и приемы безопасной эксплуатации автомобиля
3. Настройки и текущее обслуживание автомобиля
4. Двигатель
5. Системы охлаждения двигателя, отопления салона и кондиционирования воздуха
6. Системы питания и выпуска отработавших газов
7. Электрооборудование двигателя
8. Системы управления двигателем и снижения токсичности отработавших газов
9. Коробка переключения передач
10. Трансмиссионная линия
11. Тормозная система
12. Подвеска и рулевое управление
13. Кузов
13.0 Кузов
13.1 Спецификации
13.2 Уход за компонентами кузова и днища автомобиля
13.3 Уход за виниловыми элементами отделки
13.4 Уход за обивкой и ковровыми покрытиями салона
13.5 Ремонт незначительных повреждений кузовных панелей
13.6 Ремонт серьезно поврежденных кузовных панелей
13.7 Обслуживание петель и замков автомобиля
13.8 Замена ветрового и других фиксированных стекол
13.9 Снятие, установка и регулировка положения капота
13.10 Снятие и установка защелки замка капота и троса ее привода
13.11 Снятие и установка декоративной решетки радиатора
13.12 Снятие и установка переднего и заднего бамперов
13.13 Снятие и установка панелей внутренней обивки дверей
13.14 Снятие и установка наружных зеркал заднего вида
13.15 Снятие, установка и регулировка дверей
13.16 Снятие и установка передних крыльев
13.17 Снятие, установка и регулировка двери задка
13.18 Снятие и установка стекла и регулятора стеклоподъемника двери задка
13.19 Снятие и установка дверных стекол
13.20 Снятие и установка регуляторов стеклоподъемников
13.21 Снятие и установка защелок, замковых цилиндров и дверных ручек
13.22 Снятие и установка крышки верхнего люка с приводом
13.23 Снятие и установка кожуха рулевой колонки
13.24 Снятие и установка центральной консоли
13.25 Снятие и установка отделочных и главной секций панели приборов
13.26 Снятие и установка решетки воздухозаборника переднего обтекателя
13.27 Снятие и установка сидений
13.28 Снятие и установка внутреннего зеркала заднего вида
14. Бортовое электрооборудование Ссылки на другие сайты

Правильная последовательность действий при снятии дверных карт

Чаще всего процедуру снятия дверных карт доверяют рукам профессионалов на специализированных автосервисах. Дело в том, что это довольно кропотливая работа, так как дверная обшивка также является декоративным элементом, при повреждении которого машина теряет товарный вид. Кроме того, материалы, из которых обычно изготавливаются дверные обтяжки, крайне тяжело поддаются ремонту.

Тем не менее в снятии двери на машине Тойота Ленд Крузер Прадо нет ничего сложного

Важно только соблюсти последовательность действий и не торопиться. Последовательность шагов, как снять накладку:

  1. Из ручки двери надо извлечь накладку и чёрную защёлку. Накладка идёт по всей длине ручки, за которую держатся при закрывании. Защёлка находится за рычагом открывания двери. Лучше всего извлекать их специальной пластмассовой лопаткой, чтобы не поцарапать и не оставить вмятин.
  2. Откручиваются крестовой отвёрткой три болта, появившиеся в зоне видимости после снятия декоративных элементов – за рычагом, снизу и сверху ручки.
  3. Возле зеркала заднего вида извлекается пластмассовый треугольник. Его тоже надо аккуратно подцепить плоской отвёрткой или пластмассовой лопаткой. Второй вариант предпочтительнее, так как он позволяет не царапать верхний слой декоративной накладки.
  4. Весь основательный крепеж снят. Теперь надо извлечь карту из посадочных мест. К металлическому основанию двери она прикрепляется за счёт клипс. Для этого снизу надо руками подцепить обшивку и потянуть на себя. Если деталь сразу не поддаётся, можно попробовать извлечь её рывками. Но надо быть осторожным, чтобы не выломать крепления из своих посадочных мест. Лучше всего, отсоединив немного обшивку от двери, плоской отвёрткой поджать появившиеся клипсы, чтобы они сами вышли из отверстия. Это более сложная, долгая и кропотливая работа, но зато деталь и все её комплектующие останутся целыми.
  5. После извлечения всей накладки надо отключить электрические разъёмы, которые идут к блоку управления стеклоподъёмниками, блокировки дверей и динамику. Помимо этого, отцепляются тросики, прикреплённые к рычагу открывания двери.

Дверь Toyota Land Cruiser

Общие сведенияПредупреждение

Работы выполняются вдвоем.

Снятие и установка

Общие сведения

1. Поднимите стекло. Отсоедините батарею от массы.

2. Откройте дверь и установите под дверь деревянные подпорки, укрыв их ветошью.

3. Снимите внутреннюю панель двери и водозащитный экран.

4. Отсоедините все разъемы проводки, провод на массу и защелки, крепящие жгуты проводки. Предварительно обозначьте все разъемы и провода.

5. Отсоедините резиновый кожух со стороны двери. Затем протяните проводку сквозь отверстие в кожухе, удалив тем самым из двери.

6

Осторожно выбейте ось ограничителя открывания двери в указанном стрелкой направлении.

7. Очертите контуры дверных петель.

8

Удерживая дверь, отверните болты петель используя специальный ключ для отворачивания болтов дверных петель и снимите дверь.

9. Установка выполняется в обратном порядке.

Регулировка

Регулировка положения фиксатора замка

Для регулировки опустите винты и переместите фиксатор замка в нужном направлении.
Общие сведения
1. Перед регулировкой проверьте наличие люфта в осях дверных петель. Полностью откройте дверь и покачайте дверь вверх-вниз, не раскачивая при этом кузов. Если люфт петель превышает 1,6 мм, то петли следует заменить.
2. Регулировка двери относительно кузова достигается перемещением двери при отпущенных болтах крепления петель к кузову или к двери. Двери считаются отрегулированными если верхняя кромка двери параллельна кромке крыши кузова, поверхность передней двери располагается заподлицо с крылом, поверхность задней двери – заподлицо с задним крылом, а нижние кромки дверей совпадают с профилем порожка. Если регулировка дверей не достигается перемещением в петлях, то между петлями и кузовом (дверью) следует проложить дистанционные прокладки (имеются в продаже).
3. Снимите внутреннюю панель двери и водозащитный экран.
4. Для регулировки положения закрытой двери очертите контур фиксатора и убедитесь, что защелка замка входит в соприкосновение с центральной частью фиксатора. В противном случае отрегулируйте, перемещая фиксатор вверх-вниз.
5. Для регулировки фиксатора в боковом направлении убедитесь, что дверь находится заподлицо с соседними панелями кузова (передним или задним крылом). В противном случае переместите фиксатор в горизонтальном направлении так, чтобы дверь находилась заподлицо с соседними панелями кузова и свободно запиралась.

Видео про “Дверь” для Toyota Land Cruiser

Toyota Land Cruiser 200 2017 г. разборка обшивки (карта) двери

Шумоизоляция дверей Land Cruiser 200. Зачем?!! Как?

Разборка задней двери Land Cruiser 100
