11.8.3 Замена манжет валов привода колес / Toyota Rav4

Снятие
Упорами заблокируйте передние колеса, чтобы препятствовать перемещению автомобиля. Поднимите заднюю часть автомобиля и установите ее на опоры. Опустите рычаг стояночного тормоза и установите рычаг переключения передач в нейтральное положение.
Краской или маркером нанесите метки совмещения на фланец дифференциала и фланец внутреннего ШРУСа вала привода.

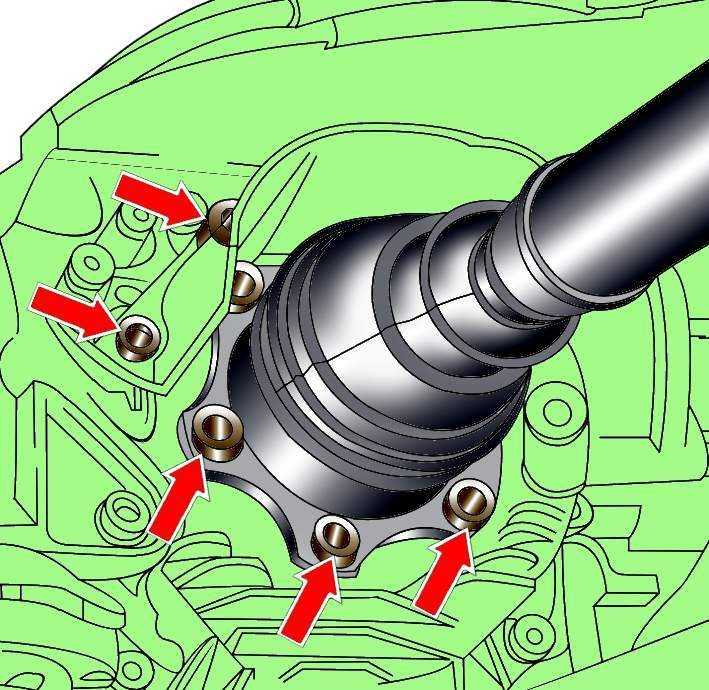

Рис. 10.4. Расположение гаек крепления внутреннего ШРУСа заднего вала привода к фланцу дифференциала

Выверните 4 гайки и отделите внутренний ШРУС вала привода от фланца дифференциала (см. рис. 10.4).
Ударом латунного молотка по монтировке, установленной между внутренним фланцем и картером дифференциала, извлеките вал привода из картера дифференциала.
Лезвием плоской отвертки извлеките уплотнительную манжету. При извлечении не поцарапайте паз для установки манжеты.
Установка
Очистите паз для установки манжеты. Смажьте наружную поверхность и рабочую кромку манжеты маслом.
Трубчатой оправкой с наружным диаметром, немного меньшим, чем наружный диаметр манжеты, установите уплотнительную манжету в паз

Проверьте, что манжета установлена без перекоса и на ту же глубину, что и ранее.
Установите фланец дифференциала, при этом соблюдайте осторожность, чтобы не повредить рабочую кромку уплотнительной манжеты.
Проверьте уровень масла в задней главной передаче, при необходимости долейте его.
Замена манжет на дифференциале
с двумя сателлитами
Если на автомобиле установлен дифференциал с двумя сателлитами, снимите дифференциал с автомобиля.
Выверните болты и снимите крышку с картера дифференциала.

Рис. 10.16. Снятие стопорного кольца крепления полуосевой шестерни дифференциала

Пассатижами снимите стопорное кольцо крепления полуосевой шестерни дифференциала и снимите вал с фланцем (рис. 10.16).
Лезвием плоской отвертки извлеките уплотнительную манжету. При извлечении не поцарапайте паз для установки манжеты.
Очистите паз для установки манжеты. Смажьте наружную поверхность и рабочую кромку манжеты маслом.
Трубчатой оправкой с наружным диаметром, немного меньшим, чем наружный диаметр манжеты, установите уплотнительную манжету в паз. Проверьте, что манжета установлена без перекоса и на ту же глубину, что и ранее.
Установите в картер дифференциала вал с фланцем.
Пассатижами установите стопорное кольцо крепления полуосевой шестерни дифференциала.
Очистите привалочные поверхности крышки и картера дифференциала от остатков герметика. Нанесите тонкий слой герметика RTV на привалочную поверхность картера дифференциала, установите крышку и закрепите ее болтами.
Дальнейшую установку производите в последовательности, обратной снятию.

«Стала пинать и дергать»: Владелец Toyota RAV4 рассказал об устранении ошибки в АКПП

В машине была заменен сальник привода, после чего «коробка» стала некорректно работать, однако диагностика позволила быстро определить, в чем дело.

На YouTube-канале «Мы из Сибири» опубликовано видео, в котором владелец Toyota RAV4 третьего поколения рассказал об устранении ошибки Р0776 в АКПП. По словам автомобилиста, после замены сальника привода, в машине «стала пинать и дергать» коробка передач. Кроме того, она работала на двух передачах.

С проблемой автомобилист отправился на своем Toyota RAV4 к специалистам, чтобы провести диагностику. Оказалось, что в машине имеет место ошибка P0776, в описываемом случае указывавшая на некорректную работу электроклапана В. После замены соленоида В работа коробки передач полностью нормализовалась.

Примечательно, что о шибка Р0776 в «японцах» встречается достаточно часто, и далеко не всегда все происходит так гладко, как в вышеописанном случае. К примеру, на одном из тематических форумов владелец Toyota Camry 2002 года с двигателем 2.4 рассказал, что в его машине была подобная проблема с АКПП, однако для ее решения коробку передач полностью перебрали, устранили все возможные дефекты, заменили потенциально неисправные элементы, установили заведомо исправный гидроблок с соленоидами, но все тщетно – машина также «пиналась» при переключении на вторую передачу.

Чего ждать от «Тушканчика»? Проблемные места Hyundai Tucson с пробегом назвал эксперт

По словам блогера, корейский кроссовер 2010 года выпуска всё ещё неплох, но «болячек» у него хватает.

Напомним, Toyota RAV4 третьего поколения появился в 2005 году. Эта машина считается одним из самых надежных кроссоверов на «вторичке», и ценится в России. Средняя стоимость паркетника в РФ составляет 600 000 рублей.

Подписаться:

По словам блогера, корейский кроссовер 2010 года выпуска всё ещё неплох, но «болячек» у него хватает.

• Главная страница
• Армия и оружие
• Шоу-бизнес
• Спорт
• Красота и мода
• Автомедиа
• Наука
• Интернет
• Здоровье
• Общество
• Криминал
• Происшествия
• Культура
• Политика
• Hi-Tech

• Размещение рекламы
• Обратная связь
• Вакансии
• Контакты

Издание «ВладТайм»(новости России, Украины и мира).

Предварительные и основные мероприятия разборки

При подборе нового сальника отдайте предпочтение оригинальной запасной части, перед изготовленной по лицензии детали. Масло в редукторе должно соответствовать техническим рекомендациям производителя.

1. Если ремонтные работы проводятся на смотровой яме, установите авто на ручник. В случае использования подъемника стояночный тормоз можно не включать.
2. Перед тем, как приступить к ремонту, слейте масло с коробки переключения передач в подготовленную емкость. Сливная пробка находится с левой стороны по ходу движения авто. Она откручивается шестигранником.

При сливе масла обратите внимание на его консистенцию, цвет и наличие мелкой металлической стружки. Появление посторонних элементов часто является признаком износа трущихся деталей

Замена масла и фильтра в двигателе Toyota RAV4 четвертого поколения

Тойота РАВ4 уже давно завоевал репутацию надежного, технологичного и комфортного автомобиля. Однако, чтобы автомобиль продолжал радовать своего владельца динамикой и безотказной работой, необходимо своевременно менять масло и фильтр

Помимо самой замены важно определиться с самим маслом

Периодичность замены

Производитель рекомендует заменять масло в ДВС раз в 10 000 километров, но следует учитывать такие факторы, как:

• динамичное вождение;
• частое передвижение автомобиля по пересеченной местности или в запыленных местах;
• повышенная нагрузка (прицеп, перевозка тяжелых грузов);
• низкокачественное топливо;
• предыдущее низкокачественное масло;
• несоответствие масла по мотору.

Выбор масла на РАВ4

Для российского рынка доступны 3 варианта моторов.

1. Первый – это двухлитровый бензин с мощностью в 146 лошадиных сил. Необходимый объем масла – 4,2 литра. Самыми оптимальными вариантами являются 0w20, 5w20, 10w30, 15w40, 20w
2. Второй вариант – бензиновый двигатель с объемом 2,5 литра и мощностью в 180 лошадиных сил. Объем масла – от 4 до 4,4 литров.
3. Третий – это дизель с объемом 2,2 литра. Мощность такого агрегата составляет 148 лошадиных сил. В такой мотор заливается масло с вязкостью 5w30, 10w30, 15w40, 20w50, 0w Заливается от 5,5 до 5,9 литров масла.

При выборе вязкости необходимо обращать внимание на погодные условия региона, в котором эксплуатируется авто. Чаще всего автовладельцы заливают 5w30

Автовладельцы чаще всего отдают предпочтение следующим маркам масла:

• Shell;
• Mobil;
• Total;
• Liqui Moly;
• Castrol;
• Luk;

При замене масла ДВС можно смело обращать внимание на данные бренды. Однако производитель Toyota рекомендует заливать только оригинальное масло, так как оно наиболее подходящее для этих моторов

Процедура замены масла ДВС

1. Первое, что нужно сделать – это прогреть мотор до рабочей температуры. Это необходимо для того, чтобы масло вылилось в большем объеме и быстрее, так как холодное масло более вязкое. После этого машину можно загонять на яму или на подъемник.
2. После этого, Тойоту необходимо полностью обездвижить и обесточить. Для этого с аккумулятора снимается минусовая клемма, машина ставится на ручник, а под колеса подставляются стопорные башмаки.

3. Далее откручивается крышка двигателя, находящаяся сверху. Заранее нужно подготовить емкость, после чего можно залезть под машину и открутить сливную пробку. Она расположена в картере мотора. Емкость должна быть достаточно большой, чтобы вся смазка туда поместилась.

4. Четвертое – это изучение слитого масла. Если в нем присутствует мусор, абразивные частицы или необычный цвет, то это может говорить о проблемах с мотором, в которых желательно побыстрее разобраться.

5. Как только все будет готово, нужно почистить пробку тряпкой, заменить уплотнительное кольцо и затем закручивать пробку обратно.

6. Замена масла ДВС также подразумевает замену масляного фильтра. Находится он снизу, около сливной пробки. Скручивается вручную или при помощи специального съемника.

7. Установка нового фильтра выглядит следующим образом: сначала очищается поверхность, куда будет накручиваться фильтр, прокладка фильтра смазывается маслом, после чего его можно закручивать. Эксперты рекомендуют закручивать фильтр вручную, т.к. корпус может повредиться.

8. Далее через горловину сверху заливается масло. Заливать нужно до той степени, пока на щупе не будет до “Full”. Нельзя забывать, что масло не стекает моментально, как вода, поэтому сначала нужно залить ориентировочный объем, после подождать, пока оно распределиться по системе и по необходимости доливать.

9. Автомобиль заводится, прогревается и глушится. Нужно дать минут 10, чтобы масло стекло вниз, после чего делается контрольный замер.

Заключение

Замена масла в моторе является одной из самых простых, но также и одной из самых важных операций в машине. К сожалению, многие пренебрегают своевременной заменой качественного масла и фильтров, что приводит к серьезным проблемам в дальнейшем. Отсюда вывод – лучше вовремя сменить масло, чем несвоевременно попасть на капитальный ремонт ДВС.

10.5.3 Замена уплотнительных манжет / Toyota Rav4

Утечки трансмиссионной жидкости наиболее часто происходят из-за износа и старения уплотнительных манжет приводных валов или привода спидометра (датчика скорости). Замена этих колец не представляет трудностей, так как их можно заменить, не снимая коробку передач с автомобиля.
Замена манжет приводных валов
Уплотнительные манжеты расположены по бокам коробки передач, в местах, где приводные валы соединяются с полуосевыми шестернями дифференциала. При утечке жидкости через уплотнительные манжеты приводных валов боковые поверхности картера коробки передач будут покрыты трансмиссионной жидкостью.
Поднимите автомобиль на подъемнике.
Снимите приводной вал.

Рис. 9.10. Снятие уплотнительной манжеты приводного вала

Лезвием отвертки или съемником выньте манжету из паза в картере дифференциала, при этом не повредите поверхность паза (рис. 9.10).
Очистите паз для установки манжеты.
Смажьте моторным маслом наружную поверхность и рабочую кромку новой манжеты.
Трубчатой оправкой с наружным диаметром, немного меньшим, чем наружный диаметр манжеты, установите манжету в паз. Убедитесь, что манжета установлена без перекоса.
Глубина установки уплотнительной манжеты относительно торца паза в корпусе дифференциала, мм:
– правая сторона на моделях с 1996 по 2001 год –0,5…+ 0,5
– левая сторона на моделях с одним ведущим мостом с 1996 по 2001 год 4,7…5,7
– обе стороны на полноприводных моделях с 1996 по 2001 год –0,5…+ 0,5
– обе стороны на моделях с одним ведущим мостом с 2001 года –0,5…+ 0,5
– правая сторона на полноприводных моделях с 2001 года –0,5…1,5
– левая сторона на полноприводных моделях с 2001 года –0,5…+ 0,5
Установите приводной вал, при этом не повредите рабочую кромку уплотнительной манжеты.
Замена уплотнительного кольца датчика скорости
В коробке передач установлены два датчика скорости: один контролирует частоту вращения первичного вала, другой — вторичного вала. Они закреплены одинаково: болтом, поддерживающим их на требуемом уровне. Герметизация осуществляется уплотнительным кольцом круглого сечения.
Для замены уплотнительного кольца отсоедините электрический разъем датчика, выверните болт и снимите датчик скорости с картера коробки передач.
Лезвием отвертки снимите уплотнительное кольцо с датчика, установите новое уплотнительное кольцо и смажьте его трансмиссионной жидкостью.
Установку производите в последовательности, обратной снятию.
Замена манжеты раздаточной коробки на полноприводных автомобилях
Снимите карданный вал.
Лезвием отвертки извлеките старую манжету, при этом не повредите поверхность паза для установки манжеты и шлицы вала.
Очистите паз для установки манжеты.
Смажьте моторным маслом поверхность новой уплотнительной манжеты.
Трубчатой оправкой с наружным диаметром, немного меньшим, чем наружный диаметр манжеты, установите новую манжету в паз. Убедитесь, что манжета установлена без перекоса на глубину от 1,1 до 1,9 мм.
Смажьте шлицы и наружную поверхность фланца, контактирующую с уплотнительной манжетой, и установите карданный вал.

Тойота Раф 4 ремонт коробки. Гул на стоячую. Часть 2. Сборка .

Toyota RAV 4 .Тойота Раф 4. ремонт коробки

Ремонт МКПП Toyota RAV4

Лучший кроссовер для семьи. Что выбрать? Rav4, Tiguan или Kodiaq.

Mazda CX5 или Новый RAV4? Тест-Драйв Сравнение САМЫХ Ликвидных Кроссоверов

10.5.2. Замена уплотнительных манжет

Утечки трансмиссионной жидкости наиболее часто происходят из-за износа и старения уплотнительных манжет приводных валов или привода спидометра (датчика скорости). Замена этих колец не представляет трудностей, так как их можно заменить, не снимая коробку передач с автомобиля.
Замена манжет приводных валов
Уплотнительные манжеты расположены по бокам коробки передач, в местах, где приводные валы соединяются с полуосевыми шестернями дифференциала. При утечке жидкости через уплотнительные манжеты приводных валов боковые поверхности картера коробки передач будут покрыты трансмиссионной жидкостью.
Поднимите автомобиль на подъемнике.
Снимите приводной вал.

Рис. 9.10. Снятие уплотнительной манжеты приводного вала

Лезвием отвертки или съемником выньте манжету из паза в картере дифференциала, при этом не повредите поверхность паза (рис. 9.10).
Очистите паз для установки манжеты.
Смажьте моторным маслом наружную поверхность и рабочую кромку новой манжеты.
Трубчатой оправкой с наружным диаметром, немного меньшим, чем наружный диаметр манжеты, установите манжету в паз. Убедитесь, что манжета установлена без перекоса.
Глубина установки уплотнительной манжеты относительно торца паза в корпусе дифференциала, мм:
– правая сторона на моделях с 1996 по 2001 год        –0,5…+ 0,5
– левая сторона на моделях с одним ведущим мостом с 1996 по 2001 год        4,7…5,7
– обе стороны на полноприводных моделях с 1996 по 2001 год        –0,5…+ 0,5
– обе стороны на моделях с одним ведущим мостом с 2001 года        –0,5…+ 0,5
– правая сторона на полноприводных моделях с 2001 года        –0,5…1,5
– левая сторона на полноприводных моделях с 2001 года        –0,5…+ 0,5
Установите приводной вал, при этом не повредите рабочую кромку уплотнительной манжеты.
Замена уплотнительного кольца датчика скорости
В коробке передач установлены два датчика скорости: один контролирует частоту вращения первичного вала, другой — вторичного вала. Они закреплены одинаково: болтом, поддерживающим их на требуемом уровне. Герметизация осуществляется уплотнительным кольцом круглого сечения.
Для замены уплотнительного кольца отсоедините электрический разъем датчика, выверните болт и снимите датчик скорости с картера коробки передач.
Лезвием отвертки снимите уплотнительное кольцо с датчика, установите новое уплотнительное кольцо и смажьте его трансмиссионной жидкостью.
Установку производите в последовательности, обратной снятию.
Замена манжеты раздаточной коробки на полноприводных автомобилях
Снимите карданный вал.
Лезвием отвертки извлеките старую манжету, при этом не повредите поверхность паза для установки манжеты и шлицы вала.
Очистите паз для установки манжеты.
Смажьте моторным маслом поверхность новой уплотнительной манжеты.
Трубчатой оправкой с наружным диаметром, немного меньшим, чем наружный диаметр манжеты, установите новую манжету в паз. Убедитесь, что манжета установлена без перекоса на глубину от 1,1 до 1,9 мм.
Смажьте шлицы и наружную поверхность фланца, контактирующую с уплотнительной манжетой, и установите карданный вал.

Живучесть вариатора

Тойотовцы все активнее продолжают агрегатировать свои детища легкими и экономичными вариаторами Aisin. Модель K111F уже устанавливалась на предыдущее поколение Toyota RAV4 и заслужила хорошую репутацию, а если точнее, то такая CVT принадлежит касте одних из самых надежных.

Вариатор можно увидеть только у 2-литровых моделей. Раньше 200 ткм за него беспокоиться не стоит, а при должном уходе, то есть без перегревов и своевременной замене масла, он способен отходить все 300 ткм. Случаи поломок на 50 ткм тоже бывают и, к счастью, очень редко.

Про слабые места «автомата» U760F, работающего с 2.5-литровой установкой, можно узнать в нашем обзоре Toyota Camry. Скажу лишь, что под капотом Rav4 такая коробка трудится с не меньшей преданностью и отдачей, позволяя 300 ткм проезжать без серьезных казусов, но опять же при условии периодической замены масла.

Дизелю досталась одна из самых проблемных коробок – Aisin U660F, известная по седану Camry с 3.5. Вот только под капотом Rav4 «автомат», на удивление, ведет себя более покладисто, даже несмотря на то, что крутящий момент тяжелотопливного 2.2 аналогичен бензиновому 3.5, а масса автомобиля при этом больше. Вероятно, низкие обороты дизеля снижают риск «поджаривания» фрикционов и продуктов износа при этом образуется меньше.

С полным приводом тут неисправностей не бывает. Даже если захочется к чему-то придраться, то можно упомянуть про склонность к пусканию соплей через сальники заднего редуктора. А в поисках по-настоящему слабых мест нужно смотреть ниже, то есть ходовую часть и рулевое управление.

Сроки замены масла в редукторе и необходимый объем

Замена масла в редукторе Тойоты РАВ 4 должна происходить согласно техническому руководству пользователя каждые 25 тысяч километров. Прежде чем осуществлять замену смазки редуктора необходимо воспользоваться следующими методами определения необходимости смены трансмиссионной жидкости:

• Определение по цвету и вязкости трансмиссионной жидкости. Масло, которое требует замены, становится слишком вязким и густым, а также его цвет становится тёмным. Прозрачная смазка говорит о том, что смена не требуется.
• Определение при помощи специального универсального щупа.
• Определение при помощи специальной лакмусовой бумажки, которая при изменении цвета способна показать владельцу автомобиля необходимость смены трансмиссионной жидкости.

При выборе масла заднего редуктора стоит ориентироваться на следующие показатели:

• Вязкость жидкости.
• Прозрачность жидкости.
• Оригинальность производителя.

Объем масла для Тойоты Рав 4 составляет 1, 5 литра

Каждому водителю необходимо уделять должное внимание проверке уровня трансмиссионной жидкости в системе. Опытные специалисты рекомендуют регулярно проверять уровень смазки заднего редуктора, так как, если владелец автомобиля заметил некоторое количество гари из под капота, необходимо незамедлительно осуществить замену трансмиссионной жидкости

Первичные признаки замены масла следующего характера – проседание автомобиля, как на холостом ходу, так и при движении, а также общее понижение мощности транспортного средства.

11.8.2 Замена манжеты ведущего фланца / Toyota Rav4

Снятие
Упорами заблокируйте передние колеса, чтобы препятствовать перемещению автомобиля. Поднимите заднюю часть автомобиля и установите ее на опоры. Опустите рычаг стояночного тормоза и установите рычаг переключения передач в нейтральное положение.

Рис. 10.10. Выворачивание болтов крепления заднего универсального шарнира карданного вала к фланцу главной задней передачи

Выверните гайки и болты крепления заднего универсального шарнира карданного вала к фланцу главной задней передачи (см. рис. 10.10). Для доступа к гайкам и болтам проворачивайте карданный вал. Мягкой проволокой закрепите заднюю часть карданного вала, не позволяйте ему висеть на опорном подшипнике.
Молотком и зубилом выбейте буртик гайки из паза вала фланца главной задней передачи.
Специальным инструментом зафиксируйте от проворачивания фланец главной задней передачи и выверните гайку его крепления.
Снимите фланец. Если он не извлекается вручную, используйте съемник с двумя захватами.
Лезвием плоской отвертки извлеките манжету. При извлечении не поцарапайте паз для установки манжеты.
Установка
Очистите паз для установки манжеты. Смажьте наружную поверхность и рабочую кромку манжеты маслом.
Трубчатой оправкой с наружным диаметром, немного меньшим, чем наружный диаметр манжеты, установите уплотнительную манжету в паз. Проверьте, что манжета установлена без перекоса и на ту же глубину, что и ранее.
Установите фланец главной задней передачи и закрепите его гайкой, затянув ее начальным моментом 108 Н•м.
Динамометрическим ключом измерьте предварительный крутящий момент проворачивания фланца главной задней передачи. Если крутящий момент менее 0,6–0,8 Н•м, то подтяните гайку, каждый раз увеличивая момент затяжки на 12 Н•м, но окончательный момент затяжки не должен превышать 235 Н•м. Если момент затяжки гайки достиг 235 Н•м, а крутящий момент проворачивания фланца главной задней передачи не достигнут, то замените распорную втулку подшипника в главной задней передаче.
После достижения требуемого момента проворачивания фланца молотком и зубилом забейте буртик гайки в паз вала главной задней передачи.
Соедините задний универсальный шарнир карданного вала с фланцем главной задней передачи, совместив метки, нанесенные перед снятием, и затяните гайки и болты моментом 74 Н•м.
Проверьте уровень масла в задней главной передаче, при необходимости долейте его.
