Признаки неисправности датчика температуры охлаждающей жидкости

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

  1. отсоедините разъем от датчика;
  2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
  3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С Сопротивление проводника, Ом Температура жидкости, °С Сопротивление проводника, Ом
5 7 280 45 1 188
10 5 670 50 973
15 4 450 60 667
20 3 520 70 467
25 2 796 80 332
30 2 238 90 241
40 1 459 100 177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Неисправности датчиков

При неисправности датчиков двигатель не всегда отказывается заводиться. Он может работать, но при этом ведёт себя “неподобающим образом”. Поведение мотора бывает различным, и у каждого неправильного действия силового агрегата есть свои причины, которые могут крыться в том числе в неисправности тех или иных датчиков.

Иногда мотор запускается, но при этом начинает, что называется, «троить»: стрелка оборотов двигателя «гуляет» и не держит ровно нужное количество вращений коленчатого вала. Причиной нарушения может служить выход из строя измерителей, связанных с поступлением в мотор воздуха и положением распределительных валов, а также работой самого электронного блока управления силового агрегата.

Когда двигатель и вовсе не запускается, это может быть связано с каким угодно датчиком. Сказать точно сложно. Поэтому для выявления неисправности требуется проверить каждый датчик на работоспособность, а также проводку, подходящую к ним. Кроме того, на проблему может указать компьютерная диагностика.

Причиной отказа пуска мотора может стать выход из строя сразу ряда индикаторов. Выявить нарушения удастся с помощью подключения к машине через компьютер и поэтапное устранение выявленных неисправностей.

Иногда двигатель запускается, однако, через какое-то время или периодически может глохнуть. Обычно это связано с неисправностью следующих сенсоров:

  • положения дроссельной заслонки;
  • массового расхода воздуха;
  • положения коленвала;
  • датчика кислорода;
  • регулятора холостого хода.

Для стабильной работы двигателя и своевременного выявления неисправностей в машине работает множество датчиков. Принцип их действия начинается с простейших, рассчитанных на фиксацию появившегося магнитного поля в строго регламентированный момент или расширение металлического сердечника до определённой величины, и заканчивается отдельной микросхемой, в которой заложен строгий алгоритм действий при проявлении процессов.

Здесь вы узнаете о дотчиках килорода и их частых неисправностях.

Именно благодаря этим электронным системам мы можем контролировать автомобиль, а машина работает даже в экстремальных условиях. Производители попытались с помощью индикаторов облегчить жизнь не только автовладельцам, но и механикам. Благодаря электронным системам удаётся быстро выявить неисправность с помощью компьютерной диагностики, и посмотреть регламент устранения проблемы.

Чаще всего двигатель не запускается или работает с перебоями именно из-за выхода из строя какого-либо датчика, который, кстати, за счёт простоты своей конструкции ломается крайне редко. Для того чтобы быстро понять причину и немедленно её устранить, лучше всего обратиться за помощью к мастерам компьютерной диагностики. Подключившись к машине с помощью специализированного программного обеспечения, диагносты сразу определят неполадку и поймут, от чего отталкиваться при ремонте.

Причины и симптомы неисправностей

Нестабильная работа мотора на холостом ходу – это реакция силового агрегата на неполадку, возникшую в одной из следующих систем автомобиля:

  • элементы схемы зажигания;
  • электроника, управляющая инжектором;
  • топливоподача;
  • неисправности самого мотора.

Чтобы разобраться, почему «плавают» обороты двигателя, рекомендуется действовать методом исключения, двигаясь от простого к сложному. Сначала нужно проверить собственные подозрения – ведь только автолюбителю известно, что происходило с машиной незадолго до появления «трясучки» мотора. Припомните последние мероприятия по ремонту или замене деталей в одной из перечисленных систем и копайте в этом направлении.

Неполадки системы зажигания

В данном случае неустойчивая работа двигателя на холостом ходу сопровождается пропусками циклов зажигания в одном либо нескольких цилиндрах – мотор начинает «троить». Причины кроются в неисправности таких элементов:

  • свечи зажигания;
  • высоковольтные провода;
  • катушка высокого напряжения (на инжектор ставится один общий модуль зажигания);
  • в карбюраторных моторах – главный распределитель (трамблер).

Нерабочая свеча или бронепровод обнаруживается старым «дедовским» методом – поочередным снятием наконечников со свечных контактов при работающем двигателе. Если при отключении «люльки» обороты силового агрегата не падают, нужно проверить сопротивление данного провода и состояние электродов. Желательно вывернуть все свечи, дабы сравнить цвет нагара рабочей части. На неисправную свечу укажет черная сажа – остатки несгоревшего топлива.

Высоковольтные провода легко проверить на обрыв мультиметром – сопротивление должно находиться в диапазоне 3,5–10 кОм. Катушки или модуль зажигания диагностируется в условиях СТО. Отдельная история – неполадки трамблера, установленного на карбюраторных версиях авто. Причиной нестабильной работы могут быть такие неисправности:

  • трещина в крышке распределителя, куда подсоединяются провода;
  • вышел из строя подвижный контакт – бегунок;
  • датчик Холла сильно загрязнен металлической стружкой;
  • подгорели контакты механического зажигания;
  • износился подшипник контактной пары.

Проблемы с электроникой

Вибрация и повышенные обороты холостого хода на прогретом двигателе нередко возникают по причине накопления ошибок в памяти контроллера. Очистка производится просто: отключите минусовую клемму аккумулятора на 15 минут. Зачастую такой прием сразу дает положительный результат – силовой агрегат начинает работать в нормальном режиме.

Причиной неустойчивых оборотов силового агрегата зачастую становится алгоритм работы электронного блока управления. Когда приходит в негодность один из ключевых датчиков, контроллер включает аварийный режим и готовит топливовоздушную смесь, ориентируясь по исправным приборам. Характерные симптомы:

  1. Мотор трясется и работает нестабильно.
  2. Инжектор подает обогащенную топливовоздушную смесь, отчего возрастает расход бензина.
  3. Из выхлопной трубы идет черный дым.
  4. На электродах свечей откладывается сажа.

В современном автомобиле далеко не один датчик отвечает за обороты двигателя на холостом ходу. Информацию контроллеру передает несколько основных приборов:

  • ДМРВ – измеритель расхода всасываемого воздуха либо его преемник – датчик абсолютного давления (ДАД);
  • лямбда – зонд – измеритель количества кислорода в выхлопных газах;
  • ДПДВ – определитель положения дросселя, подключенного к педали акселератора;
  • датчик положения коленчатого вала (ДПКВ).

Простейший способ проверить указанные приборы – поочередно отключать электрические разъемы, наблюдая за поведением мотора.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач Цена в рублях Цена в рублях
Новая Капитальный ремонт
01M От 150000 От 89000
TF-61SN, TF-62SN От 150000 От 85000
DQ250\02E, DQ500 (0BH\0BT) От 150000 От 88000
*цена указана состоянием на апрель 2019 года

Виды ДТОЖ

Существуют два основных типа измерителя: механический и цифровой.

Механический аппарат осуществляет свою работу в «аналоговой» форме через передачу электронного сигнала. Такой прибор напрямую подсоединен к температурному указателю или с реле, замыкающимся при достижении определенной температурной отметки. Такое подключение использовалось на старых карбюраторных моторах в особенности в популярных в России «Жигулях».

Цифровой детектор работает аналогичным образом, только подключается он к цифровому блоку – он же ЭБУ.

Уже в этом блоке совершается первичный анализ полученной информации. Происходит отражение информации на соответствующий элемент приборной панели. В том числе ЭБУ определяет, когда отдавать команду на зажигание вентилятору.

Цифровые приборы используются на всех современных автомобилях любой марки от рено логан до ламборджини диабло.

5.8. Проверка исправности функционирования и замена блока датчика измерителя температуры охлаждающей жидкости

Приступайте к выполнению
процедуры только после полного остывания двигателя! См. также предупреждения
в начале Раздела Антифриз – общие сведения. Помните, что при включенном зажигании вентилятор системы
охлаждения может срабатывать даже при заглушенном двигателе.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. При отказе измерителя температуры охлаждающей жидкости
в первую очередь проверьте состояние соответствующих предохранителей
(см.
Бортовое электрооборудование).
2. Если измеритель фиксирует перегрев двигателя, обратитесь к Разделу,
посвященному диагностике неисправностей узлов и систем автомобиля
во
Введении к настоящему Руководству.
3. Если при однозначно холодном двигателе измеритель фиксирует перегрев,
отсоедините электропроводку от датчика измерителя. Если после отсоединения
электропроводки показания измерителя падают, замените датчик, в противном
случае следует проверить электропроводку на участке цепи между датчиком
и измерителем на наличие признаков короткого замыкания на массу.
4. Если измеритель при исправных предохранителях не функционирует
вовсе (стрелка остается неподвижной даже после 10-минутного прогрева
двигателя), заглушите двигатель и отсоедините электропроводку от датчика
температуры. При помощи провода-перемычки замкните провод датчика
на массу. На короткое время включите зажигание, не запуская двигатель, – если стрелка индикатора отклонится до конца шкалы, замените датчик.

Не оставляйте
датчик подключенным дольше, чем это действительно необходимо
для проверки!

5. Если датчик никак не отреагирует на подключение, проверьте на обрыв
электропроводку. Не исключена также вероятность отказа собственно
измерителя.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку корпуса дросселя и фланец впускного
воздуховода с корпуса дросселя. Затем снимите фланец корпуса дросселя
со впускного трубопровода.
2. Отсоедините от датчика электропроводку.
3. При помощи высокой торцевой головки выверните старый датчик из
блока (приготовьтесь к сбору проливаемой жидкости).
4. Вверните с требуемым усилием на место снятого датчика новый, резьбу
которого предварительно смажьте токопроводящим герметиком (не тефлоновой
лентой или лентой ФУМ). Подсоедините электропроводку.
5. Заправьте систему охлаждения и удостоверьтесь в исправности функционирования
измерителя температуры.

Где находится

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

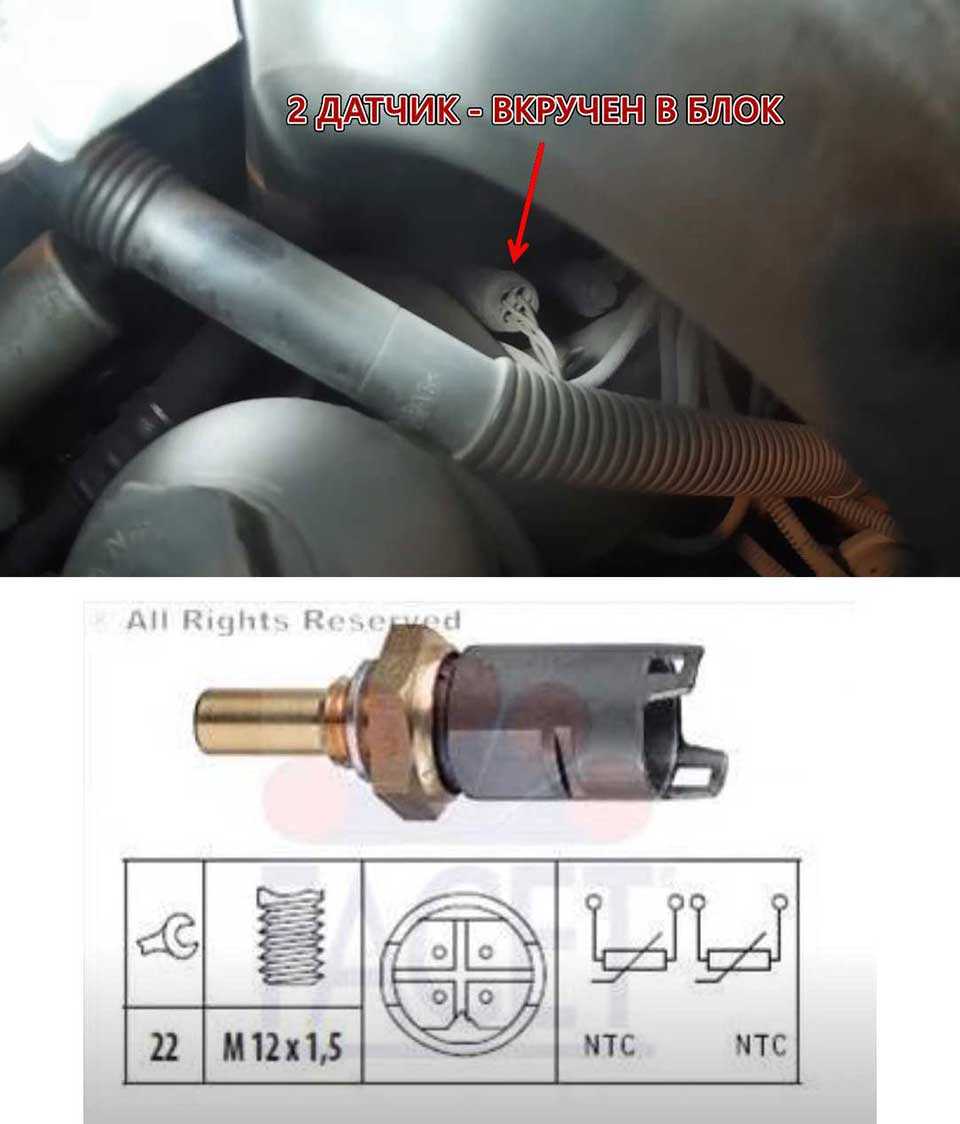

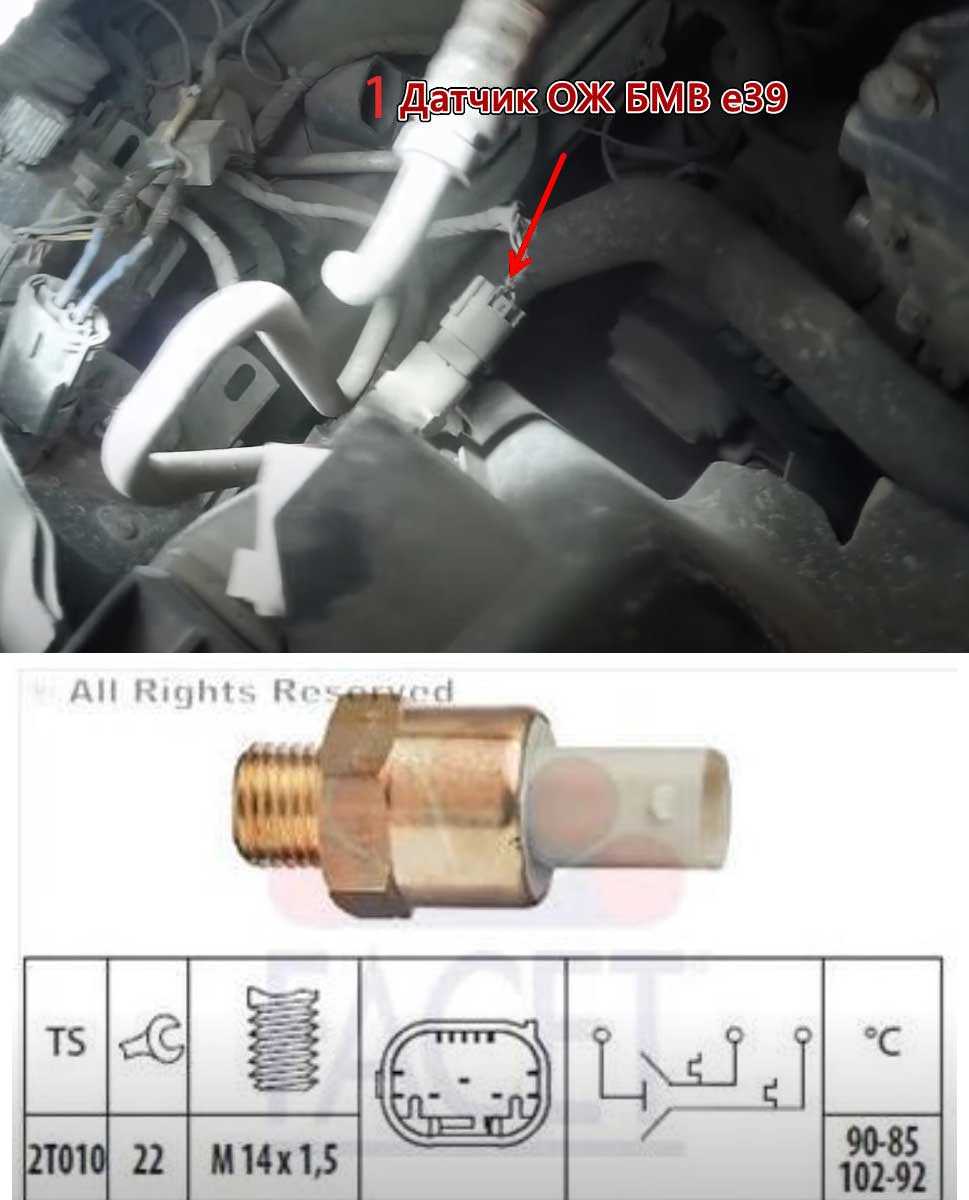

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставятся на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.

Почему после запуска холодный двигатель троит, а как прогреется работает нормально. Советы автомеханника.

На форумах в интернете можно найти много рассказов о том, что после запуска холодного двигателя он начинает неустойчиво работать. Это может продолжаться либо несколько секунд либо до того момента пока температура его не начнет повышаться. Симптомы у всех практически одинаковые после запуска появляется вибрация и не равномерный звук, доносящийся из глушителя. Определить в чем причина бывает не просто. Ведь эта неисправность носит не постоянный характер, а искать ее нужно в тот момент, когда она присутствует. Продолжаться троение двигателя может несколько секунд, за это время найти причину не всегда получается. Приходиться менять методом тыка свечи зажигания высоковольтные провода и катушку. Многие так и делают. С начало это обычно помогает, но со временем проблема опять появляется.

Если двигатель на холодную троит, то первым делом нужно определить связана ли эта неустойчивость с работой одного цилиндра либо все они работают с перебоями. Для того, что бы это понять, нужно поочередно отключать цилиндры и наблюдать, как меняются обороты двигателя. Если при отключении, какого либо цилиндра обороты не изменились либо они упали меньше чем при отключении других, то значит в нем проблема. Но как можно это проверить, ведь в инжекторном двигателе высоковольтные колпачки снимать со свечей нельзя. Это может привести к выходу из строя катушки зажигания и транзистора, который управляет первичной обмоткой. В автосервисах это делают с помощью диагностического прибора, который называется сканером. При отсутствии этого прибора отключать цилиндры можно следующими способами.

На 16 клапанных двигателях установлены индивидуальные катушки зажигания. Нужно поочередно снимать с них разъемы, тем самым прекращая подачу питания и управляющих импульсов, и следить за тем как реагирует двигатель на это.

В 8 клапанных двигателях используется двух искровые катушки и общий разъем питания и управления, по этому, таким образом, уже проверить, не получиться. Здесь нужно отключать поочередно форсунки. Но добраться до их разъемов не так-то просто. Можно изготовить переходник на общий разъем и отключать их с помощью него. Общий разъем можно купить в автомагазине и отключать питание от форсунок с более удобного места. Информацию об изготовлении такого тестера можно найти в интернете.

Если двигатель на холодную троит, то можно его заглушить и выкрутить свечи, для того, что бы их осмотреть. Но делать это нужно именно в тот момент, когда наблюдается неустойчивая работа. Нужно осмотреть центральные изоляторы свечей. Они могут дать много информации о работе двигателя. Если окажется, что изолятор, какой либо свечи покрыт нагаром или мокрый, то значит, причина неустойчивой работы двигателя кроется в том цилиндре, в котором она была закручена. Если окажется, что все свечи мокрые то причина общая для всех цилиндров.

Изолятор свечи может быть в бензине, масле либо в охлаждающей жидкости. При этом искра между электродами пропадет. Она будет стекать по мокрому изолятору на массу.

Частой причиной троения двигателя после стоянки автомобиля являются изношенные маслосъемные колпачки. Масло может попадать на тарелку клапана через него и при пуске двигателя засасываться в цилиндр. Оно может попасть на изолятор свечи. Двигатель с такой неисправностью, какое-то не продолжительное время после запуска может троить.

Причины троения двигателя на холодную.

Неисправность свечей зажигания. Точно определить исправность свечей можно только в барокамере под давлением.

Заниженная компрессия в цилиндре.

Неисправность форсунок. Неисправная, забитая форсунка топливо распыляет плохо. Смесеобразование хуже. Поэтому изолятор свечи может быть в бензине.

Плохой контакт в разъемах датчиков и исполнительных механизмов. На холодную он может проявлять себя, а при прогреве пропадать.

Подсос воздуха. В этом случае смесь будет беднее, чем требуется для устойчивой работы не прогретого двигателя.

Неисправность высоковольтных проводов или модуля зажигания.

Неисправность датчика температуры двигателя.

Датчик массового расхода воздуха.

Регулятор холостого хода.

Отложения на внутренней поверхности дроссельного узла.

Можете еще прочитать следующие статьи.

Замена датчика своими руками

Замена, не сложный процесс, но имеет свои особенности, которые необходимо соблюдать при работе.

Замена со сливом ОЖ

Откручивая хомуты на гофре впускного ресивера, снимаем корпус воздушного фильтра вместе с датчиком ДМРВ.

Снимаем фишку ДТОЖ.

Далее необходимо слить охлаждающую жидкость.

Ключом на 13 откручиваем пробку слива ОЖ в блоке цилиндров и сливаем ОЖ в тару объемом 10 л.

Ключом на «19» откручиваем ДТОЖ из корпуса термостата.

Устанавливаем новый ДТОЖ.

Собираем все в обратной последовательности.

После заливки ОЖ не забудьте проверить ее уровень.

Замена без слива ОЖ

Чтобы заменить датчик охлаждающей жидкости без слива ОЖ необходимо подготовить новый датчик, чтобы быстро заменить его.

Подбираемся к ДТОЖ и начинаем выкручивать его, предварительно подготовив новый датчик и положив тряпочку под термостат дабы не залить КПП антифризом.

Выкручиваем датчик и резко вынимаем его, а отверстие в термостате затыкаем пальцем.

Далее берем новый датчик и так же стараемся как можно быстрее вставить его в отверстие в термостате и вкрутить новый датчик на место.

После собираем все в обратной последовательности.

Незабываем проверить уровень ОЖ и при необходимости доливаем ее.

ДТОЖ заменен как видите ничего сложно в этом нет.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Проверка исправности функционирования и замена блока датчика измерителя температуры охлаждающей жидкости Toyota Land Cruiser

Проверка исправности функционирования и замена блока датчика измерителя температуры охлаждающей жидкости

Приступайте к выполнению процедуры только после полного остывания двигателя! См. также предупреждения в начале Раздела Антифриз – общие сведения. Помните, что при включенном зажигании вентилятор системы охлаждения может срабатывать даже при заглушенном двигателе.

Проверка

Порядок выполнения
1. При отказе измерителя температуры охлаждающей жидкости в первую очередь проверьте состояние соответствующих предохранителей (см. Бортовое электрооборудование).
2. Если измеритель фиксирует перегрев двигателя, обратитесь к Разделу, посвященному диагностике неисправностей узлов и систем автомобиля во Введении к настоящему Руководству.
3. Если при однозначно холодном двигателе измеритель фиксирует перегрев, отсоедините электропроводку от датчика измерителя. Если после отсоединения электропроводки показания измерителя падают, замените датчик, в противном случае следует проверить электропроводку на участке цепи между датчиком и измерителем на наличие признаков короткого замыкания на массу.
4. Если измеритель при исправных предохранителях не функционирует вовсе (стрелка остается неподвижной даже после 10-минутного прогрева двигателя), заглушите двигатель и отсоедините электропроводку от датчика температуры. При помощи провода-перемычки замкните провод датчика на массу. На короткое время включите зажигание, не запуская двигатель, – если стрелка индикатора отклонится до конца шкалы, замените датчик.

Не оставляйте датчик подключенным дольше, чем это действительно необходимо для проверки!

5. Если датчик никак не отреагирует на подключение, проверьте на обрыв электропроводку. Не исключена также вероятность отказа собственно измерителя.

Замена

Порядок выполнения
1. Снимите крышку корпуса дросселя и фланец впускного воздуховода с корпуса дросселя. Затем снимите фланец корпуса дросселя со впускного трубопровода.
2. Отсоедините от датчика электропроводку.
3. При помощи высокой торцевой головки выверните старый датчик из блока (приготовьтесь к сбору проливаемой жидкости).
4. Вверните с требуемым усилием на место снятого датчика новый, резьбу которого предварительно смажьте токопроводящим герметиком (не тефлоновой лентой или лентой ФУМ). Подсоедините электропроводку.
5. Заправьте систему охлаждения и удостоверьтесь в исправности функционирования измерителя температуры.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Признаки неисправности датчика температуры охлаждающей жидкости

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

  1. отсоедините разъем от датчика;
  2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
  3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С Сопротивление проводника, Ом Температура жидкости, °С Сопротивление проводника, Ом
5 7 280 45 1 188
10 5 670 50 973
15 4 450 60 667
20 3 520 70 467
25 2 796 80 332
30 2 238 90 241
40 1 459 100 177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Неисправности датчиков

При неисправности датчиков двигатель не всегда отказывается заводиться. Он может работать, но при этом ведёт себя “неподобающим образом”. Поведение мотора бывает различным, и у каждого неправильного действия силового агрегата есть свои причины, которые могут крыться в том числе в неисправности тех или иных датчиков.

Иногда мотор запускается, но при этом начинает, что называется, «троить»: стрелка оборотов двигателя «гуляет» и не держит ровно нужное количество вращений коленчатого вала. Причиной нарушения может служить выход из строя измерителей, связанных с поступлением в мотор воздуха и положением распределительных валов, а также работой самого электронного блока управления силового агрегата.

Когда двигатель и вовсе не запускается, это может быть связано с каким угодно датчиком. Сказать точно сложно. Поэтому для выявления неисправности требуется проверить каждый датчик на работоспособность, а также проводку, подходящую к ним. Кроме того, на проблему может указать компьютерная диагностика.

Причиной отказа пуска мотора может стать выход из строя сразу ряда индикаторов. Выявить нарушения удастся с помощью подключения к машине через компьютер и поэтапное устранение выявленных неисправностей.

Иногда двигатель запускается, однако, через какое-то время или периодически может глохнуть. Обычно это связано с неисправностью следующих сенсоров:

  • положения дроссельной заслонки;
  • массового расхода воздуха;
  • положения коленвала;
  • датчика кислорода;
  • регулятора холостого хода.

Для стабильной работы двигателя и своевременного выявления неисправностей в машине работает множество датчиков. Принцип их действия начинается с простейших, рассчитанных на фиксацию появившегося магнитного поля в строго регламентированный момент или расширение металлического сердечника до определённой величины, и заканчивается отдельной микросхемой, в которой заложен строгий алгоритм действий при проявлении процессов.

Здесь вы узнаете о дотчиках килорода и их частых неисправностях.

Именно благодаря этим электронным системам мы можем контролировать автомобиль, а машина работает даже в экстремальных условиях. Производители попытались с помощью индикаторов облегчить жизнь не только автовладельцам, но и механикам. Благодаря электронным системам удаётся быстро выявить неисправность с помощью компьютерной диагностики, и посмотреть регламент устранения проблемы.

Чаще всего двигатель не запускается или работает с перебоями именно из-за выхода из строя какого-либо датчика, который, кстати, за счёт простоты своей конструкции ломается крайне редко. Для того чтобы быстро понять причину и немедленно её устранить, лучше всего обратиться за помощью к мастерам компьютерной диагностики. Подключившись к машине с помощью специализированного программного обеспечения, диагносты сразу определят неполадку и поймут, от чего отталкиваться при ремонте.

Причины и симптомы неисправностей

Нестабильная работа мотора на холостом ходу – это реакция силового агрегата на неполадку, возникшую в одной из следующих систем автомобиля:

  • элементы схемы зажигания;
  • электроника, управляющая инжектором;
  • топливоподача;
  • неисправности самого мотора.

Чтобы разобраться, почему «плавают» обороты двигателя, рекомендуется действовать методом исключения, двигаясь от простого к сложному. Сначала нужно проверить собственные подозрения – ведь только автолюбителю известно, что происходило с машиной незадолго до появления «трясучки» мотора. Припомните последние мероприятия по ремонту или замене деталей в одной из перечисленных систем и копайте в этом направлении.

Неполадки системы зажигания

В данном случае неустойчивая работа двигателя на холостом ходу сопровождается пропусками циклов зажигания в одном либо нескольких цилиндрах – мотор начинает «троить». Причины кроются в неисправности таких элементов:

  • свечи зажигания;
  • высоковольтные провода;
  • катушка высокого напряжения (на инжектор ставится один общий модуль зажигания);
  • в карбюраторных моторах – главный распределитель (трамблер).

Нерабочая свеча или бронепровод обнаруживается старым «дедовским» методом – поочередным снятием наконечников со свечных контактов при работающем двигателе. Если при отключении «люльки» обороты силового агрегата не падают, нужно проверить сопротивление данного провода и состояние электродов. Желательно вывернуть все свечи, дабы сравнить цвет нагара рабочей части. На неисправную свечу укажет черная сажа – остатки несгоревшего топлива.

Высоковольтные провода легко проверить на обрыв мультиметром – сопротивление должно находиться в диапазоне 3,5–10 кОм. Катушки или модуль зажигания диагностируется в условиях СТО. Отдельная история – неполадки трамблера, установленного на карбюраторных версиях авто. Причиной нестабильной работы могут быть такие неисправности:

  • трещина в крышке распределителя, куда подсоединяются провода;
  • вышел из строя подвижный контакт – бегунок;
  • датчик Холла сильно загрязнен металлической стружкой;
  • подгорели контакты механического зажигания;
  • износился подшипник контактной пары.

Проблемы с электроникой

Вибрация и повышенные обороты холостого хода на прогретом двигателе нередко возникают по причине накопления ошибок в памяти контроллера. Очистка производится просто: отключите минусовую клемму аккумулятора на 15 минут. Зачастую такой прием сразу дает положительный результат – силовой агрегат начинает работать в нормальном режиме.

Причиной неустойчивых оборотов силового агрегата зачастую становится алгоритм работы электронного блока управления. Когда приходит в негодность один из ключевых датчиков, контроллер включает аварийный режим и готовит топливовоздушную смесь, ориентируясь по исправным приборам. Характерные симптомы:

  1. Мотор трясется и работает нестабильно.
  2. Инжектор подает обогащенную топливовоздушную смесь, отчего возрастает расход бензина.
  3. Из выхлопной трубы идет черный дым.
  4. На электродах свечей откладывается сажа.

В современном автомобиле далеко не один датчик отвечает за обороты двигателя на холостом ходу. Информацию контроллеру передает несколько основных приборов:

  • ДМРВ – измеритель расхода всасываемого воздуха либо его преемник – датчик абсолютного давления (ДАД);
  • лямбда – зонд – измеритель количества кислорода в выхлопных газах;
  • ДПДВ – определитель положения дросселя, подключенного к педали акселератора;
  • датчик положения коленчатого вала (ДПКВ).

Простейший способ проверить указанные приборы – поочередно отключать электрические разъемы, наблюдая за поведением мотора.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач Цена в рублях Цена в рублях
Новая Капитальный ремонт
01M От 150000 От 89000
TF-61SN, TF-62SN От 150000 От 85000
DQ250\02E, DQ500 (0BH\0BT) От 150000 От 88000
*цена указана состоянием на апрель 2019 года

Виды ДТОЖ

Существуют два основных типа измерителя: механический и цифровой.

Механический аппарат осуществляет свою работу в «аналоговой» форме через передачу электронного сигнала. Такой прибор напрямую подсоединен к температурному указателю или с реле, замыкающимся при достижении определенной температурной отметки. Такое подключение использовалось на старых карбюраторных моторах в особенности в популярных в России «Жигулях».

Цифровой детектор работает аналогичным образом, только подключается он к цифровому блоку – он же ЭБУ.

Уже в этом блоке совершается первичный анализ полученной информации. Происходит отражение информации на соответствующий элемент приборной панели. В том числе ЭБУ определяет, когда отдавать команду на зажигание вентилятору.

Цифровые приборы используются на всех современных автомобилях любой марки от рено логан до ламборджини диабло.

5.8. Проверка исправности функционирования и замена блока датчика измерителя температуры охлаждающей жидкости

Приступайте к выполнению
процедуры только после полного остывания двигателя! См. также предупреждения
в начале Раздела Антифриз – общие сведения. Помните, что при включенном зажигании вентилятор системы
охлаждения может срабатывать даже при заглушенном двигателе.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. При отказе измерителя температуры охлаждающей жидкости
в первую очередь проверьте состояние соответствующих предохранителей
(см.
Бортовое электрооборудование).
2. Если измеритель фиксирует перегрев двигателя, обратитесь к Разделу,
посвященному диагностике неисправностей узлов и систем автомобиля
во
Введении к настоящему Руководству.
3. Если при однозначно холодном двигателе измеритель фиксирует перегрев,
отсоедините электропроводку от датчика измерителя. Если после отсоединения
электропроводки показания измерителя падают, замените датчик, в противном
случае следует проверить электропроводку на участке цепи между датчиком
и измерителем на наличие признаков короткого замыкания на массу.
4. Если измеритель при исправных предохранителях не функционирует
вовсе (стрелка остается неподвижной даже после 10-минутного прогрева
двигателя), заглушите двигатель и отсоедините электропроводку от датчика
температуры. При помощи провода-перемычки замкните провод датчика
на массу. На короткое время включите зажигание, не запуская двигатель, – если стрелка индикатора отклонится до конца шкалы, замените датчик.

Не оставляйте
датчик подключенным дольше, чем это действительно необходимо
для проверки!

5. Если датчик никак не отреагирует на подключение, проверьте на обрыв
электропроводку. Не исключена также вероятность отказа собственно
измерителя.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку корпуса дросселя и фланец впускного
воздуховода с корпуса дросселя. Затем снимите фланец корпуса дросселя
со впускного трубопровода.
2. Отсоедините от датчика электропроводку.
3. При помощи высокой торцевой головки выверните старый датчик из
блока (приготовьтесь к сбору проливаемой жидкости).
4. Вверните с требуемым усилием на место снятого датчика новый, резьбу
которого предварительно смажьте токопроводящим герметиком (не тефлоновой
лентой или лентой ФУМ). Подсоедините электропроводку.
5. Заправьте систему охлаждения и удостоверьтесь в исправности функционирования
измерителя температуры.

Где находится

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставятся на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.

Почему после запуска холодный двигатель троит, а как прогреется работает нормально. Советы автомеханника.

На форумах в интернете можно найти много рассказов о том, что после запуска холодного двигателя он начинает неустойчиво работать. Это может продолжаться либо несколько секунд либо до того момента пока температура его не начнет повышаться. Симптомы у всех практически одинаковые после запуска появляется вибрация и не равномерный звук, доносящийся из глушителя. Определить в чем причина бывает не просто. Ведь эта неисправность носит не постоянный характер, а искать ее нужно в тот момент, когда она присутствует. Продолжаться троение двигателя может несколько секунд, за это время найти причину не всегда получается. Приходиться менять методом тыка свечи зажигания высоковольтные провода и катушку. Многие так и делают. С начало это обычно помогает, но со временем проблема опять появляется.

Если двигатель на холодную троит, то первым делом нужно определить связана ли эта неустойчивость с работой одного цилиндра либо все они работают с перебоями. Для того, что бы это понять, нужно поочередно отключать цилиндры и наблюдать, как меняются обороты двигателя. Если при отключении, какого либо цилиндра обороты не изменились либо они упали меньше чем при отключении других, то значит в нем проблема. Но как можно это проверить, ведь в инжекторном двигателе высоковольтные колпачки снимать со свечей нельзя. Это может привести к выходу из строя катушки зажигания и транзистора, который управляет первичной обмоткой. В автосервисах это делают с помощью диагностического прибора, который называется сканером. При отсутствии этого прибора отключать цилиндры можно следующими способами.

На 16 клапанных двигателях установлены индивидуальные катушки зажигания. Нужно поочередно снимать с них разъемы, тем самым прекращая подачу питания и управляющих импульсов, и следить за тем как реагирует двигатель на это.

В 8 клапанных двигателях используется двух искровые катушки и общий разъем питания и управления, по этому, таким образом, уже проверить, не получиться. Здесь нужно отключать поочередно форсунки. Но добраться до их разъемов не так-то просто. Можно изготовить переходник на общий разъем и отключать их с помощью него. Общий разъем можно купить в автомагазине и отключать питание от форсунок с более удобного места. Информацию об изготовлении такого тестера можно найти в интернете.

Если двигатель на холодную троит, то можно его заглушить и выкрутить свечи, для того, что бы их осмотреть. Но делать это нужно именно в тот момент, когда наблюдается неустойчивая работа. Нужно осмотреть центральные изоляторы свечей. Они могут дать много информации о работе двигателя. Если окажется, что изолятор, какой либо свечи покрыт нагаром или мокрый, то значит, причина неустойчивой работы двигателя кроется в том цилиндре, в котором она была закручена. Если окажется, что все свечи мокрые то причина общая для всех цилиндров.

Изолятор свечи может быть в бензине, масле либо в охлаждающей жидкости. При этом искра между электродами пропадет. Она будет стекать по мокрому изолятору на массу.

Частой причиной троения двигателя после стоянки автомобиля являются изношенные маслосъемные колпачки. Масло может попадать на тарелку клапана через него и при пуске двигателя засасываться в цилиндр. Оно может попасть на изолятор свечи. Двигатель с такой неисправностью, какое-то не продолжительное время после запуска может троить.

Причины троения двигателя на холодную.

Неисправность свечей зажигания. Точно определить исправность свечей можно только в барокамере под давлением.

Заниженная компрессия в цилиндре.

Неисправность форсунок. Неисправная, забитая форсунка топливо распыляет плохо. Смесеобразование хуже. Поэтому изолятор свечи может быть в бензине.

Плохой контакт в разъемах датчиков и исполнительных механизмов. На холодную он может проявлять себя, а при прогреве пропадать.

Подсос воздуха. В этом случае смесь будет беднее, чем требуется для устойчивой работы не прогретого двигателя.

Неисправность высоковольтных проводов или модуля зажигания.

Неисправность датчика температуры двигателя.

Датчик массового расхода воздуха.

Регулятор холостого хода.

Отложения на внутренней поверхности дроссельного узла.

Можете еще прочитать следующие статьи.

Замена датчика своими руками

Замена, не сложный процесс, но имеет свои особенности, которые необходимо соблюдать при работе.

Замена со сливом ОЖ

Откручивая хомуты на гофре впускного ресивера, снимаем корпус воздушного фильтра вместе с датчиком ДМРВ.

Снимаем фишку ДТОЖ.

Далее необходимо слить охлаждающую жидкость.

Ключом на 13 откручиваем пробку слива ОЖ в блоке цилиндров и сливаем ОЖ в тару объемом 10 л.

Ключом на «19» откручиваем ДТОЖ из корпуса термостата.

Устанавливаем новый ДТОЖ.

Собираем все в обратной последовательности.

После заливки ОЖ не забудьте проверить ее уровень.

Замена без слива ОЖ

Чтобы заменить датчик охлаждающей жидкости без слива ОЖ необходимо подготовить новый датчик, чтобы быстро заменить его.

Подбираемся к ДТОЖ и начинаем выкручивать его, предварительно подготовив новый датчик и положив тряпочку под термостат дабы не залить КПП антифризом.

Выкручиваем датчик и резко вынимаем его, а отверстие в термостате затыкаем пальцем.

Далее берем новый датчик и так же стараемся как можно быстрее вставить его в отверстие в термостате и вкрутить новый датчик на место.

После собираем все в обратной последовательности.

Незабываем проверить уровень ОЖ и при необходимости доливаем ее.

ДТОЖ заменен как видите ничего сложно в этом нет.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Проверка исправности функционирования и замена блока датчика измерителя температуры охлаждающей жидкости Toyota Land Cruiser

Проверка исправности функционирования и замена блока датчика измерителя температуры охлаждающей жидкости

Приступайте к выполнению процедуры только после полного остывания двигателя! См. также предупреждения в начале Раздела Антифриз – общие сведения. Помните, что при включенном зажигании вентилятор системы охлаждения может срабатывать даже при заглушенном двигателе.

Проверка

Порядок выполнения
1. При отказе измерителя температуры охлаждающей жидкости в первую очередь проверьте состояние соответствующих предохранителей (см. Бортовое электрооборудование).
2. Если измеритель фиксирует перегрев двигателя, обратитесь к Разделу, посвященному диагностике неисправностей узлов и систем автомобиля во Введении к настоящему Руководству.
3. Если при однозначно холодном двигателе измеритель фиксирует перегрев, отсоедините электропроводку от датчика измерителя. Если после отсоединения электропроводки показания измерителя падают, замените датчик, в противном случае следует проверить электропроводку на участке цепи между датчиком и измерителем на наличие признаков короткого замыкания на массу.
4. Если измеритель при исправных предохранителях не функционирует вовсе (стрелка остается неподвижной даже после 10-минутного прогрева двигателя), заглушите двигатель и отсоедините электропроводку от датчика температуры. При помощи провода-перемычки замкните провод датчика на массу. На короткое время включите зажигание, не запуская двигатель, – если стрелка индикатора отклонится до конца шкалы, замените датчик.

Не оставляйте датчик подключенным дольше, чем это действительно необходимо для проверки!

5. Если датчик никак не отреагирует на подключение, проверьте на обрыв электропроводку. Не исключена также вероятность отказа собственно измерителя.

Замена

Порядок выполнения
1. Снимите крышку корпуса дросселя и фланец впускного воздуховода с корпуса дросселя. Затем снимите фланец корпуса дросселя со впускного трубопровода.
2. Отсоедините от датчика электропроводку.
3. При помощи высокой торцевой головки выверните старый датчик из блока (приготовьтесь к сбору проливаемой жидкости).
4. Вверните с требуемым усилием на место снятого датчика новый, резьбу которого предварительно смажьте токопроводящим герметиком (не тефлоновой лентой или лентой ФУМ). Подсоедините электропроводку.
5. Заправьте систему охлаждения и удостоверьтесь в исправности функционирования измерителя температуры.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
