Проверка исправности функционирования и замена выключателя обогрева заднего стекла

Неисправности

Несмотря на конструктивную простоту схемы обогрева заднего стекла, ломается она достаточно часто. Самой распространенной неисправностью системы считается перегорание предохранителя.

Но есть еще ряд поломок, которые могут произойти с устройством:

  • Повреждение токопроводящих нитей;
  • Окисление контактов;
  • Обрыв проводки питания;
  • Перегорание реле.

Одни из указанных неисправностей приводят к полному отказу работы системы, другие – к снижению ее эффективности или неравномерному прогреву поверхности (на ней остаются не оттаявшие участки).

Элементы цепи

Перегорание предохранителя часто встречающаяся поломка потому, что система при работе потребляет большое количество энергии. Работа обогрева стекла под большой нагрузкой и приводит к тому, что защитный элемент выходит из строя.

Также из строя нередко выходит реле, через которое происходит питание нитей.

Токопроводящие нити

Вторая распространенная проблема – повреждение нитей. Толщина токопроводящей дорожки незначительна и ее очень легко оборвать. Чаще всего нити повреждают сами водители.

Наледь образуется со стороны салона и многие, стараясь побыстрее от нее избавиться, не дожидаясь, когда это сделает обогреватель, удаляют ее ручным способом – с помощью скребков. Но даже самый мягкий скребок легко может повредить токопроводящие дорожки.

При этом система в целом остается работающей, но оборванная нить разогреваться не будет, и на стекле появятся не отогретые участки, снижающие обзорность.

Одна оборванная нить особо не повлияет на обзор, а вот несколько поврежденных дорожек могут серьезно затруднить водителю оценивать происходящие позади машины.

У автовладельца есть возможность восстановить поврежденные нити, но эта процедура осложняется тем, что не всегда удается визуально обнаружить место обрыва, а это необходимо для выполнения ремонтных работ.

Но в этом помогают электрические измерительные приборы – вольтметры, омметры или же мультиметры.

К примеру, при наличии вольтметра технология диагностики такова:

  • «минусовой» щуп прибора подсоединяем к «массе», а «плюсовой» обматываем фольгой (чтобы в процессе проверки острым концом щупа дополнительно не нанести нитям повреждения);
  • Запускаем двигатель и включаем обогреватель стекла;
  • «плюсовым» щупом проводим по нити, которая не греется и смотрим на показания прибора.

Стандартным в нитях является напряжение в 5 В, именно такое значение должен показать вольтметр при касании «плюсового» щупа к дорожке. В месте же обрыва обязательно произойдет скачок напряжения, после чего останется только пометить участок с повреждением.

Примерно по такой же технологии осуществляется и проверка нитей с помощью омметра, с той лишь разницей, что, обрыв определяется по скачку сопротивления.

Иные проблемы

Остальные неисправности обогрева заднего стекла – обрывы проводки, окисления проводов и поломка реле определяются и устраняются теми же способами, что и иных электроприборов – прозвонкой проводов, заменой деталей на заведомо исправные элементы, зачисткой контактов и пр.

Назначение и конструкция

О назначении обогревателя заднего стекла можно судить уже по самому названию системы – путем нагрева он борется с конденсатом, оседающим на поверхность, причиной появления которого является разница температур в салоне и на улице.

В осенне-весенний период этот конденсат становиться причиной «запотевания» (образуется водная пленка, сильно ограничивающая обзорность), а зимой он превращается в наледь и иней, через которые вообще невозможно рассмотреть, что происходит сзади.

Что касается боковых зеркал, то они располагаются снаружи и «запотевать» или замерзать вроде не должны, поскольку перепад температур, как таковой – отсутствует. Зато есть иные причины, по которым на поверхности зеркала образуется водная пленка и иней, снижающие обзорность.

Конструкция любого обогревателя очень проста, и на всех авто они строятся по одному принципу. Если рассматривать только заднее стекло, то система его подогрева включает:

  • Токопроводящие нити и шины, наносимые на прозрачную поверхность (с внутренней стороны);
  • Провода питания подогревателя (запитка осуществляется от бортовой сети);
  • Защитные элементы (реле, предохранитель);
  • Органы управления (клавиша включения с сигнальным диодом, устанавливаемая на передней панели).

Основным рабочим элементом в этой цепи являются нити, проходящие по поверхности. Они обладают достаточно большим сопротивлением, что обеспечивает их нагрев при прохождении по ним электрического тока.

Нити соединяются с шинами, уложенными по краям стекла, вместе с ними они образуют решетку, соответствующую по размерам нагреваемой площади. Одна из шин подключается к цепи питания, а вторая – соединяется с «массой».

Ремкомплекты и средства для восстановления нитей

При ремонтных работах рекомендуется использовать предназначенные для этого ремкомплекты, тем более, что стоят они не особо дорого, а в их комплектацию входит все необходимое.

К примеру, популярный набор для ремонта токопроводящих нитей системы обогрева стекол PERMATEX PER-09117 состоит из:

  • Обезжиривающей салфетки;
  • Наждачной бумаги для зачистки нитей;
  • Клея-компаунда;
  • Активатора;
  • Токопроводящего клея;
  • Самоклеящегося шаблона.

Но помимо ремкомплектов можно приобрести также и просто токопроводящие клеи или пасты.

В целом, выбор средств для ремонта обогрева заднего стекла очень обширен и позволяет найти подходящий вариант для любого автовладельца.

Ниже приведен лишь незначительный список клеев и наборов для таких работ:

  • Набор PERMATEX PER-21351;
  • Клей для ремонта нитей «Контактол»;
  • Клей токопроводящий «Астрохим»;
  • Клей «Matrix»;
  • Токопроводящая краска «Pro Glass»;
  • Клей «AVS Crystal».

И таких средств существует множество

Но при этом важно понимать, что сильно дешевые клеи и лаки далеко не всегда являются качественными и позволяют нормально устранить обрывы

Особенности устройства подогревателя зеркал

Обогрев боковых зеркал заднего вида – еще одна система, влияющая на безопасность движения, хотя и не в такой значительной степени, как аналог для заднего стекла. Поэтому он пока считается опциональным оборудование, которое встречается далеко не на всех авто.

Отметим, что это не отдельная система, а дополнительная. По сути, она состоит только из токопроводящих полосок, нанесенных на специальную подложку, которая закрепляется с внутренней стороны зеркала.

Подключается подсистема к цепи питания обогрева стекла и включаются в работу они совместно.

Наличие подогревателя зеркал несколько облегчает выявление причины неисправности. Все очень просто – если одновременно не работают оба устройства – поломку следует искать в предохранителях, реле и клавише управления.

А вот когда не работает только один из подогревателей – проверяется проводка к ним и места ее соединения и токопроводящие полоски.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по таблице сечения проводов провод сечением 0,17 мм2, что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем .

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70°С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Схема работы

Чтобы знать, как восстановить обогрев заднего стекла автомобиля и с высоким уровнем профессионализма подойти к выполнению ремонта, изучите принцип работы и электрическую схему подключения проводов. От клеммы+ аккумулятора питание направляется на замок зажигания, далее на предохранители и в последнюю очередь на контроллер. После такого пути оно следует на силовой контакт реле. Кузов ТС связан с минусовым выводом аккумулятора. Активация обогревателя подает напряжение на релейную обмотку, далее силовые контакты замыкаются, также происходит соединение релейных выводов. Ток течет по параллельно соединенным лентам обогревателя, далее попадает на минусовый вывод через корпус машины.

Помните, активация обогревателя возможна только при активированном ключе зажигания.

В некоторых случаях в роли располагающего к активации фактора выступает запущенный мотор. Такая особенность обусловлена тем, что аккумулятор не должен преждевременно разряжаться, а учитывая особенности каждой марки авто, объем потребления данной системы может составлять 10-25 А.

14.19 Проверка исправности функционирования и восстановительный ремонт обогревателя заднего стекла / Toyota Land Cruiser

Проверка исправности функционирования и восстановительный ремонт обогревателя заднего стекла

См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.

1. Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную решетку из токопроводящих нитей, наклеенных на внутреннюю поверхность стекла. Активация обогревателя производится при помощи выключателя, расположенного на панели приборов автомобиля. Проверьте исправность функционирования выключателя (см. Раздел Проверка исправности функционирования и замена выключателя обогрева заднего стекла).
2. Мелкие обрывы токопроводящих нитей решетки рабочего элемента нагревателя могут быть устранены без демонтажа заднего стекла.

Проверка

1. Включите зажигание и обогреватель заднего стекла. Прижмите положительный щуп вольтметра к положительной клемме решетки нагревательного элемента, отрицательный щуп прижмите к клемме заземления. Прибор должен зарегистрировать напряжение батареи, в противном случае проверьте состояние предохранителя, выключателя и соединительной электропроводки. Если напряжение в норме, однако, часть нагревателя не работает. Переходите к следующему этапу проверки.
2. Для того чтобы измерять напряжение в ходе описываемых ниже проверок обмотайте положительный щуп вольтметра металлической фольгой, которую легко будет пальцем прижимать непосредственно к токопроводной нити решетки нагревательного элемента (обратитесь к сопроводительной иллюстрации). Отрицательный щуп измерителя подсоедините к клемме заземления решетки.

3. Измерьте напряжение в центральной части каждой из нитей решетки. Показание в 5 – 6 В свидетельствует об исправности состояния нити. Нулевое показание говорит о наличии обрыва между центром нити и положительной стороной элемента. Завышение показания вдвое (10 – 12 В) происходит при наличии обрыва между центром нити и отрицательной стороной элемента. Поочередно проверьте каждую из нитей решетки.
4. При отсутствии обрывов подсоедините отрицательный щуп к массе шасси и повторите проверку, показания не должны измениться, в противном случае имеет место нарушение качества заземления решетки.
5. Для локализации обрыва прижмите отрицательный щуп вольтметра к отрицательной клемме решетки нагревательного элемента. Обернутым фольгой положительным щупом начинайте зондировать токопроводные нити решетки, двигаясь со стороны подачи питания к массе. В точке обрыва показание прибора должно упасть от нескольких вольт до нуля.

Восстановительный ремонт

1. Восстановление целостности токопроводящих нитей производится при помощи специальной двухкомпонентной электропроводной пасты типа Dupont № 4817.
2. Прежде чем приступать к восстановительному ремонту решетки рабочего элемента выключите обогреватель и дайте элементу остыть в течение нескольких минут.
3. Легонько зачистите поврежденный участок нити войлоком, затем тщательно протрите его спиртом.
4. Наклейте две полоски скотча вдоль подлежащего восстановлению участка нити.
5. Тщательно замешайте эпоксидную пасту с отвердителем (следуйте прилагаемым в наборе инструкциям).
6. Нанесите полученный состав на поврежденный участок (с перехлестом примерно в 20 мм на края неповрежденной нити) (обратитесь к сопроводительной иллюстрации).

7. Окончательная полимеризация компаунда происходит через 24 часа, по истечении которых со стекла могут быть сняты защитные полоски скотча.

Не работают стеклоподъемники и зеркала Toyota Land Cruiser Prado 95

Замена реле поворотов на тойота ленд крузер 80

Замена гидроподвески на простую. Ленд Крузер 100.

#Эксперимент удался.Делай так и не плати больше #TOYOTA LAND CRUISER 100.VX.4.2TD.Барыги отдохните!!

После этого ОБОГРЕВ СТЕКЛА станет РАБОТАТЬ КАК НОВЫЙ

Схема питания и принцип работы

Питание обогрева заднего стекла осуществляется не напрямую от источника энергии, а через замок зажигания и этому есть логическое объяснение.

Как и любой нагревательный элемент он при работе потребляет большое количество электроэнергии, поэтому для предотвращения разрядки АКБ (если водитель забыл выключить подогрев), его запитали через замок зажигания.

В целом, схема питания такова: электрический ток после замка проходит через предохранитель и поступает одновременно на вывод клавиши включения обогрева и один силовой контакт реле (второй контакт проводкой соединен с «плюсовой» шиной решетки).

На примере Хендай Акцент это выглядит так.

При включении клавиша замыкает цепь и напряжение от нее подается на релейную обмотку, в результате чего реле замыкает свои силовые контакты и ток подается на «плюсовую» шину и двигается по токопроводящим нитям (из-за чего они нагреваются) к «минусовой» шине.

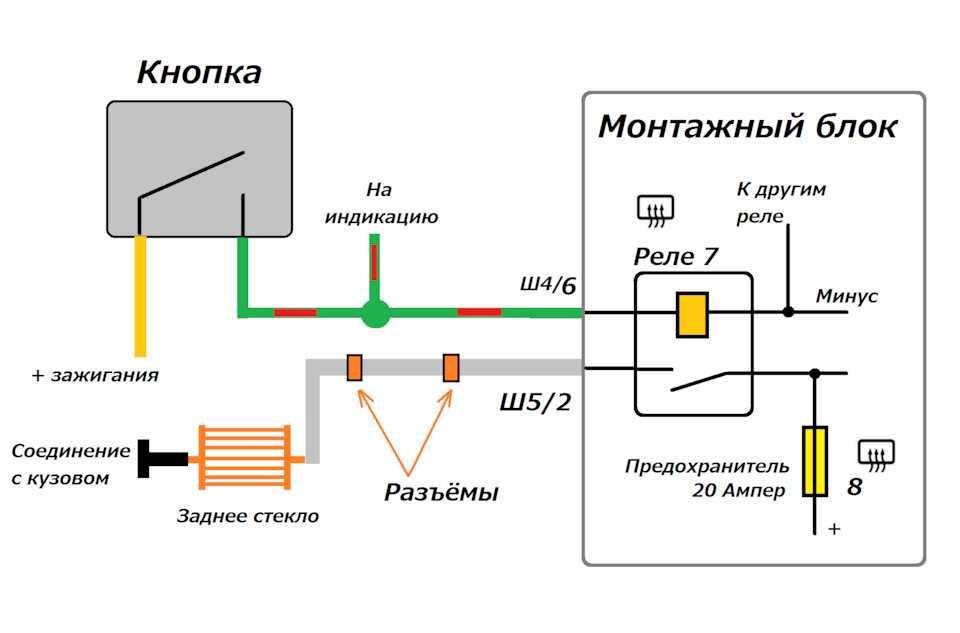

Принципиальная схема показана ниже.

Что влияет на безопасность движения?

Практически все системы обогрева относятся к электроприборам и особой надежностью они не отличаются. Но если не работает, подогрев сидений или руля, то такие неисправности влияют лишь на комфортабельность, и без них вполне можно обойтись.

А вот отсутствие обогрева заднего стекла и боковых зеркал может стать серьезной проблемой, поскольку в этом случае уже оказывается негативное влияние на безопасность движения.

С заледеневшими задним стеклом и боковыми зеркалами водитель полностью лишается обзорности происходящего позади автомобиля, а в таких условиях и до ДТП недалеко.

Также любое движение задним ходом без нормального обзора сзади – малоприятная, а зимой и опасная процедура, поскольку для оценки ситуации водителю нужно высовываться в окно и в этой не очень удобной позе контролировать движение.

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.

Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Способы восстановлены токопроводящих полос

Из всех неисправностей самой неприятной является обрыв токопроводящих нитей. В этом случае вроде и система остается рабочей, но функционирует она неполноценно.

Сложность доставляет тот факт, что полосы, закрепленные на заденем стекле, замене не подлежат, и установить новые не получиться, но вполне можно их восстановить. Ремонт токопроводящих нитей – операция несложная и под силу любому автолюбителю.

Для восстановления полос используется ряд методов.

Токопроводящие пасты, лаки, краски

В магазинах автоаксессуаров можно приобрести ремкомплекты для восстановления токопроводящих полос обогрева стекол, основной составляющей которых и являются указанные лаки и пасты.

Суть ремонта с их помощью очень проста: по бокам поврежденной полосы наклеивается скотч (так, чтобы незакрытой осталась только нить), место обрыва зачищается и обезжиривается.

После этого остается только нанести пасту или лак, дать время на высыхание (обычно – 24 часа), удалить скотч и проверить работоспособность отопителя.

Металлический порошок, лак, клей

Использование стального металлического порошка и связующего вещества – лака или клея. Этот метод хорош тем, что все компоненты найдутся под рукой и покупать ничего не нужно.

Технология ремонта такова: с наружной стороны стекла в месте разрыва закрепляем магнит, а место разрыва по бокам оклеиваем скотчем.

Напильником из любой металлической детали натираем порошок, который прикладываем к месту разрыва (магнит будет его удерживать), далее промазываем его лаком или клеем, после высыхания удаляем скотч.

Суть метода сводится к тому, что металлический порошок, удерживаемый магнитом, соединит между собой полосы системы обогрева, устранив разрыв, а лаком или клеем просто фиксируем полученный мостик.

Применение стружки из цветных металлов

Применение стружки из цветных металлов (медь, латунь) и связующего веществ. Этот метод отличается высокой скоростью ремонта и простотой выполнения.

Технология проведения такая: место разрыва оклеиваем скотчем. Компоненты – стружку и клей (лак) смешиваем в равномерной пропорции. Перед нанесением необходимо включить подогрев.

А далее кисточкой просто наносим смесь, при этом ток, проходящий по полосе, обеспечит быстрое высыхание нанесенного слоя.

Все указанные способы позволяют одинаково хорошо восстановить работоспособность обогрева заднего стекла.
