Пропала зарядка акб. что делать?

3.4.9.1. Проверка системы заряда батареи

Агрегаты системы заряда на автомобилях после 1993 г.

1. Главная плавкая перемычка FL 2,0L
2. Предохранитель IGN 7,5 А
3. Предохранитель Charge 7,5 А
4. Предохранитель АМ1 (50 А)
5. Предохранитель АМ1 FL 1,25
В
6. Генератор
7. Предохранитель АМ2 0,3P

Схема для проверки тока заряда батареи

1. Отсоедините провод от вывода В
2. Амперметр
3. Генератор
4. Вольтметр
5. Батарея

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При неисправности цепи заряда
батареи вывод о выходе из строя генератора следует делать только после
следующих проверок.
2. Проверьте состояние и натяжение
ремня генератора. При обнаружении признаков износа ремень замените.
3. Проверьте затяжку болтов генератора.
4. Проверьте проводку генератора
и регулятора напряжения, надежность крепления и состояние разъемов.
5. Проверьте плавкие перемычки и
предохранители. При обнаружении перегорания выясните причину и устраните.
6. Запустите двигатель и проверьте
звук, издаваемый генератором (воющий или визжащий звук указывает на
износ подшипников).
7. Проверьте плотность электролита
в батарее. Если плотность низкая, зарядите батарею (данный пункт не
относится к необслуживаемым батареям).
8. Проверьте полноту заряда батареи
(при неисправной секции батареи возможен ее перезаряд).
9. Отсоедините кабели от батареи
и очистите.
10. Проверьте работу реле контрольной
лампы (на автомобилях с 1980 по 1992 гг. расположение реле различается,см. рис. , рис. ).
11. Проверьте напряжение на батарее
на неработающем двигателе. Напряжение должно быть около 12 В.
12. Запустите двигатель и снова
проверьте напряжение, которое теперь должно быть от 13,5 до 15,1 В.
13. Включите дальний свет фар. При
нормальной работе системы заряда напряжение должно упасть и снова
возрасти.
14. Если напряжение выше нормального,
замените регулятор напряжения (см. ).
15. Если напряжение ниже нормального,
то проверьте регулятор и генератор, поступив следующим образом.
16. Соедините с массой вывод F (1) на задней
крышке, запустите двигатель, считайте напряжение на батарее и сравните
со стандартным.
17. Если напряжение выше стандартного,
то замените регулятор напряжения.
18. Если напряжение ниже стандартного,
то проверьте генератор (или при отсутствии амперметра сдайте в мастерскую
автосервиса).
19. Если имеется амперметр, то включите
его в схему зарядки (см. рис. ). При отсутствии амперметра можно
воспользоваться трансформатором тока.
20. Доведите обороты двигателя до
2000 об/мин, измерьте ток при выключенных потребителях. Затем включите
дальний свет фар и вентилятор отопителя (переключатель установите
в положение HI). Измерьте ток и сравните со значениями, приведенными
в .

21. Если измеренный ток меньше нормативного, то отремонтируйте
или замените генератор.

Установка АКБ

Монтаж аккумуляторной батареи производится в обратной последовательности. Порядок следующий:

  1. установка аккумулятора на своё место;
  2. присоединение кабеля к клемме “+”;
  3. присоединение кабеля к клемме “-“;
  4. прикручивание крепёжных планок держателя АКБ;
  5. установка навесных элементов;
  6. проверка работоспособности машины.

Важно не перепутать полярность при установке аккумулятора на место. То есть не поставить АКБ неправильно, чтобы с минусовой клеммой соседствовал положительный провод, а с плюсовой – отрицательный

Это грубое нарушение, поэтому последовательность действий необходимо чётко проконтролировать при монтаже.

Следует не забывать и порядок установки: на этот раз сначала “+”, потом “-“. И когда цепь замкнута, обязательно нужно правильно и надёжно закрепить АКБ на его месте. В противном случае тяжёлый элемент при движении может не только оборвать провода, но и значительно повредить другие узлы машины.

Снятие АКБ

Открытый доступ к аккумулятору ещё не означает, что можно отключать провода. Сначала следует отсоединить элементы крепления, которые держат АКБ на одном месте при движении. Сам аккумулятор стоит на пластмассовой платформе, в которую болтами вкручиваются специальные планки. Именно они фиксируют тяжёлый элемент в неподвижном состоянии.

Как только АКБ освободился от креплений, можно приступить к отключению батареи от сети. Для этого необходимо сначала отвернуть гайки крепления клемм. Размер гайки – 10 мм.

Ослабили обе клеммы – отрицательного и положительного зарядов, затем снимаете минусовый провод, а после – плюсовый. Это строгая последовательность, которой должен придерживаться каждый автовладелец независимо от марки и модели машины.

После отключения кабелей надо извлечь аккумулятор из подкапотного пространства. Лучше это делать двумя руками, так как АКБ очень тяжёлый. Одной рукой источник питания можно попросту не удержать и случайно уронить, получив при этом травму или повредив машину.

Проверка зарядки АКБ

Обычно такой вопрос возникает у автовладельцев при появлении значка “аккумулятора” на приборной панели. Нередки случаи, когда данная лампа загорается при перезаряде батареи (и такое бывает). Если лампа загорается в половину накала, значит идёт слабая зарядка. У некоторых этот индикатор может и не сработать на отсутствие зарядки, вводя Вас в заблуждение. Когда лампа загорается в связке с другими индикаторами, это вовсе не сигнализирует об отсутствии зарядки.

Как видите по индикатору определить причину неисправности сложно, все зависит от конкретной марки автомобиля и проблемы. Самый верный способ проверить – открыть капот и проверить зарядку.

Индикатор зарядки

Первое что надо сделать в случае отсутствия зарядки – убедиться в том что она действительно отсутствует. У “здорового” автомобиля напряжение бортовой сети колеблется от 13,5 В до 15 В. Если батарея еще не села совсем и Ваш автомобиль еще заводиться, то проще всего проверить зарядку с помощью Автосканера ELM327 (в статье подробно описан этот прибор), который покажет Вам реальную картину напряжения бортовой сети. Если такового под рукой нет, тогда Вам в помощь мультиметр (поставьте его в режим постоянного напряжения до 20В). Если любой из приборов показал меньше 12 В при запущенном ДВС автомобиля, то причина ясна – нет заряда АКБ.

Проверка напряжения бортовой сети с помощью мультиметра

Если под рукой нет никакого тестера, тогда придется идти в ближайший автомагазин или прикупить дешевый индикатор на aliexpress, стоимость его порядка 200 рублей:

дешевый индикатор с aliexpress

Если и такого индикатора не удалось достать, тогда есть ещё пару способов проверить зарядку. 1) Запустите двигать, включите фары, затем на полную мощность включите мотор отопителя салона (печку). Если генератор не даёт заряд то свет фар потускнеет как только вы включите печку. Можно проводить тест в обратном порядке, то есть включить вначале печку, а затем фары. В данном случае обороты моторчика печки заметно просядут. При этом тест проводите не на холостых оборотах двигателя, держите обороты около 2-3х тыс. об. в минуту.

2) Есть еще один способ как проверить идет ли зарядка АКБ – при запущенном двигателе снять минусовую клемму с АКБ. Если зарядка с генератора не поступает, то Ваш автомобиль моментально заглохнет. Многие скажут что этот способ самый эффективный и проверенный, но я не могу его “рекламировать”, так как бывали случаи, что после такого безобидного теста приходилось уже точно нести генератор в ремонт. Проверять автомобиль таким способом или нет – решать Вам.

Такие способы диагностики конечно не дадут таких точных результатов как мультиметр, но в экстремальных ситуация выбор не всегда есть.

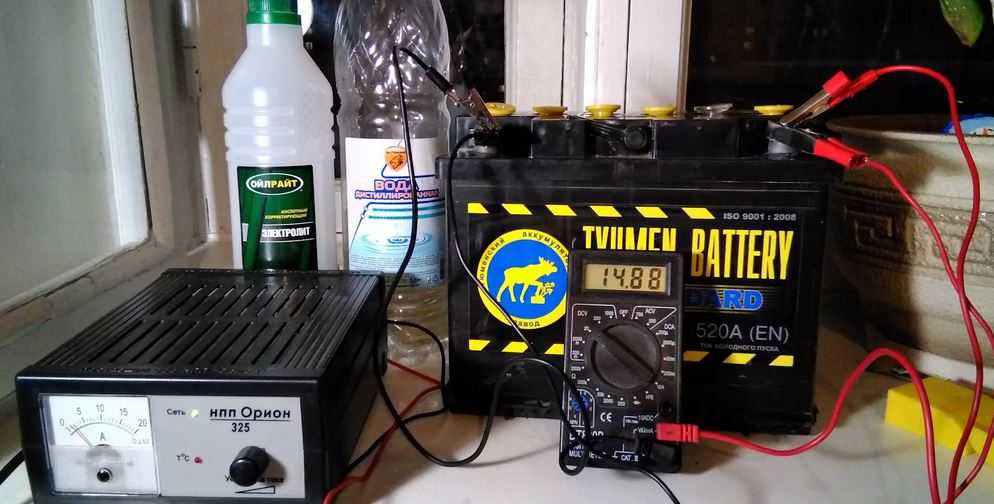

Принцип зарядки АКБ

Существует два способа зарядки АКБ:

  • Зарядка постоянным током
  • Зарядка постоянным напряжением

Какой из них лучше однозначно сказать нельзя. Всё зависит от того, чего Вы хотите добиться. Быстроты зарядки или полной зарядки. Я предпочитаю заряжать АКБ вторым способом. И далее я обосную свою позицию.

Зарядное устройство постоянным током значительно проще схематически и дешевле в изготовлении. Зарядное устройство постоянным напряжением значительно сложней схематически и дороже в изготовлении. Те кто заряжал аккумуляторы старыми советскими зарядками (кстати очень замечательными по своим техническим параметрам и надёжностью исполнения и работы) знают теорию.

Если АКБ полностью разряжена – откручиваем пробочки на АКБ, подключаем АКБ к зарядке, выставляем ток в одну десятую от ёмкости АКБ и заряжаем 12 часов. Через 12 часов уменьшаем ток на половину (до одной двадцатой от ёмкости) и дозаряжаем час-два, пока электролит не начинает “кипеть”, отключаем зарядку. Кипение электролита это процесс выделения из него паров водорода. В идеале кипеть электролит не должен. Потому что потом придётся брать ареометр, мерить его плотность и добавлять дисцилированную воду. Поэтому нужно постоянно понижать ток.

Если АКБ потеряла свою ёмкость в процессе жёсткой эксплуатации, глубокого разряда или просто старения, она может зарядиться за пару часов. И электролит начнёт кипеть через час после подключения зарядки.

Зарядка постоянным током подразумевает, что при зарядке напряжение повышается. И как только напряжение превысит 14,40 вольт электролит закипит по-любому. Что делать в таком случае?.. Вариант первый – следить за процессом зарядки постоянно понижая ток, держа напряжение зарядки на отметке 14,40 вольт. Вариант второй – использовать автомат, который следит за этим сам. Но следит за напряжением, понижая ток заряда по мере надобности. Это и есть зарядка вторым способом – постоянным напряжением.

Второй фундаментально важный момент – правильная зарядка АКБ на ВСЕ 100 % электрической ёмкости:

ПОЛНОСТЬЮ ЗАРЯДИТЬ АКБ (НА ВСЕ 100% ЕЁ ЭЛЕКТРИЧЕСКОЙ ЁМКОСТИ) БЕЗ ВЫКИПАНИЯ ЭЛЕКТРОЛИТА МОЖНО ТОЛЬКО НАПРЯЖЕНИЕМ 14,40 ВОЛЬТ !

Я предпочитаю заряжать АКБ постоянным напряжением 14,40 вольт. Практика такова, что зарядить аккумулятор на 100 % достаточно сложно. Когда АКБ набрала свою ёмкость на 95 % ток её заряда очень маленький, а на 99% он просто мизерный и может быть всего 30 миллиампер. Я отмечу одну деталь – это всё на грани кипения электролита. Теоретически электролит начинает кипеть при напряжении заряда 14,41 вольт при условии, что АКБ сделана идеально, а при 14,40 не кипит. На практике это может быть и 14,38 вольт и 14,42. Всё зависит от изготовителя АКБ и индивидуально для каждой конкретной АКБ. Но суть, надеюсь Вы, дорогой читатель, уловили.

Недостатком зарядки по напряжению является время зарядки. Обычно АКБ набирает полную ёмкость заряда (100 %) за время более суток. Здесь очень важен ток зарядки на начальном этапе. Можно заряжать на начальном этапе и током в одну пятую от ёмкости. Тогда время зарядки сократится. Как и время службы АКБ, но незначительно. Теорию зарядки никто не отменял. Предпочтительней не выходить за рамки тока зарядки более одной десятой от ёмкости АКБ. Выбирать Вам, читатель.

Проверка

Для проверки работоспособности трансформатора ЗУ достаточно подключить параллельно выводам лампу, номинал которой соответствует зарядному устройству. Можно проверить наличие напряжения на выводах зарядного устройства тестером (цифровым мультиметром).

Полное представление о состоянии можно получить только при проверке зарядного устройства мультиметром. Для различных приборов подзарядка происходит по-разному, и очевидно, методы проверки различны.

Мобильные телефоны и компьютеры

Проверка ЗУ мобильного телефона или планшетного компьютера сводится к измерению напряжения на выводах. Оно должно соответствовать указанному в руководстве по эксплуатации или наклейке (маркировке) на корпусе.

Мультиметр переводится в режим измерения напряжения постоянного тока, если он не поддерживает функцию автоматической настройки. Иногда контакты разъема ЗУ настолько малы, что добраться до них щупами мультиметра не представляется возможным.

В этом случае можно аккуратно воспользоваться обычными стальными швейными иглами. Если и в этом случае произвести измерение невозможно, необходимо разобрать корпус ЗУ и найти выводы, к которым припаиваются концы электрошнура.

Электроинструменты и бытовая техника

Зарядку аккумуляторов электроинструментов производят при помощи более совершенных приборов. Такие ЗУ имеют, как правило, три вывода: два силовых и один управляющий. Управляющий служит для передачи информации о состоянии батареи в ЗУ. При достижении номинального заряда или перегреве аккумулятора, ток ЗУ ограничивается.

Для проверки измеряется напряжение на выводах силовых контактов. На этом проверка и закончилась бы, но бывают случаи, когда при исправном ЗУ аккумуляторы не заряжаются, или же оно отключается очень быстро, не зарядив батарею.

В этом случае необходимо измерять напряжение зарядки при подключенном аккумуляторе. Так как зарядные устройства выполнены с контактами, защищенными от доступа посторонних предметов, придется разобрать корпус и припаять к выводам провода. Иногда это сделать просто, а иногда приходится приложить усилие, проделывая борозды в корпусе острым ножом.

После этого можно проверить заряд с помощью мультиметра, используя для подключения провода. Если измеряемая величина колеблется от номинальной до нуля, скорее всего, произошло ослабление силовых контактов

Если происходит преждевременное отключение, необходимо обратить внимание на управляющий контакт

Автомобили и мотоциклы

Особого внимания заслуживает способ проверки зарядных устройств для автомобильных аккумуляторов. Они используются для периодической зарядки, когда автомобиль или мотоцикл используется редко и зарядка от генератора не производится.

Такие ЗУ могут быть довольно мощными, использоваться и как пусковые устройства, выдающие большой ток. В их конструкцию могут быть включены вентиляторы охлаждения, измерительные приборы – вольтметр и амперметр или контрольная лампа в качестве тестера зарядки.

В первую очередь измеряется выходное напряжение зарядки. Для заряженного аккумулятора с напряжением 12 В, оно должно быть в пределах 13,2 – 14,4 В.

Напряжение измеряется мультиметром, в режиме DCV, подключенным параллельно выводам ЗУ. Если при полностью разряженной батарее ЗУ не обеспечивает напряжение зарядки более 13,2 В, то применять его нельзя, подзарядка не будет происходить. Одновременно производится поверка вольтметра на корпусе, если он предусмотрен конструкцией.

Следующим шагом производится измерение силы зарядного тока. Если ЗУ автоматическое, он должен соответствовать 1/10 емкости батареи. Если предусмотрено ручное управление, ток выставляется при помощи регулятора. Его измеряется мультиметром в режиме амперметра, включенным в цепь последовательно.

Для пусковых устройств производится проверка при максимальном пусковом токе. Исправное зарядное устройство после отключения должно обеспечить заряд не менее 13,2 В.

Проблемы при снятии аккумулятора

В кроссовере C-HR японского автоконцерна Тойота аккумулятор расположен под капотом, как у большинства моделей этого производителя. Если смотреть на подкапотное пространство со стороны фар, то аккумулятор будет установлен справа.

Как правило, в комплекте с завода машина идёт с оригинальной аккумуляторной батарей на 80 Ач.

Для тех, кто решил снять этот электрический элемент своими руками, проблема может возникнуть с извлечением источника питания из посадочного места. Над самим элементом расположено ещё несколько коммуникаций, которые осложняют подход к нему.

Перед тем как пытаться извлечь батарею, надо освободить АКБ от всех мешающих проводов и пластмассовых деталей. Для этого достаточно отвернуть крепления к кожуху и откинуть в сторону. Не нужно разбирать всё до винтика.

Статья Обзор, «резвого как хэтчбек», кроссовера Тойота C-HR Hybrid 1.8 G

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Причины отсутствия зарядки АКБ

Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:

  • Слабый контакт клемм АКБ;
  • Обрыв ремня генератора;
  • Перегоревший предохранитель зарядки аккумулятора;
  • Вышедшая из строя аккумуляторная батарея;
  • Обрыв проводки или её короткое замыкание;
  • Вышедший из строя генератор автомобиля.

Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться

Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается

Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.

Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.

Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.

Зарядка АКБ

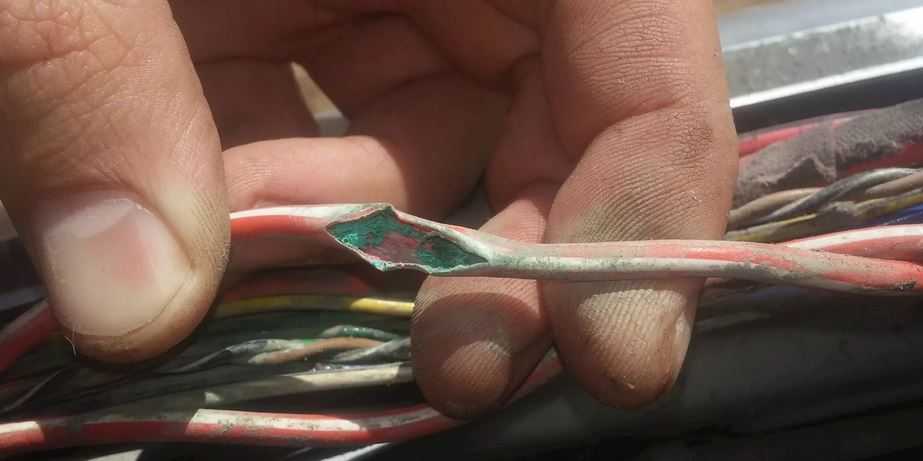

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.

Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора

Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог

Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.

Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.

Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.

Регулятор напряжения

Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.

Как разобрать генератор

После того как генератор снят. Его необходимо осмотреть внешне. На наличие трещин. Ротор должен свободно вращаться. При вращении не должны быть слышны скрипы и стуки. Если подклинивают подшипники. Это также приводит к потере зарядки генератора. Ротор в этом случае подтормаживает. Сила магнитного потока колеблется. В результате не создаётся требуемое напряжение.

Не должно быть радиального и осевого смещения ротора. Это также приводит к торможению вращения.

Разборка генератора начинается со снятия щеточного узла. На современных генераторах он выполнен совместно с реле регулятором.

Снятие щеточного узла

Для этого необходимо отверткой открутить два крепёжных винта. Снять реле регулятор вместе со щетками.

Если не сделать этого в первую очередь. Повредятся контактные кольца. Потому что угольные контакты прижимаются к ним пружинами. И при дальнейшем снятии задней крышки. Контакты зацепятся за кольца. И потянут их. В результате может произойти обрыв проводки.

Откручивание и снятие приводного шкива.

Шкив прикручен гайкой с большим усилием через гравер. Поэтому необходимо надёжно закрепить шкив. Для этого следует надеть на шкив старый приводной ремень. Плотно об жать его и сжать в тисках. Отвернуть гайку. При помощи съёмника стянуть шкив с вала. Без съёмника  снять шкив может не получиться. Потому что помимо того что он притянут гайкой. Вал на котором сидит шкив. Имеет коническую форму. Поэтому Шкив плотно сидит на шкиву

Демонтаж диодного моста

Блок с диодами крепится при помощи шурупов. К нему прикручены контакты от обмоток статора. После того как откручены все гайки Диодный блок следует демонтировать.

После того как снят диодный мост снимается статор

Снятие задней крышки генератора

Откручиваются крепежные болты и снимается задняя крышка генератора. В крышке встроен подшипник. Он будет удерживать крышку на своем месте. Чтобы снять крышку необходимо приложить равномерное усилие с противоположных сторон. И пытаться раскачать её. Чтобы подшипник вышел из своего посадочного места.

Снятие передней крышки с ротора

Более сложная задача снять переднюю крышку. Потому что подшипник напрессован на вал. А к корпусу с обратной стороны он закреплен при помощи специальной пластинки. При сборке сначала устанавливается подшипник. Затем вместе с крышкой напрессовывается на вал.

Поэтому при демонтаже передней крышки

Очень важно не повредить её съемником. Крышка хрупкая и легко ломается

Следует смазать место посадки подшипника проникающей жидкостью. Например WD-40.

Самый эффективный способ вы прессовки подшипника заключается в следующем.

 Необходимо установить на твердую поверхность деревянный брусок. Перевернуть вал ротора в низ. Держась за крышку ударить торцом вала по деревянному бруску. Метод сто процентный. Но не требует фанатизма. Желательно не  повредить резьбу на конце вала. Что бы не возникло затем проблем с накручиванием гайки. Удары не должны быть сильными. Может повредится крышка.

Несильные резкие удары постепенно вы прессуют подшипник с вала. Нельзя ударять по валу сверху даже через деревянный брусок. Потому что удар не будет наноситься строго по оси вала.  Не соосный удар не даст результатов, и затруднит снятие подшипника. К тому же возникает большая вероятность разрушения передней крышки.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Инструкция проверки

Реле

Факт перенапряжения в районе бортовой сети автомобиля может стать причиной прекращения работы не одного прибора. Реле-регулятор генератора нужен для того, чтобы поддерживать правильную разность потенциалов. Чтобы проверить, нормально ли функционирует данный прибор, нужно:

  1. Переключить в режим измерения напряжения мультиметр.
  2. Завести автомобиль.
  3. Замерить уровень напряжения на клеммах аккумулятора или же на генераторных выходах. Оптимальное значение должно колебаться в районе 14-14,2 В.
  4. Нажать на акселератор (как раз тут пригодится помощник, о котором указывалось ранее). Уровень напряжения не должен измениться более чем на 0,5 В. Если же это не так, то можно с уверенностью говорить о неисправности реле-регулятора.

Диодный мост

Данное устройство состоит из шести диодов, которые объединяются в пластину, из которых одна – отрицательная, а вторая – положительная. Три диода имеют массу на катоде, а остальные – на аноде. Осуществить проверку диодного поста можно по этой схеме:

Автовладельцы должны обратить внимание на то, что сопротивление ни в коем случае не должно быть равно нулю. Если же это так, то есть вероятность пробоя диода.
О диодном пробое может сказать также факт отсутствия какого-либо сопротивления в обе стороны в процессе подключения. Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма

Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма.

Статор

Данный блок имеет вид полого металлического цилиндра, внутри которого аккуратно уложены генераторные обмотки. Инструкция проверка этого агрегата выглядит следующим образом:

  • Выводы стартера отсоединить от диодного моста.
  • Осмотреть состояние обмотки, ведь на ней не должно быть любого рода повреждений или подгораний.
  • Поставить мультиметр в режим измерения сопротивления.
  • Проверить обмотку на наличие пробоев: замерить уровень сопротивления между статорным корпусом и любым из выводов обмотки. Данное значение, как это ни странно, попадает в категорию, когда чем больше, тем лучше. Идеальный вариант, когда оно стремится к бесконечности. А если прибор показывает значение, которое ниже 50 КОм, это свидетельствует о скором выходе из строя всего автогенератора.

Ротор

Этот узел выполнен в форме металлического стержня. На который как раз и наматывается обмотку, а на его концах прикреплены кольца, по которым скользят генераторные щетки. Для осуществления диагностики данного механизма следуйте следующим рекомендациям:

  1. Я рекомендую извлечь ротор и осмотреть состояние подшипников и обмотки.
  2. Присоединить измерительные щупы к контактным кольцам (мультиметр все так же должен находиться в режиме измерения сопротивления). Значение данного показателя должно находиться в пределах 2,3-5,1 Ом.
  3. Несоответствие показателю: сопротивление не показывает совсем – в обмотке произошел обрыв; сопротивление выше – возможен плохой контакт или же дело в том, что выводы обмотки не припаяны как следует к кольцам; сопротивление ниже – возможность межвиткового замыкания.

Вышеприведенная инструкция диагностики автомобильного генератора поможет вовремя выявить неисправности в его работе в так называемых полевых условиях. А это станет причиной предотвращения многих проблем в общем состоянии автомобиля. Кстати, этот алгоритм найдет применение при проверке большинства современных авто, а также на многих отечественных. Но, я повторяю, главное условие заключается в том, чтобы напряжение бортовой сети равнялось 12 В.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Пропала зарядка акб. что делать?

3.4.9.1. Проверка системы заряда батареи

Агрегаты системы заряда на автомобилях после 1993 г.

1. Главная плавкая перемычка FL 2,0L
2. Предохранитель IGN 7,5 А
3. Предохранитель Charge 7,5 А
4. Предохранитель АМ1 (50 А)
5. Предохранитель АМ1 FL 1,25
В
6. Генератор
7. Предохранитель АМ2 0,3P

Схема для проверки тока заряда батареи

1. Отсоедините провод от вывода В
2. Амперметр
3. Генератор
4. Вольтметр
5. Батарея

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При неисправности цепи заряда
батареи вывод о выходе из строя генератора следует делать только после
следующих проверок.
2. Проверьте состояние и натяжение
ремня генератора. При обнаружении признаков износа ремень замените.
3. Проверьте затяжку болтов генератора.
4. Проверьте проводку генератора
и регулятора напряжения, надежность крепления и состояние разъемов.
5. Проверьте плавкие перемычки и
предохранители. При обнаружении перегорания выясните причину и устраните.
6. Запустите двигатель и проверьте
звук, издаваемый генератором (воющий или визжащий звук указывает на
износ подшипников).
7. Проверьте плотность электролита
в батарее. Если плотность низкая, зарядите батарею (данный пункт не
относится к необслуживаемым батареям).
8. Проверьте полноту заряда батареи
(при неисправной секции батареи возможен ее перезаряд).
9. Отсоедините кабели от батареи
и очистите.
10. Проверьте работу реле контрольной
лампы (на автомобилях с 1980 по 1992 гг. расположение реле различается,см. рис. , рис. ).
11. Проверьте напряжение на батарее
на неработающем двигателе. Напряжение должно быть около 12 В.
12. Запустите двигатель и снова
проверьте напряжение, которое теперь должно быть от 13,5 до 15,1 В.
13. Включите дальний свет фар. При
нормальной работе системы заряда напряжение должно упасть и снова
возрасти.
14. Если напряжение выше нормального,
замените регулятор напряжения (см. ).
15. Если напряжение ниже нормального,
то проверьте регулятор и генератор, поступив следующим образом.
16. Соедините с массой вывод F (1) на задней
крышке, запустите двигатель, считайте напряжение на батарее и сравните
со стандартным.
17. Если напряжение выше стандартного,
то замените регулятор напряжения.
18. Если напряжение ниже стандартного,
то проверьте генератор (или при отсутствии амперметра сдайте в мастерскую
автосервиса).
19. Если имеется амперметр, то включите
его в схему зарядки (см. рис. ). При отсутствии амперметра можно
воспользоваться трансформатором тока.
20. Доведите обороты двигателя до
2000 об/мин, измерьте ток при выключенных потребителях. Затем включите
дальний свет фар и вентилятор отопителя (переключатель установите
в положение HI). Измерьте ток и сравните со значениями, приведенными
в .

21. Если измеренный ток меньше нормативного, то отремонтируйте
или замените генератор.

Установка АКБ

Монтаж аккумуляторной батареи производится в обратной последовательности. Порядок следующий:

  1. установка аккумулятора на своё место;
  2. присоединение кабеля к клемме “+”;
  3. присоединение кабеля к клемме “-“;
  4. прикручивание крепёжных планок держателя АКБ;
  5. установка навесных элементов;
  6. проверка работоспособности машины.

Важно не перепутать полярность при установке аккумулятора на место. То есть не поставить АКБ неправильно, чтобы с минусовой клеммой соседствовал положительный провод, а с плюсовой – отрицательный

Это грубое нарушение, поэтому последовательность действий необходимо чётко проконтролировать при монтаже.

Следует не забывать и порядок установки: на этот раз сначала “+”, потом “-“. И когда цепь замкнута, обязательно нужно правильно и надёжно закрепить АКБ на его месте. В противном случае тяжёлый элемент при движении может не только оборвать провода, но и значительно повредить другие узлы машины.

Снятие АКБ

Открытый доступ к аккумулятору ещё не означает, что можно отключать провода. Сначала следует отсоединить элементы крепления, которые держат АКБ на одном месте при движении. Сам аккумулятор стоит на пластмассовой платформе, в которую болтами вкручиваются специальные планки. Именно они фиксируют тяжёлый элемент в неподвижном состоянии.

Как только АКБ освободился от креплений, можно приступить к отключению батареи от сети. Для этого необходимо сначала отвернуть гайки крепления клемм. Размер гайки – 10 мм.

Ослабили обе клеммы – отрицательного и положительного зарядов, затем снимаете минусовый провод, а после – плюсовый. Это строгая последовательность, которой должен придерживаться каждый автовладелец независимо от марки и модели машины.

После отключения кабелей надо извлечь аккумулятор из подкапотного пространства. Лучше это делать двумя руками, так как АКБ очень тяжёлый. Одной рукой источник питания можно попросту не удержать и случайно уронить, получив при этом травму или повредив машину.

Проверка зарядки АКБ

Обычно такой вопрос возникает у автовладельцев при появлении значка “аккумулятора” на приборной панели. Нередки случаи, когда данная лампа загорается при перезаряде батареи (и такое бывает). Если лампа загорается в половину накала, значит идёт слабая зарядка. У некоторых этот индикатор может и не сработать на отсутствие зарядки, вводя Вас в заблуждение. Когда лампа загорается в связке с другими индикаторами, это вовсе не сигнализирует об отсутствии зарядки.

Как видите по индикатору определить причину неисправности сложно, все зависит от конкретной марки автомобиля и проблемы. Самый верный способ проверить – открыть капот и проверить зарядку.

Индикатор зарядки

Первое что надо сделать в случае отсутствия зарядки – убедиться в том что она действительно отсутствует. У “здорового” автомобиля напряжение бортовой сети колеблется от 13,5 В до 15 В. Если батарея еще не села совсем и Ваш автомобиль еще заводиться, то проще всего проверить зарядку с помощью Автосканера ELM327 (в статье подробно описан этот прибор), который покажет Вам реальную картину напряжения бортовой сети. Если такового под рукой нет, тогда Вам в помощь мультиметр (поставьте его в режим постоянного напряжения до 20В). Если любой из приборов показал меньше 12 В при запущенном ДВС автомобиля, то причина ясна – нет заряда АКБ.

Проверка напряжения бортовой сети с помощью мультиметра

Если под рукой нет никакого тестера, тогда придется идти в ближайший автомагазин или прикупить дешевый индикатор на aliexpress, стоимость его порядка 200 рублей:

дешевый индикатор с aliexpress

Если и такого индикатора не удалось достать, тогда есть ещё пару способов проверить зарядку. 1) Запустите двигать, включите фары, затем на полную мощность включите мотор отопителя салона (печку). Если генератор не даёт заряд то свет фар потускнеет как только вы включите печку. Можно проводить тест в обратном порядке, то есть включить вначале печку, а затем фары. В данном случае обороты моторчика печки заметно просядут. При этом тест проводите не на холостых оборотах двигателя, держите обороты около 2-3х тыс. об. в минуту.

2) Есть еще один способ как проверить идет ли зарядка АКБ – при запущенном двигателе снять минусовую клемму с АКБ. Если зарядка с генератора не поступает, то Ваш автомобиль моментально заглохнет. Многие скажут что этот способ самый эффективный и проверенный, но я не могу его “рекламировать”, так как бывали случаи, что после такого безобидного теста приходилось уже точно нести генератор в ремонт. Проверять автомобиль таким способом или нет – решать Вам.

Такие способы диагностики конечно не дадут таких точных результатов как мультиметр, но в экстремальных ситуация выбор не всегда есть.

Принцип зарядки АКБ

Существует два способа зарядки АКБ:

  • Зарядка постоянным током
  • Зарядка постоянным напряжением

Какой из них лучше однозначно сказать нельзя. Всё зависит от того, чего Вы хотите добиться. Быстроты зарядки или полной зарядки. Я предпочитаю заряжать АКБ вторым способом. И далее я обосную свою позицию.

Зарядное устройство постоянным током значительно проще схематически и дешевле в изготовлении. Зарядное устройство постоянным напряжением значительно сложней схематически и дороже в изготовлении. Те кто заряжал аккумуляторы старыми советскими зарядками (кстати очень замечательными по своим техническим параметрам и надёжностью исполнения и работы) знают теорию.

Если АКБ полностью разряжена – откручиваем пробочки на АКБ, подключаем АКБ к зарядке, выставляем ток в одну десятую от ёмкости АКБ и заряжаем 12 часов. Через 12 часов уменьшаем ток на половину (до одной двадцатой от ёмкости) и дозаряжаем час-два, пока электролит не начинает “кипеть”, отключаем зарядку. Кипение электролита это процесс выделения из него паров водорода. В идеале кипеть электролит не должен. Потому что потом придётся брать ареометр, мерить его плотность и добавлять дисцилированную воду. Поэтому нужно постоянно понижать ток.

Если АКБ потеряла свою ёмкость в процессе жёсткой эксплуатации, глубокого разряда или просто старения, она может зарядиться за пару часов. И электролит начнёт кипеть через час после подключения зарядки.

Зарядка постоянным током подразумевает, что при зарядке напряжение повышается. И как только напряжение превысит 14,40 вольт электролит закипит по-любому. Что делать в таком случае?.. Вариант первый – следить за процессом зарядки постоянно понижая ток, держа напряжение зарядки на отметке 14,40 вольт. Вариант второй – использовать автомат, который следит за этим сам. Но следит за напряжением, понижая ток заряда по мере надобности. Это и есть зарядка вторым способом – постоянным напряжением.

Второй фундаментально важный момент – правильная зарядка АКБ на ВСЕ 100 % электрической ёмкости:

ПОЛНОСТЬЮ ЗАРЯДИТЬ АКБ (НА ВСЕ 100% ЕЁ ЭЛЕКТРИЧЕСКОЙ ЁМКОСТИ) БЕЗ ВЫКИПАНИЯ ЭЛЕКТРОЛИТА МОЖНО ТОЛЬКО НАПРЯЖЕНИЕМ 14,40 ВОЛЬТ !

Я предпочитаю заряжать АКБ постоянным напряжением 14,40 вольт. Практика такова, что зарядить аккумулятор на 100 % достаточно сложно. Когда АКБ набрала свою ёмкость на 95 % ток её заряда очень маленький, а на 99% он просто мизерный и может быть всего 30 миллиампер. Я отмечу одну деталь – это всё на грани кипения электролита. Теоретически электролит начинает кипеть при напряжении заряда 14,41 вольт при условии, что АКБ сделана идеально, а при 14,40 не кипит. На практике это может быть и 14,38 вольт и 14,42. Всё зависит от изготовителя АКБ и индивидуально для каждой конкретной АКБ. Но суть, надеюсь Вы, дорогой читатель, уловили.

Недостатком зарядки по напряжению является время зарядки. Обычно АКБ набирает полную ёмкость заряда (100 %) за время более суток. Здесь очень важен ток зарядки на начальном этапе. Можно заряжать на начальном этапе и током в одну пятую от ёмкости. Тогда время зарядки сократится. Как и время службы АКБ, но незначительно. Теорию зарядки никто не отменял. Предпочтительней не выходить за рамки тока зарядки более одной десятой от ёмкости АКБ. Выбирать Вам, читатель.

Проверка

Для проверки работоспособности трансформатора ЗУ достаточно подключить параллельно выводам лампу, номинал которой соответствует зарядному устройству. Можно проверить наличие напряжения на выводах зарядного устройства тестером (цифровым мультиметром).

Полное представление о состоянии можно получить только при проверке зарядного устройства мультиметром. Для различных приборов подзарядка происходит по-разному, и очевидно, методы проверки различны.

Мобильные телефоны и компьютеры

Проверка ЗУ мобильного телефона или планшетного компьютера сводится к измерению напряжения на выводах. Оно должно соответствовать указанному в руководстве по эксплуатации или наклейке (маркировке) на корпусе.

Мультиметр переводится в режим измерения напряжения постоянного тока, если он не поддерживает функцию автоматической настройки. Иногда контакты разъема ЗУ настолько малы, что добраться до них щупами мультиметра не представляется возможным.

В этом случае можно аккуратно воспользоваться обычными стальными швейными иглами. Если и в этом случае произвести измерение невозможно, необходимо разобрать корпус ЗУ и найти выводы, к которым припаиваются концы электрошнура.

Электроинструменты и бытовая техника

Зарядку аккумуляторов электроинструментов производят при помощи более совершенных приборов. Такие ЗУ имеют, как правило, три вывода: два силовых и один управляющий. Управляющий служит для передачи информации о состоянии батареи в ЗУ. При достижении номинального заряда или перегреве аккумулятора, ток ЗУ ограничивается.

Для проверки измеряется напряжение на выводах силовых контактов. На этом проверка и закончилась бы, но бывают случаи, когда при исправном ЗУ аккумуляторы не заряжаются, или же оно отключается очень быстро, не зарядив батарею.

В этом случае необходимо измерять напряжение зарядки при подключенном аккумуляторе. Так как зарядные устройства выполнены с контактами, защищенными от доступа посторонних предметов, придется разобрать корпус и припаять к выводам провода. Иногда это сделать просто, а иногда приходится приложить усилие, проделывая борозды в корпусе острым ножом.

После этого можно проверить заряд с помощью мультиметра, используя для подключения провода. Если измеряемая величина колеблется от номинальной до нуля, скорее всего, произошло ослабление силовых контактов

Если происходит преждевременное отключение, необходимо обратить внимание на управляющий контакт

Автомобили и мотоциклы

Особого внимания заслуживает способ проверки зарядных устройств для автомобильных аккумуляторов. Они используются для периодической зарядки, когда автомобиль или мотоцикл используется редко и зарядка от генератора не производится.

Такие ЗУ могут быть довольно мощными, использоваться и как пусковые устройства, выдающие большой ток. В их конструкцию могут быть включены вентиляторы охлаждения, измерительные приборы – вольтметр и амперметр или контрольная лампа в качестве тестера зарядки.

В первую очередь измеряется выходное напряжение зарядки. Для заряженного аккумулятора с напряжением 12 В, оно должно быть в пределах 13,2 – 14,4 В.

Напряжение измеряется мультиметром, в режиме DCV, подключенным параллельно выводам ЗУ. Если при полностью разряженной батарее ЗУ не обеспечивает напряжение зарядки более 13,2 В, то применять его нельзя, подзарядка не будет происходить. Одновременно производится поверка вольтметра на корпусе, если он предусмотрен конструкцией.

Следующим шагом производится измерение силы зарядного тока. Если ЗУ автоматическое, он должен соответствовать 1/10 емкости батареи. Если предусмотрено ручное управление, ток выставляется при помощи регулятора. Его измеряется мультиметром в режиме амперметра, включенным в цепь последовательно.

Для пусковых устройств производится проверка при максимальном пусковом токе. Исправное зарядное устройство после отключения должно обеспечить заряд не менее 13,2 В.

Проблемы при снятии аккумулятора

В кроссовере C-HR японского автоконцерна Тойота аккумулятор расположен под капотом, как у большинства моделей этого производителя. Если смотреть на подкапотное пространство со стороны фар, то аккумулятор будет установлен справа.

Как правило, в комплекте с завода машина идёт с оригинальной аккумуляторной батарей на 80 Ач.

Для тех, кто решил снять этот электрический элемент своими руками, проблема может возникнуть с извлечением источника питания из посадочного места. Над самим элементом расположено ещё несколько коммуникаций, которые осложняют подход к нему.

Перед тем как пытаться извлечь батарею, надо освободить АКБ от всех мешающих проводов и пластмассовых деталей. Для этого достаточно отвернуть крепления к кожуху и откинуть в сторону. Не нужно разбирать всё до винтика.

Статья Обзор, «резвого как хэтчбек», кроссовера Тойота C-HR Hybrid 1.8 G

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Причины отсутствия зарядки АКБ

Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:

  • Слабый контакт клемм АКБ;
  • Обрыв ремня генератора;
  • Перегоревший предохранитель зарядки аккумулятора;
  • Вышедшая из строя аккумуляторная батарея;
  • Обрыв проводки или её короткое замыкание;
  • Вышедший из строя генератор автомобиля.

Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться

Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается

Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.

Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.

Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.

Зарядка АКБ

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.

Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора

Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог

Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.

Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.

Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.

Регулятор напряжения

Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.

Как разобрать генератор

После того как генератор снят. Его необходимо осмотреть внешне. На наличие трещин. Ротор должен свободно вращаться. При вращении не должны быть слышны скрипы и стуки. Если подклинивают подшипники. Это также приводит к потере зарядки генератора. Ротор в этом случае подтормаживает. Сила магнитного потока колеблется. В результате не создаётся требуемое напряжение.

Не должно быть радиального и осевого смещения ротора. Это также приводит к торможению вращения.

Разборка генератора начинается со снятия щеточного узла. На современных генераторах он выполнен совместно с реле регулятором.

Снятие щеточного узла

Для этого необходимо отверткой открутить два крепёжных винта. Снять реле регулятор вместе со щетками.

Если не сделать этого в первую очередь. Повредятся контактные кольца. Потому что угольные контакты прижимаются к ним пружинами. И при дальнейшем снятии задней крышки. Контакты зацепятся за кольца. И потянут их. В результате может произойти обрыв проводки.

Откручивание и снятие приводного шкива.

Шкив прикручен гайкой с большим усилием через гравер. Поэтому необходимо надёжно закрепить шкив. Для этого следует надеть на шкив старый приводной ремень. Плотно об жать его и сжать в тисках. Отвернуть гайку. При помощи съёмника стянуть шкив с вала. Без съёмника  снять шкив может не получиться. Потому что помимо того что он притянут гайкой. Вал на котором сидит шкив. Имеет коническую форму. Поэтому Шкив плотно сидит на шкиву

Демонтаж диодного моста

Блок с диодами крепится при помощи шурупов. К нему прикручены контакты от обмоток статора. После того как откручены все гайки Диодный блок следует демонтировать.

После того как снят диодный мост снимается статор

Снятие задней крышки генератора

Откручиваются крепежные болты и снимается задняя крышка генератора. В крышке встроен подшипник. Он будет удерживать крышку на своем месте. Чтобы снять крышку необходимо приложить равномерное усилие с противоположных сторон. И пытаться раскачать её. Чтобы подшипник вышел из своего посадочного места.

Снятие передней крышки с ротора

Более сложная задача снять переднюю крышку. Потому что подшипник напрессован на вал. А к корпусу с обратной стороны он закреплен при помощи специальной пластинки. При сборке сначала устанавливается подшипник. Затем вместе с крышкой напрессовывается на вал.

Поэтому при демонтаже передней крышки

Очень важно не повредить её съемником. Крышка хрупкая и легко ломается

Следует смазать место посадки подшипника проникающей жидкостью. Например WD-40.

Самый эффективный способ вы прессовки подшипника заключается в следующем.

 Необходимо установить на твердую поверхность деревянный брусок. Перевернуть вал ротора в низ. Держась за крышку ударить торцом вала по деревянному бруску. Метод сто процентный. Но не требует фанатизма. Желательно не  повредить резьбу на конце вала. Что бы не возникло затем проблем с накручиванием гайки. Удары не должны быть сильными. Может повредится крышка.

Несильные резкие удары постепенно вы прессуют подшипник с вала. Нельзя ударять по валу сверху даже через деревянный брусок. Потому что удар не будет наноситься строго по оси вала.  Не соосный удар не даст результатов, и затруднит снятие подшипника. К тому же возникает большая вероятность разрушения передней крышки.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Инструкция проверки

Реле

Факт перенапряжения в районе бортовой сети автомобиля может стать причиной прекращения работы не одного прибора. Реле-регулятор генератора нужен для того, чтобы поддерживать правильную разность потенциалов. Чтобы проверить, нормально ли функционирует данный прибор, нужно:

  1. Переключить в режим измерения напряжения мультиметр.
  2. Завести автомобиль.
  3. Замерить уровень напряжения на клеммах аккумулятора или же на генераторных выходах. Оптимальное значение должно колебаться в районе 14-14,2 В.
  4. Нажать на акселератор (как раз тут пригодится помощник, о котором указывалось ранее). Уровень напряжения не должен измениться более чем на 0,5 В. Если же это не так, то можно с уверенностью говорить о неисправности реле-регулятора.

Диодный мост

Данное устройство состоит из шести диодов, которые объединяются в пластину, из которых одна – отрицательная, а вторая – положительная. Три диода имеют массу на катоде, а остальные – на аноде. Осуществить проверку диодного поста можно по этой схеме:

Автовладельцы должны обратить внимание на то, что сопротивление ни в коем случае не должно быть равно нулю. Если же это так, то есть вероятность пробоя диода.
О диодном пробое может сказать также факт отсутствия какого-либо сопротивления в обе стороны в процессе подключения. Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма

Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма.

Статор

Данный блок имеет вид полого металлического цилиндра, внутри которого аккуратно уложены генераторные обмотки. Инструкция проверка этого агрегата выглядит следующим образом:

  • Выводы стартера отсоединить от диодного моста.
  • Осмотреть состояние обмотки, ведь на ней не должно быть любого рода повреждений или подгораний.
  • Поставить мультиметр в режим измерения сопротивления.
  • Проверить обмотку на наличие пробоев: замерить уровень сопротивления между статорным корпусом и любым из выводов обмотки. Данное значение, как это ни странно, попадает в категорию, когда чем больше, тем лучше. Идеальный вариант, когда оно стремится к бесконечности. А если прибор показывает значение, которое ниже 50 КОм, это свидетельствует о скором выходе из строя всего автогенератора.

Ротор

Этот узел выполнен в форме металлического стержня. На который как раз и наматывается обмотку, а на его концах прикреплены кольца, по которым скользят генераторные щетки. Для осуществления диагностики данного механизма следуйте следующим рекомендациям:

  1. Я рекомендую извлечь ротор и осмотреть состояние подшипников и обмотки.
  2. Присоединить измерительные щупы к контактным кольцам (мультиметр все так же должен находиться в режиме измерения сопротивления). Значение данного показателя должно находиться в пределах 2,3-5,1 Ом.
  3. Несоответствие показателю: сопротивление не показывает совсем – в обмотке произошел обрыв; сопротивление выше – возможен плохой контакт или же дело в том, что выводы обмотки не припаяны как следует к кольцам; сопротивление ниже – возможность межвиткового замыкания.

Вышеприведенная инструкция диагностики автомобильного генератора поможет вовремя выявить неисправности в его работе в так называемых полевых условиях. А это станет причиной предотвращения многих проблем в общем состоянии автомобиля. Кстати, этот алгоритм найдет применение при проверке большинства современных авто, а также на многих отечественных. Но, я повторяю, главное условие заключается в том, чтобы напряжение бортовой сети равнялось 12 В.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
