Регулировка карбюратора своими руками

Сервисное обслуживание карбюратора кейхин

Карбюратору на скутер может потребоваться смена диафрагмы. В определенных случаях еще следует полностью поменять один из компонентов блока. Внутренняя металлическая плоскость устройства может постепенно окисляться. Поэтому понадобится поменять диафрагму

Ее весьма осторожно вытаскивают с помощью отвертки. Данный компонент можно будет вынуть с дозирующей иглой и заслонкой

Затем при необходимости прежние детали можно поменять.

Затем следует открутить винты поплавковой камеры. Снимается ее крышка. Оценить службу поплавка возможно при простом нажатии на него. Если данный компонент пружинит, то это означает, что его работа надежная. Замена не потребуется

При демонтаже немаловажно использовать отвертки отпимальной величины

Всю работу следует осуществлять весьма осторожно

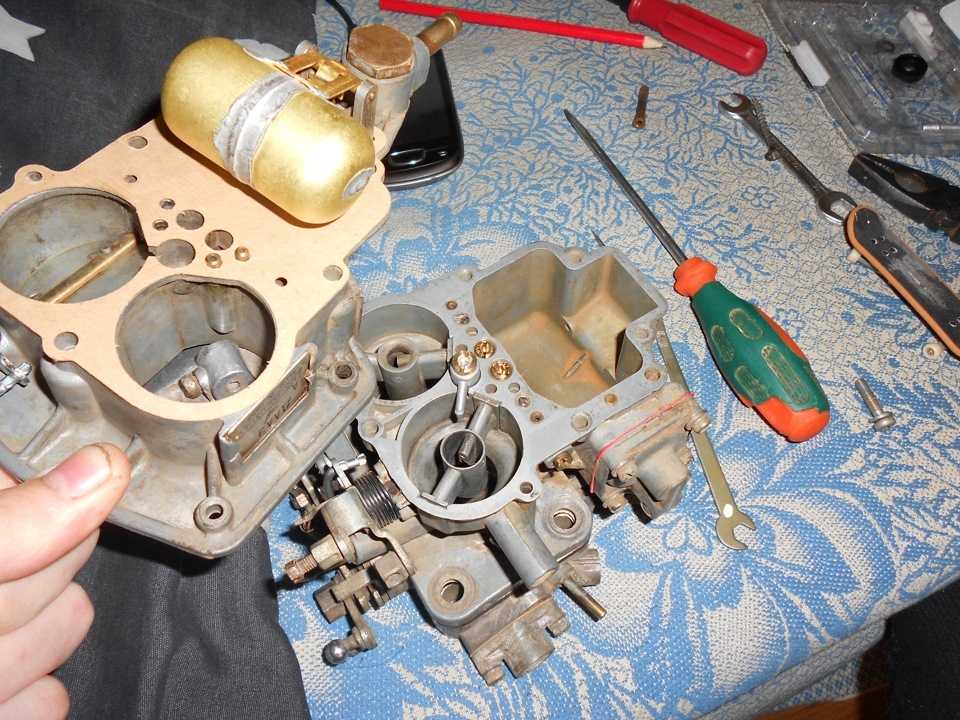

Что проверить перед регулировкой?

Перед настройкой карбюратора ВАЗ-2106 стоит тщательно протестировать все системы и узлы, которые управляют работой данного устройства или как-то влияют на нее. Это поможет выявить различные неисправности и трогать нормально работающий карбюратор не придется. Так нередко в неровном холостом ходе, виноват трамблер.

Проверять первым делом следует внешние компоненты. Осматривают дроссельные заслонки и их механизм, затем осматривают воздушную заслонку. Далее нужно убедиться в том, надежно ли фиксирует заслонки возвратная пружина. Также проверяют тяги приводов и соединения.

Если при разгоне ощущается провал, то стоит проверить правильность работы ускорительного насоса. Для этого нажимают на рычаг – из носиков должны бить две сильных струи топлива. Это говорит о том, что с насосом все в порядке, и дело здесь в другом.

Затем проверяют целостность диафрагмы пневматического привода – это больное место карбюратора ВАЗ-2106. Когда внешний осмотр не дал результатов, очищают все жиклеры и распылители. Для этого снимают верхнюю крышку и далее насосом или компрессором продувают каналы карбюратора сжатым воздухом.

Основные проблемы в работе карбюратора

  1. Протечка бензина. Если видны потеки бензина, проверьте поплавковую камеру, поплавок. Проверьте давление топлива, его оптимальный показатель 4-7 пси. Если показатели давления в норме, то проблема с поплавковой камерой. Ее лучше заменить.
  2. Грязные свечи. Появление на свечах нагара с запахом, свидетельствует об излишней подаче топлива. Она может быть вызвана прогоревшим клапаном или неотрегулированным поплавком. Надо проверить и устранить проблемы.
  3. Двигатель нестабильно работает на холостом ходу. Проблема бывает не в самом карбюраторе, а в проводе, соединяющем педаль акселератора с карбюратором. Проверяется это так, провод нужно отсоединить от карбюратора и при работающем двигателе пошевелить дроссель вручную. Обороты падают до нужных показателей, значит, неисправен провод. Если нет, то неисправность в карбюраторе. В первую очередь надо почистить его от грязи и коррозии.

Регулировка ХХ на инжекторе

На автомобилях, оснащённых инжекторными двигателями, система подачи топлива считается более надёжной, однако и здесь бывают проблемы. Но возникают они, как правило, не внезапно, прогрессируя по мере эксплуатации машины. Наиболее частые проявления неисправностей подобного рода – задержки с реакцией СА на утопленную педаль акселератора, скачущие обороты при работе в режиме ХХ, потеря приёмистости, увеличения расхода горючего, невозможность работы мотора в нормальном режиме на определённых режимах.

Плохо то, что подобная симптоматика характерна для большого числа неисправностей, относящихся к самым разным узлам авто, поэтому самый простой способ локализировать причину нестабильной работы силового агрегата – провести компьютерную диагностику, которая может исключить большую часть неисправностей – от неработоспособности датчиков ЭСУД до загрязнения форсунок, от неправильного формирования топливной смеси до подсоса воздуха.

Если диагностика не выявит неисправных узлов и агрегатов, имеет смысл выполнить настройку ХХ.

Итак, приводим примерный алгоритм действий, объясняющий, как отрегулировать холостые обороты на инжекторном двигателе.

Начинаем с проверки работоспособности датчик (который правильнее назвать регулятором) холостого хода. Это устройство представляет собой комбинацию миниатюрного шагового моторчика с исполнительным механизмом в виде штока с конусообразным наконечником. Регулировка РХХ осуществляется следующим образом:

  • отключаем плюсовую клемму АКБ;
  • демонтируем РХХ (как правило, он крепится к корпусу мотора двумя винтами);
  • производим тщательную очистку установочного отверстия датчика, используя компрессор;
  • производим разборку РХХ, что позволит оценить состояние направляющего штока. Он может быть деформирован или изношен. В этом случае проще поменять сам датчик, чем возиться с его ремонтом;
  • необходимо проверить также конусную иглу – она не должна иметь видимых признаков повреждений. Если дефекты имеются – регулятор также подлежит замене;
  • используя мультиметр, проверяем, нет повреждений в обмотке катушки датчика ХХ. Возможно, потребуется произвести очистку контактной группы;
  • собираем прибор и устанавливаем его на штатное место, запускаем мотор и проверяем его работу на всех режимах, включая, естественно, холостой ход.

Другими словами, вручную что-то регулировать не требуется – бортовой компьютер самостоятельно производит все необходимые регулировки после каждого отключения положительной клеммы аккумулятора (или отключении питающего напряжения от РХХ).

Впрочем, достаточно часто плохая работа мотора на ХХ является причиной поломки не самого регулятора, а именно сбоев в функционировании программного обеспечения. Кстати, многие параметры, оказывающие влияние на работу системы жизнеобеспечения двигателя, можно регулировать программно. Осуществляется это посредством использования специального прибора – автосканера. Зная, как работает регулятор холостого хода, устанавливаемый на инжекторном силовом агрегате, можно самостоятельно менять некоторые из его характеристик, предварительно выполнив диагностику автомобиля сканером, подключаемым к ЭБУ с использованием стандартного OBD разъема.

Если диагностика показывает, что с регулятором всё в порядке, возможно, причина заключается в несовместимости ПО с конкретной моделью РХХ. Если замена последнего на правильный вариант не решает проблему, придётся выполнить перепрошивку БК. Такая процедура в среде специалистов называется чип-тюнингом. По идее, если такая процедура выполняется профессионалами, она должна не только решить проблему нестабильной работы мотора на ХХ, но и адаптировать работу ЭБУ под конкретного автовладельца. Самостоятельно перепрошивать бортовой компьютер не рекомендуется – это может привести к появлению множества новых проблем, и далеко необязательно, что будут исправлены старые.

Как отрегулировать «Солекс» ДААЗ 2108–1107–10

Процесс настройки и корректировки работоспособности карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что здесь находится топливо, уровень которого должен быть строго фиксирован. Если уровень бензина ниже или выше нормы, то регулировка других компонентов становится бессмысленной.

Регулировка поплавка

Порядок выполнения регулировки включает в себя несколько этапов:

  1. Сначала завести мотор и дать ему поработать в течение 3 минут, после чего заглушить.

  2. Снять короб воздушного фильтра и убрать его в сторону, так как он препятствует свободному доступу к карбюратору.

  3. От корпуса «Солекса» первым делом отсоединить патрубок, через который подаётся бензин.

  4. Открутить плоской отвёрткой пять винтов на крышке, чтобы её снять.

  5. Измерить расстояние от края поплавковой камеры до уровня топлива. Оно должно быть равным 25.5 мм. В случае если имеются различия, потребуется выставить нужный параметр посредством подгибания кронштейна поплавка.

  6. А также потребуется выставить ось поплавка таким образом, чтобы он мог свободно перемещаться.

  7. Регулировка поплавковой камеры и поплавка на этом считается завершённой.

Регулировка устройства пуска

Отрегулировать карбюратор на ВАЗ 2108 и 2109, как и произвести его ремонт, можно и своими руками. Эта работа должна выполняться на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо изначально провести её замену и только после этого приступать к регулировочным работам:

  1. Провернуть рычажок регулировки воздушной заслонки и полностью её закрыть.

  2. Опустить шток пускового механизма лезвием отвёртки и держать в таком положении.

  3. Измерить ширину зазора между заслонкой и стеной камеры. Имеющийся показатель должен быть равен 1 мм. Если это не так, то потребуется корректировка.

  4. Нужно будет ослабить контргайку, которая размещена на поверхности насоса-ускорителя и попутно отвёрткой провернуть винт качества. Если поворачивать винт в одну сторону, то зазор будет увеличиваться, при повороте в другую — уменьшаться.

  5. Ещё раз замерить толщину зазора.

  6. По такому же принципу производится регулировка воздушной заслонки на второй камере.

Измерить ширину зазора можно с помощью сверла с диаметром 1 мм

Как отрегулировать холостой ход

Эта процедура может быть проведена только на установленном в машине карбюраторе, после того, как двигатель хорошо прогрелся. При этом воздушный фильтр уже не станет препятствовать доступу, поэтому остаётся на своём месте под капотом:

  1. Заглушить мотор.

  2. До конца завернуть винт качества топливовоздушной смеси, а затем отвернуть его не более, чем на четыре оборота.

  3. Снова завести мотор, попутно включить все осветительные приборы, акустику и печку для увеличения потребления энергии.

  4. Работая винтом количества нужно выставить количество оборотов работающего мотора на 750–800 в минуту.

  5. Винтом качества выставляется максимальный показатель холостого хода — 900 об/мин (в зимний период допускается увеличение этого параметра до 1000 об/мин).

  6. После этого нужно будет закрутить винт качества обратно, пока не почувствуются перебои в работе двигателя. В этот момент нужно будет остановиться и сделать назад один оборот.

Регулировка холостого хода на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без высокого потребления топливовоздушной смеси.

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

  • Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
  • Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
  • Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
  • Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
  • Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить

Основными составными компонентами карбюратора являются:

  • Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
  • Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
  • Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
  • Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты —  винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро.
Удержание верхней крышки производится при помощи трех болтов

Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой

Он выполняет опцию воздушного фильтра.
Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга.
Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор. Снимайте его неспешно.
Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350
Обратите внимание на то, что данный вид операции считается достаточно трудоемким. Настраивать потребуется поэтапно
Отдельные элементы отличаются небольшими размерами
Важно их не потерять при разборке, настроить.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

  1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
  2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

  • забит воздушный фильтр;
  • затруднена подача топлива из бензобака в карбюратор;
  • забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

  • Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
  • Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
  • При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Зачем нужно регулировать

В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.

Настройка иглы карбюратора скутера выполняется в процессе регулировки

Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:

  • настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
  • изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
  • регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;
  • обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.

Силовой агрегат с отрегулированным карбюратором работает стабильно в любых условиях, отличается экономичностью, приемистостью, развивает паспортную мощность и держит обороты, а также не доставляет проблем своему хозяину.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Как устроен карбюратор бензопилы, по какому принципу он работает

Современные двигатели автомашин уже не оснащаются карбюратором. А между тем, раньше практически каждый водитель знал, как производится его регулировка. Сегодня уже стали появляться в продаже бензопилы с инжекторными двигателями, однако карбюраторные модели ещё долго будут удерживать пальму первенства, ведь стоимость их в 5-15 раз ниже, чем у осовремененного варианта.

ФОТО: msc.snail.ruПока единственная модель бензопилы с инжекторным впрыском — STIHL MS 500i

Карбюратор состоит из нескольких основных частей:

  • алюминиевого корпуса;
  • диффузора и воздушной заслонки на входе;
  • жиклёров (клапанов для регулировки подачи топлива);
  • распылителя (именно он обеспечивает впрыск);
  • топливной (поплавковой) камеры.

Принцип работы карбюратора бензопилы довольно прост. Топливо подаётся непрерывно, а его количество регулируется жиклёрами. Воздух поступает через воздушную заслонку за счёт разряжения воздуха, которое создаётся поршнем. В диффузоре топливо и воздух смешиваются. Именно эта топливно-воздушная смесь и попадает в цилиндр, заставляя двигатель работать.

ФОТО: aredi.ruЭтот карбюратор от бензопилы «Партнёр 350»

Демонтаж карбюратора

Если необходимо демонтировать блок карбюраторов, последующим шагом станет разборка промежуточной пластинки меж ними и воздушным фильтром. Затем следует выкрутить болты на планке, удерживающей блок совместно. Keihin CVK либо иной модели, как правило, требует использовать тут внушительные физические усилия. Скорее всего, понадобится применять отвертку с ручкой Т-образной формы. Затем нужно отсоединить возвратную пружинку. Для этого также отвинчиваются болты в определенных местах. Пластинка просто соскользнет и отсоединится от установки.

Между собою карбюраторы закрепляет долгий болт. Его следует тоже разбирать. Разрешено демонтироввать блок. Снимается 1-ый карбюратор и пружинка откладывается в сторону. Их запрещено спутывать местами (различаются величиной). Потом выполняется очистка корпуса с наружной стороны.

Что ставили на мотоциклы с завода?

Отличительной особенностью всех чехословацких карбюраторов является цилиндрическая форма дроссельной заслонки. Она приводится в движение тросовым механическим приводом, что и определяет их принадлежность к шиберным карбюраторам.

На корпусе имеются числовой и буквенный индексы, которые расшифровываются следующим образом:

  • первые две цифры (29) – карбюратор с дроссельной заслонкой (с переменным разрежением);
  • 26 (24,28) – диаметр диффузора;
  • SD – карбюратором с пусковым устройством и главным топливным жиклером, расположенным под распылителем;
  • SBD – карбюратор без пускового обогатителя. Главный топливный жиклер расположен под распылителем.

Когда необходимо техническое обслуживание?

Карбюратор (Keihin PZ30, CVK — не сущность, немаловажно) абсолютно всех распространенных моделей содержит подобный принцип проведения технического обслуживания. Поэтому и показателями необходимости выполнения данной процедуры во всех случаях станут похожие признаки

Основной первопричиной, призывающей к выполнению настройки карбюратора, считается неровная работа двигателя. Она выражается на холостом ходе. Еще могут возникать хлопки, докатывающиеся из глушителя, высокое расходование топлива

Шофер обязан время от времени обращать внимание на внешний вид свеч. Существенные изменения их расцветки говорят о патологиях изготовления топливной консистенции

Свечки могут считаться главным указателем службы карбюратора. Если они белые, смесь является скудной. Очень интенсивный нагар на свечках говорит об изготовлении богатой консистенции. Это расхождение с нормой.

Предпосылкой может являться переполненный загрязнениями карбюратор либо сбой в его настройках. В данном случае техническое обслуживание выполняют как возможно быстрее. Время от времени еще необходимо очищать систему. Это зависит от частоты эксплуатации мотоцикла.

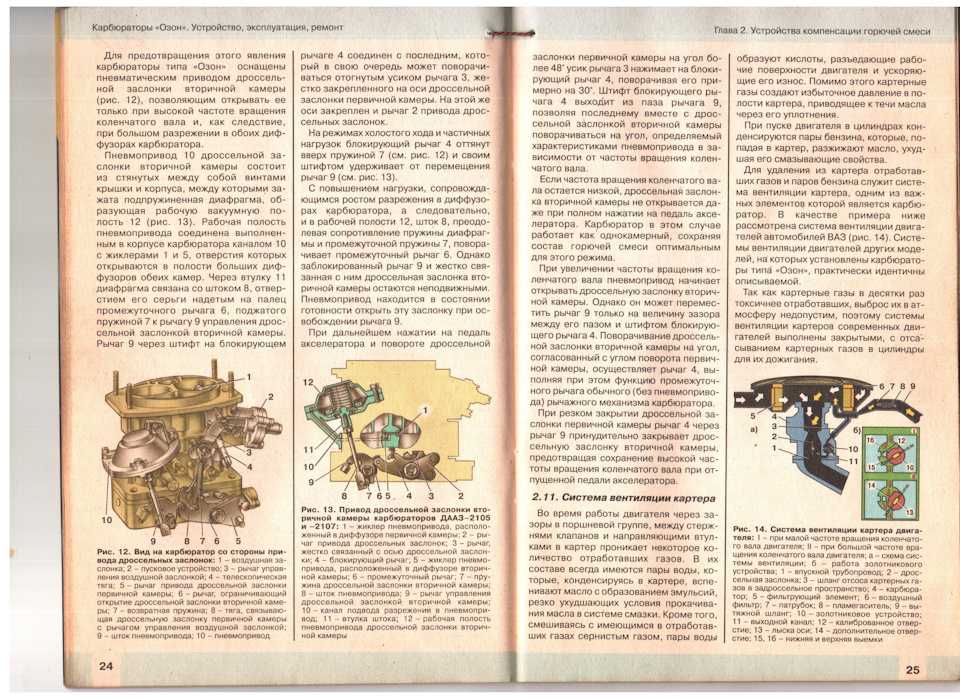

Настройка смеси

Вне зависимости от того, какой карбюратор на ВАЗ-2106 установлен, принцип здесь одинаковый. Эта настройка позволяет отрегулировать хороший стабильный холостой ход. Но нужно помнить, что настройка влияет только на работу на холстом ходу и в переходных режимах, когда главная дозирующая система еще не задействована.

Первым делом нужно запустить двигатель и прогреть его. На холодном моторе настраивать не рекомендуется. Затем винтом количества топлива устанавливают такие обороты, на которых двигатель будет стабильно работать. Затем вращая винт качества, находят то его положение, в котором обороты самые максимальные и больше не растут. Это и будет то, что нужно. Затем просто винтом количества уменьшают обороты до нормальных на холостом ходу.

В таком положении винта качества и количества двигатель будет работать в оптимальных режимах и на оптимальной смеси.

Регулировка уровня топлива

Регулировка карбюратора Keihin завершается проверкой топлива в поплавковой камере. Для этого нужно подготовить прозрачную трубку. Она находится в нижней части системы. Сливной винт нужно открутить. Далее трубка поднимается вверх, в противоположную от карбюратора сторону. Проверяется уровень топлива.

Проверку производят при рабочем двигателей мотоцикла. Трубка всегда должна быть выше карбюратора. Топливо должно находиться на уровне немного ниже, чем бордюр крышки.

Рассмотрев карбюратор Keihin, а также его устройство и обслуживание, каждый владелец транспортного средства сможет произвести чистку и настройку самостоятельно. Это продлит срок эксплуатации транспортного средства, сделает передвижение на нем безопасным и комфортным. Практически все действия водитель сможет произвести самостоятельно, не обращаясь в автосервис.

Регулировка карбюратора тойота 2 y. Карбюраторы на погрузчики

Карбюратор служит для смешивания топлива с воздухом и последующей доставки полученной смеси в двигатель автомобиля, где она, сгорая, создает давление на клапаны блока двигателя. Полученная сила, заставляет автомобиль двигаться, набирать и сбрасывать скорость

Карбюраторы еще используются на машинах устаревших моделей, грузовиках, небольших самолетах, моторных лодках.

Карбюратор — механизм, не требующий особенного технического обслуживания и каждодневного ухода, но хорошая настройка и регулировка ему необходима. После этого все детали должны работать оптимально. Это благосклонно отразится на работе двигателя автомобиля.

Ваша машина будет отличаться слаженной работой мотора, если вы хорошо изучите, как правильно регулировать карбюратор. Его начинают проверять первым при возникновении каких-либо проблем с двигателем.

Чтобы лучше разобраться в тонкостях настройки и регулировки, выясним, что представляет собой карбюратор. Это механизм, являющийся элементом двигателя внутреннего сгорания, состоящий из диффузора, дроссельной заслонки, жиклера и поплавковой камеры.

Работа карбюратора основана на таком физическом явлении, который называется принцип Бернулли эффект Вентури, известный многим по программе школьной физики. Принцип утверждает, что скорость воздуха и жидкости в узкой трубке увеличивается, а давление на ее стенки снижается. Количество воздуха, поставляемого в мотор, регулируется дроссельной заслонкой, а она – при помощи педали акселератора.

Регулировка холостого хода

После качественной очистки производится регулировка холостого хода. Для этого мотор необходимо хорошо прогреть. Для этого потребуется завести транспортное средство и подождать минут 10-15.

Далее следует обратиться к инструкции производителя. В ней указано, где расположены винты регулировки. Руководствуясь этими знаниями, можно приступать к процессу. Отвертку, при помощи которой будут проводиться все настройки, лучше пометить. С одной ее стороны необходимо наклеить маркер. Это позволит понимать, сколько оборотов было сделано.

На холостом ходу необходимо подкручивать соответствующий винт. Если его зажимать, обороты будут увеличиваться, и наоборот. Настройку выполняют до получения стабильной работы двигателя на холостом ходу.

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Регулировка карбюратора своими руками

Сервисное обслуживание карбюратора кейхин

Карбюратору на скутер может потребоваться смена диафрагмы. В определенных случаях еще следует полностью поменять один из компонентов блока. Внутренняя металлическая плоскость устройства может постепенно окисляться. Поэтому понадобится поменять диафрагму

Ее весьма осторожно вытаскивают с помощью отвертки. Данный компонент можно будет вынуть с дозирующей иглой и заслонкой

Затем при необходимости прежние детали можно поменять.

Затем следует открутить винты поплавковой камеры. Снимается ее крышка. Оценить службу поплавка возможно при простом нажатии на него. Если данный компонент пружинит, то это означает, что его работа надежная. Замена не потребуется

При демонтаже немаловажно использовать отвертки отпимальной величины

Всю работу следует осуществлять весьма осторожно

Что проверить перед регулировкой?

Перед настройкой карбюратора ВАЗ-2106 стоит тщательно протестировать все системы и узлы, которые управляют работой данного устройства или как-то влияют на нее. Это поможет выявить различные неисправности и трогать нормально работающий карбюратор не придется. Так нередко в неровном холостом ходе, виноват трамблер.

Проверять первым делом следует внешние компоненты. Осматривают дроссельные заслонки и их механизм, затем осматривают воздушную заслонку. Далее нужно убедиться в том, надежно ли фиксирует заслонки возвратная пружина. Также проверяют тяги приводов и соединения.

Если при разгоне ощущается провал, то стоит проверить правильность работы ускорительного насоса. Для этого нажимают на рычаг – из носиков должны бить две сильных струи топлива. Это говорит о том, что с насосом все в порядке, и дело здесь в другом.

Затем проверяют целостность диафрагмы пневматического привода – это больное место карбюратора ВАЗ-2106. Когда внешний осмотр не дал результатов, очищают все жиклеры и распылители. Для этого снимают верхнюю крышку и далее насосом или компрессором продувают каналы карбюратора сжатым воздухом.

Основные проблемы в работе карбюратора

  1. Протечка бензина. Если видны потеки бензина, проверьте поплавковую камеру, поплавок. Проверьте давление топлива, его оптимальный показатель 4-7 пси. Если показатели давления в норме, то проблема с поплавковой камерой. Ее лучше заменить.
  2. Грязные свечи. Появление на свечах нагара с запахом, свидетельствует об излишней подаче топлива. Она может быть вызвана прогоревшим клапаном или неотрегулированным поплавком. Надо проверить и устранить проблемы.
  3. Двигатель нестабильно работает на холостом ходу. Проблема бывает не в самом карбюраторе, а в проводе, соединяющем педаль акселератора с карбюратором. Проверяется это так, провод нужно отсоединить от карбюратора и при работающем двигателе пошевелить дроссель вручную. Обороты падают до нужных показателей, значит, неисправен провод. Если нет, то неисправность в карбюраторе. В первую очередь надо почистить его от грязи и коррозии.

Регулировка ХХ на инжекторе

На автомобилях, оснащённых инжекторными двигателями, система подачи топлива считается более надёжной, однако и здесь бывают проблемы. Но возникают они, как правило, не внезапно, прогрессируя по мере эксплуатации машины. Наиболее частые проявления неисправностей подобного рода – задержки с реакцией СА на утопленную педаль акселератора, скачущие обороты при работе в режиме ХХ, потеря приёмистости, увеличения расхода горючего, невозможность работы мотора в нормальном режиме на определённых режимах.

Плохо то, что подобная симптоматика характерна для большого числа неисправностей, относящихся к самым разным узлам авто, поэтому самый простой способ локализировать причину нестабильной работы силового агрегата – провести компьютерную диагностику, которая может исключить большую часть неисправностей – от неработоспособности датчиков ЭСУД до загрязнения форсунок, от неправильного формирования топливной смеси до подсоса воздуха.

Если диагностика не выявит неисправных узлов и агрегатов, имеет смысл выполнить настройку ХХ.

Итак, приводим примерный алгоритм действий, объясняющий, как отрегулировать холостые обороты на инжекторном двигателе.

Начинаем с проверки работоспособности датчик (который правильнее назвать регулятором) холостого хода. Это устройство представляет собой комбинацию миниатюрного шагового моторчика с исполнительным механизмом в виде штока с конусообразным наконечником. Регулировка РХХ осуществляется следующим образом:

  • отключаем плюсовую клемму АКБ;
  • демонтируем РХХ (как правило, он крепится к корпусу мотора двумя винтами);
  • производим тщательную очистку установочного отверстия датчика, используя компрессор;
  • производим разборку РХХ, что позволит оценить состояние направляющего штока. Он может быть деформирован или изношен. В этом случае проще поменять сам датчик, чем возиться с его ремонтом;
  • необходимо проверить также конусную иглу – она не должна иметь видимых признаков повреждений. Если дефекты имеются – регулятор также подлежит замене;
  • используя мультиметр, проверяем, нет повреждений в обмотке катушки датчика ХХ. Возможно, потребуется произвести очистку контактной группы;
  • собираем прибор и устанавливаем его на штатное место, запускаем мотор и проверяем его работу на всех режимах, включая, естественно, холостой ход.

Другими словами, вручную что-то регулировать не требуется – бортовой компьютер самостоятельно производит все необходимые регулировки после каждого отключения положительной клеммы аккумулятора (или отключении питающего напряжения от РХХ).

Впрочем, достаточно часто плохая работа мотора на ХХ является причиной поломки не самого регулятора, а именно сбоев в функционировании программного обеспечения. Кстати, многие параметры, оказывающие влияние на работу системы жизнеобеспечения двигателя, можно регулировать программно. Осуществляется это посредством использования специального прибора – автосканера. Зная, как работает регулятор холостого хода, устанавливаемый на инжекторном силовом агрегате, можно самостоятельно менять некоторые из его характеристик, предварительно выполнив диагностику автомобиля сканером, подключаемым к ЭБУ с использованием стандартного OBD разъема.

Если диагностика показывает, что с регулятором всё в порядке, возможно, причина заключается в несовместимости ПО с конкретной моделью РХХ. Если замена последнего на правильный вариант не решает проблему, придётся выполнить перепрошивку БК. Такая процедура в среде специалистов называется чип-тюнингом. По идее, если такая процедура выполняется профессионалами, она должна не только решить проблему нестабильной работы мотора на ХХ, но и адаптировать работу ЭБУ под конкретного автовладельца. Самостоятельно перепрошивать бортовой компьютер не рекомендуется – это может привести к появлению множества новых проблем, и далеко необязательно, что будут исправлены старые.

Как отрегулировать «Солекс» ДААЗ 2108–1107–10

Процесс настройки и корректировки работоспособности карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что здесь находится топливо, уровень которого должен быть строго фиксирован. Если уровень бензина ниже или выше нормы, то регулировка других компонентов становится бессмысленной.

Регулировка поплавка

Порядок выполнения регулировки включает в себя несколько этапов:

  1. Сначала завести мотор и дать ему поработать в течение 3 минут, после чего заглушить.

  2. Снять короб воздушного фильтра и убрать его в сторону, так как он препятствует свободному доступу к карбюратору.

  3. От корпуса «Солекса» первым делом отсоединить патрубок, через который подаётся бензин.

  4. Открутить плоской отвёрткой пять винтов на крышке, чтобы её снять.

  5. Измерить расстояние от края поплавковой камеры до уровня топлива. Оно должно быть равным 25.5 мм. В случае если имеются различия, потребуется выставить нужный параметр посредством подгибания кронштейна поплавка.

  6. А также потребуется выставить ось поплавка таким образом, чтобы он мог свободно перемещаться.

  7. Регулировка поплавковой камеры и поплавка на этом считается завершённой.

Регулировка устройства пуска

Отрегулировать карбюратор на ВАЗ 2108 и 2109, как и произвести его ремонт, можно и своими руками. Эта работа должна выполняться на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо изначально провести её замену и только после этого приступать к регулировочным работам:

  1. Провернуть рычажок регулировки воздушной заслонки и полностью её закрыть.

  2. Опустить шток пускового механизма лезвием отвёртки и держать в таком положении.

  3. Измерить ширину зазора между заслонкой и стеной камеры. Имеющийся показатель должен быть равен 1 мм. Если это не так, то потребуется корректировка.

  4. Нужно будет ослабить контргайку, которая размещена на поверхности насоса-ускорителя и попутно отвёрткой провернуть винт качества. Если поворачивать винт в одну сторону, то зазор будет увеличиваться, при повороте в другую — уменьшаться.

  5. Ещё раз замерить толщину зазора.

  6. По такому же принципу производится регулировка воздушной заслонки на второй камере.

Измерить ширину зазора можно с помощью сверла с диаметром 1 мм

Как отрегулировать холостой ход

Эта процедура может быть проведена только на установленном в машине карбюраторе, после того, как двигатель хорошо прогрелся. При этом воздушный фильтр уже не станет препятствовать доступу, поэтому остаётся на своём месте под капотом:

  1. Заглушить мотор.

  2. До конца завернуть винт качества топливовоздушной смеси, а затем отвернуть его не более, чем на четыре оборота.

  3. Снова завести мотор, попутно включить все осветительные приборы, акустику и печку для увеличения потребления энергии.

  4. Работая винтом количества нужно выставить количество оборотов работающего мотора на 750–800 в минуту.

  5. Винтом качества выставляется максимальный показатель холостого хода — 900 об/мин (в зимний период допускается увеличение этого параметра до 1000 об/мин).

  6. После этого нужно будет закрутить винт качества обратно, пока не почувствуются перебои в работе двигателя. В этот момент нужно будет остановиться и сделать назад один оборот.

Регулировка холостого хода на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без высокого потребления топливовоздушной смеси.

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

  • Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
  • Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
  • Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
  • Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
  • Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить

Основными составными компонентами карбюратора являются:

  • Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
  • Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
  • Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
  • Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты —  винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро.
Удержание верхней крышки производится при помощи трех болтов

Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой

Он выполняет опцию воздушного фильтра.
Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга.
Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор. Снимайте его неспешно.
Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350
Обратите внимание на то, что данный вид операции считается достаточно трудоемким. Настраивать потребуется поэтапно
Отдельные элементы отличаются небольшими размерами
Важно их не потерять при разборке, настроить.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

  1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
  2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

  • забит воздушный фильтр;
  • затруднена подача топлива из бензобака в карбюратор;
  • забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

  • Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
  • Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
  • При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Зачем нужно регулировать

В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.

Настройка иглы карбюратора скутера выполняется в процессе регулировки

Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:

  • настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
  • изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
  • регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;
  • обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.

Силовой агрегат с отрегулированным карбюратором работает стабильно в любых условиях, отличается экономичностью, приемистостью, развивает паспортную мощность и держит обороты, а также не доставляет проблем своему хозяину.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Как устроен карбюратор бензопилы, по какому принципу он работает

Современные двигатели автомашин уже не оснащаются карбюратором. А между тем, раньше практически каждый водитель знал, как производится его регулировка. Сегодня уже стали появляться в продаже бензопилы с инжекторными двигателями, однако карбюраторные модели ещё долго будут удерживать пальму первенства, ведь стоимость их в 5-15 раз ниже, чем у осовремененного варианта.

ФОТО: msc.snail.ruПока единственная модель бензопилы с инжекторным впрыском — STIHL MS 500i

Карбюратор состоит из нескольких основных частей:

  • алюминиевого корпуса;
  • диффузора и воздушной заслонки на входе;
  • жиклёров (клапанов для регулировки подачи топлива);
  • распылителя (именно он обеспечивает впрыск);
  • топливной (поплавковой) камеры.

Принцип работы карбюратора бензопилы довольно прост. Топливо подаётся непрерывно, а его количество регулируется жиклёрами. Воздух поступает через воздушную заслонку за счёт разряжения воздуха, которое создаётся поршнем. В диффузоре топливо и воздух смешиваются. Именно эта топливно-воздушная смесь и попадает в цилиндр, заставляя двигатель работать.

ФОТО: aredi.ruЭтот карбюратор от бензопилы «Партнёр 350»

Демонтаж карбюратора

Если необходимо демонтировать блок карбюраторов, последующим шагом станет разборка промежуточной пластинки меж ними и воздушным фильтром. Затем следует выкрутить болты на планке, удерживающей блок совместно. Keihin CVK либо иной модели, как правило, требует использовать тут внушительные физические усилия. Скорее всего, понадобится применять отвертку с ручкой Т-образной формы. Затем нужно отсоединить возвратную пружинку. Для этого также отвинчиваются болты в определенных местах. Пластинка просто соскользнет и отсоединится от установки.

Между собою карбюраторы закрепляет долгий болт. Его следует тоже разбирать. Разрешено демонтироввать блок. Снимается 1-ый карбюратор и пружинка откладывается в сторону. Их запрещено спутывать местами (различаются величиной). Потом выполняется очистка корпуса с наружной стороны.

Что ставили на мотоциклы с завода?

Отличительной особенностью всех чехословацких карбюраторов является цилиндрическая форма дроссельной заслонки. Она приводится в движение тросовым механическим приводом, что и определяет их принадлежность к шиберным карбюраторам.

На корпусе имеются числовой и буквенный индексы, которые расшифровываются следующим образом:

  • первые две цифры (29) – карбюратор с дроссельной заслонкой (с переменным разрежением);
  • 26 (24,28) – диаметр диффузора;
  • SD – карбюратором с пусковым устройством и главным топливным жиклером, расположенным под распылителем;
  • SBD – карбюратор без пускового обогатителя. Главный топливный жиклер расположен под распылителем.

Когда необходимо техническое обслуживание?

Карбюратор (Keihin PZ30, CVK — не сущность, немаловажно) абсолютно всех распространенных моделей содержит подобный принцип проведения технического обслуживания. Поэтому и показателями необходимости выполнения данной процедуры во всех случаях станут похожие признаки

Основной первопричиной, призывающей к выполнению настройки карбюратора, считается неровная работа двигателя. Она выражается на холостом ходе. Еще могут возникать хлопки, докатывающиеся из глушителя, высокое расходование топлива

Шофер обязан время от времени обращать внимание на внешний вид свеч. Существенные изменения их расцветки говорят о патологиях изготовления топливной консистенции

Свечки могут считаться главным указателем службы карбюратора. Если они белые, смесь является скудной. Очень интенсивный нагар на свечках говорит об изготовлении богатой консистенции. Это расхождение с нормой.

Предпосылкой может являться переполненный загрязнениями карбюратор либо сбой в его настройках. В данном случае техническое обслуживание выполняют как возможно быстрее. Время от времени еще необходимо очищать систему. Это зависит от частоты эксплуатации мотоцикла.

Настройка смеси

Вне зависимости от того, какой карбюратор на ВАЗ-2106 установлен, принцип здесь одинаковый. Эта настройка позволяет отрегулировать хороший стабильный холостой ход. Но нужно помнить, что настройка влияет только на работу на холстом ходу и в переходных режимах, когда главная дозирующая система еще не задействована.

Первым делом нужно запустить двигатель и прогреть его. На холодном моторе настраивать не рекомендуется. Затем винтом количества топлива устанавливают такие обороты, на которых двигатель будет стабильно работать. Затем вращая винт качества, находят то его положение, в котором обороты самые максимальные и больше не растут. Это и будет то, что нужно. Затем просто винтом количества уменьшают обороты до нормальных на холостом ходу.

В таком положении винта качества и количества двигатель будет работать в оптимальных режимах и на оптимальной смеси.

Регулировка уровня топлива

Регулировка карбюратора Keihin завершается проверкой топлива в поплавковой камере. Для этого нужно подготовить прозрачную трубку. Она находится в нижней части системы. Сливной винт нужно открутить. Далее трубка поднимается вверх, в противоположную от карбюратора сторону. Проверяется уровень топлива.

Проверку производят при рабочем двигателей мотоцикла. Трубка всегда должна быть выше карбюратора. Топливо должно находиться на уровне немного ниже, чем бордюр крышки.

Рассмотрев карбюратор Keihin, а также его устройство и обслуживание, каждый владелец транспортного средства сможет произвести чистку и настройку самостоятельно. Это продлит срок эксплуатации транспортного средства, сделает передвижение на нем безопасным и комфортным. Практически все действия водитель сможет произвести самостоятельно, не обращаясь в автосервис.

Регулировка карбюратора тойота 2 y. Карбюраторы на погрузчики

Карбюратор служит для смешивания топлива с воздухом и последующей доставки полученной смеси в двигатель автомобиля, где она, сгорая, создает давление на клапаны блока двигателя. Полученная сила, заставляет автомобиль двигаться, набирать и сбрасывать скорость

Карбюраторы еще используются на машинах устаревших моделей, грузовиках, небольших самолетах, моторных лодках.

Карбюратор — механизм, не требующий особенного технического обслуживания и каждодневного ухода, но хорошая настройка и регулировка ему необходима. После этого все детали должны работать оптимально. Это благосклонно отразится на работе двигателя автомобиля.

Ваша машина будет отличаться слаженной работой мотора, если вы хорошо изучите, как правильно регулировать карбюратор. Его начинают проверять первым при возникновении каких-либо проблем с двигателем.

Чтобы лучше разобраться в тонкостях настройки и регулировки, выясним, что представляет собой карбюратор. Это механизм, являющийся элементом двигателя внутреннего сгорания, состоящий из диффузора, дроссельной заслонки, жиклера и поплавковой камеры.

Работа карбюратора основана на таком физическом явлении, который называется принцип Бернулли эффект Вентури, известный многим по программе школьной физики. Принцип утверждает, что скорость воздуха и жидкости в узкой трубке увеличивается, а давление на ее стенки снижается. Количество воздуха, поставляемого в мотор, регулируется дроссельной заслонкой, а она – при помощи педали акселератора.

Регулировка холостого хода

После качественной очистки производится регулировка холостого хода. Для этого мотор необходимо хорошо прогреть. Для этого потребуется завести транспортное средство и подождать минут 10-15.

Далее следует обратиться к инструкции производителя. В ней указано, где расположены винты регулировки. Руководствуясь этими знаниями, можно приступать к процессу. Отвертку, при помощи которой будут проводиться все настройки, лучше пометить. С одной ее стороны необходимо наклеить маркер. Это позволит понимать, сколько оборотов было сделано.

На холостом ходу необходимо подкручивать соответствующий винт. Если его зажимать, обороты будут увеличиваться, и наоборот. Настройку выполняют до получения стабильной работы двигателя на холостом ходу.

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
