NikOFF42 › Blog › Восстановление переднего редуктора TLC100 после разрушения главной пары.
Во время поиска дифференциала для Алексея поступило предложение от одного из участников форума Land-cruiser.ru. Он предлагал дифференциал от ТЛК100. Пообщавшись с ним удалось выяснить, что он купил передний редуктор в конторе РедукторХХХ для своего товарища, товарищ поставил его себе на машину и успешно порвал через 10 км (подробностей не знаю) и теперь продает его по частям. Соответственно все было в наличии, и корпус, и фланец, и привод.Принял решение вдохнуть в этот редуктор вторую жизнь и выкупил все, что от него осталось.

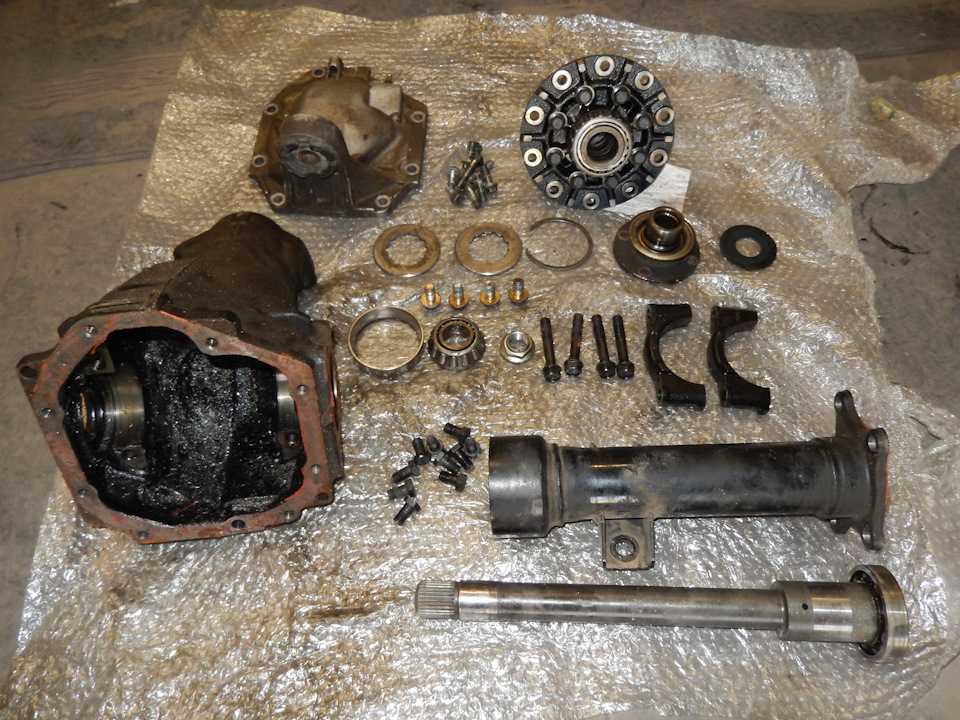

Прошло время, редуктор приехал в разобранном виде.Упаковано все в обрешетку, все потроха завернуты в полиэтилен и чудом не потерялись.Вот таким я его достал из обрешетки.

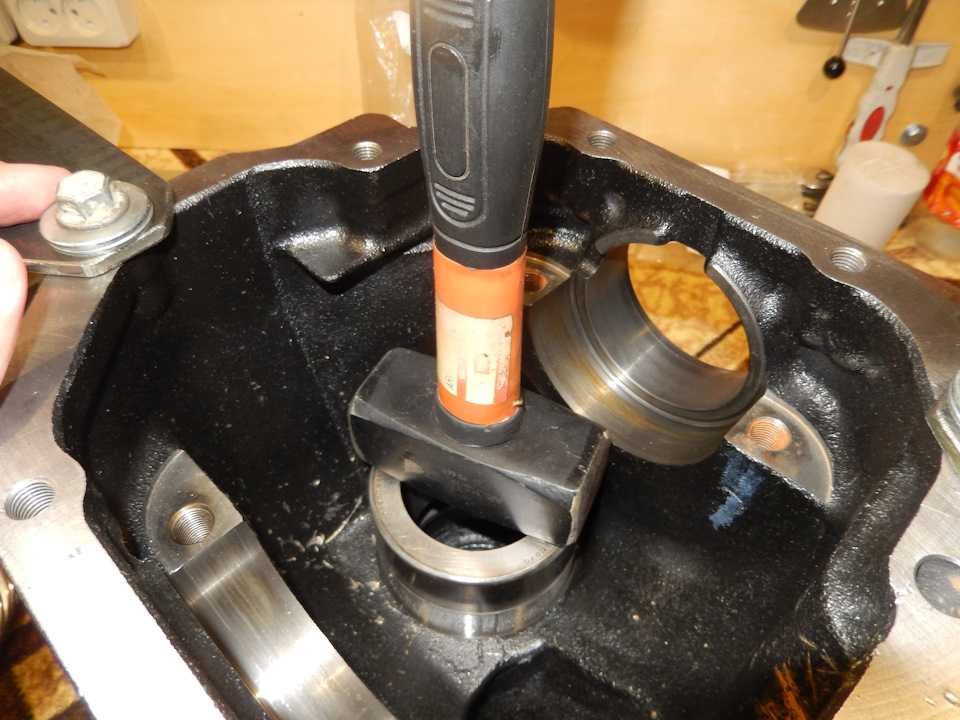

Внутри корпуса все в крошке от разрушенной пары. Используя лайвхак с располовиненной шайбой на 56мм, демонтировал внешние обоймы подшипников, тем самым сохранил маслоудерживающее кольцо. Отдал корпус редуктора на автомойку, где его хорошенько отмыли, а после тщательнейшим образом просмотрел все полости и карманы на присутствие оставшихся осколков. Всё, корпус чист!

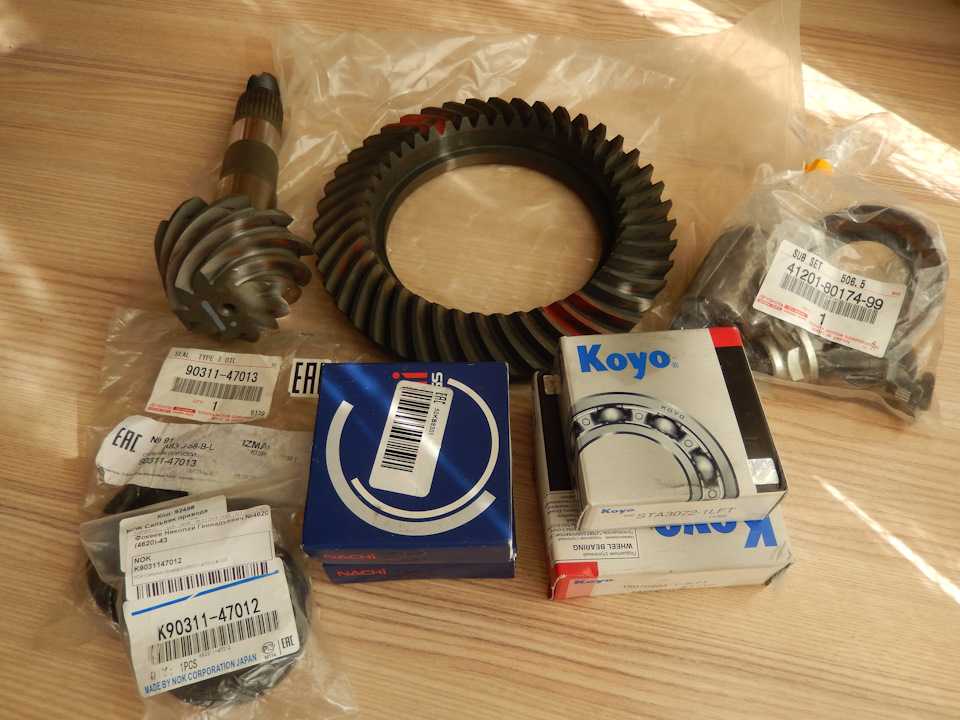

Купил все необходимые запчасти: оригинальную главную пару 43:10, подшипники, сальники на привода. В комплекте с главной парой производитель поставляет болты для крепления ведомой шестерни, распорную втулку, сальник и гайку хвостовика.

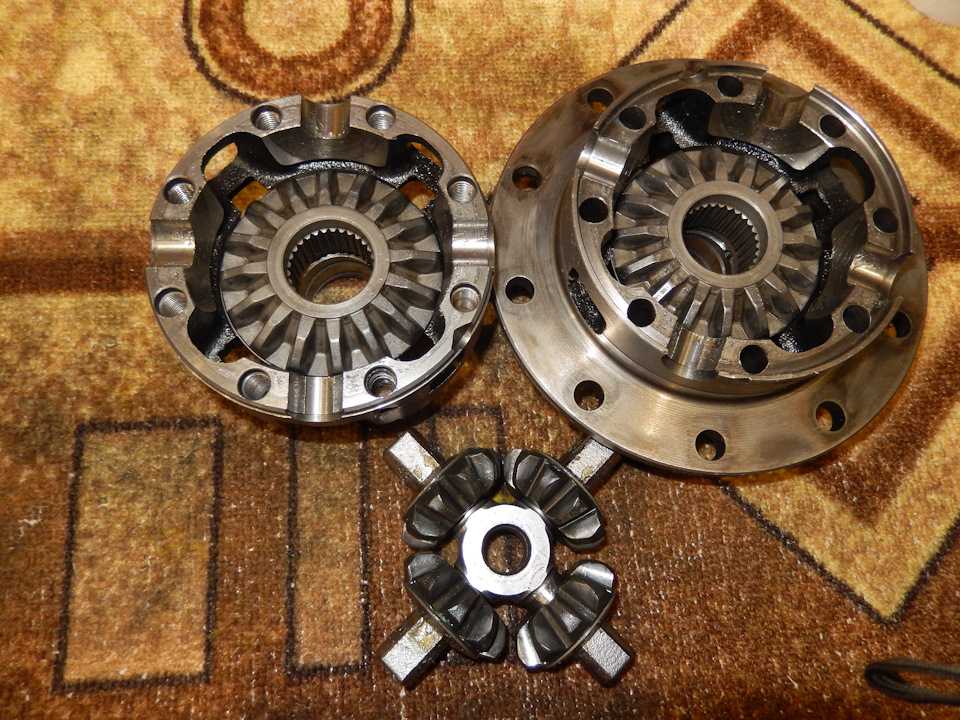

Разобрал и отмыл от крошки корпус дифференциала, все сателлиты и сайдгиры в прекрасном состоянии.

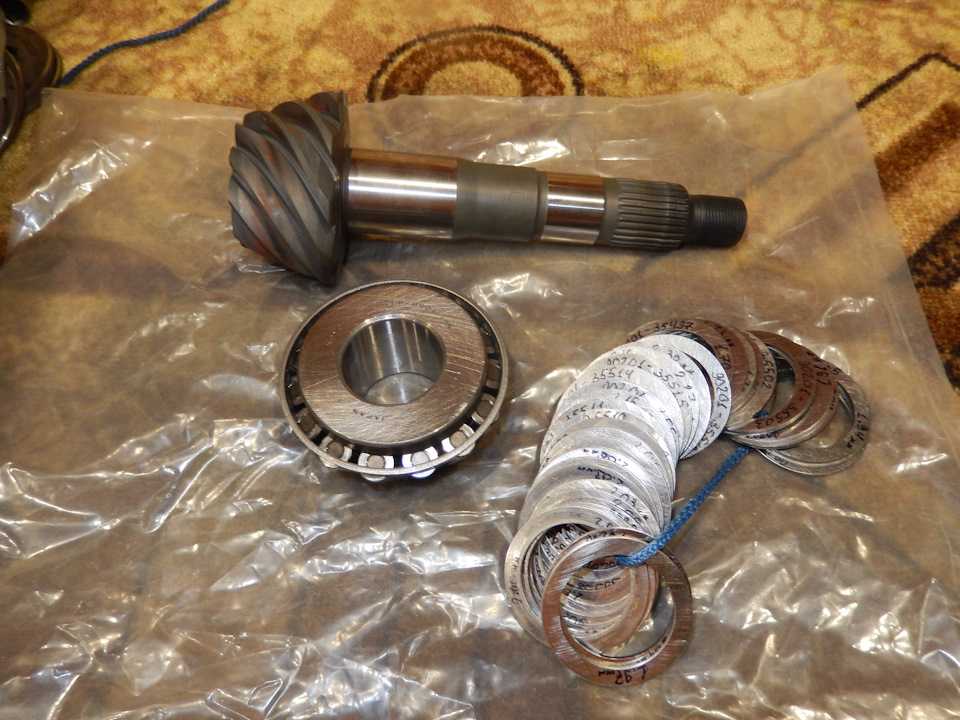

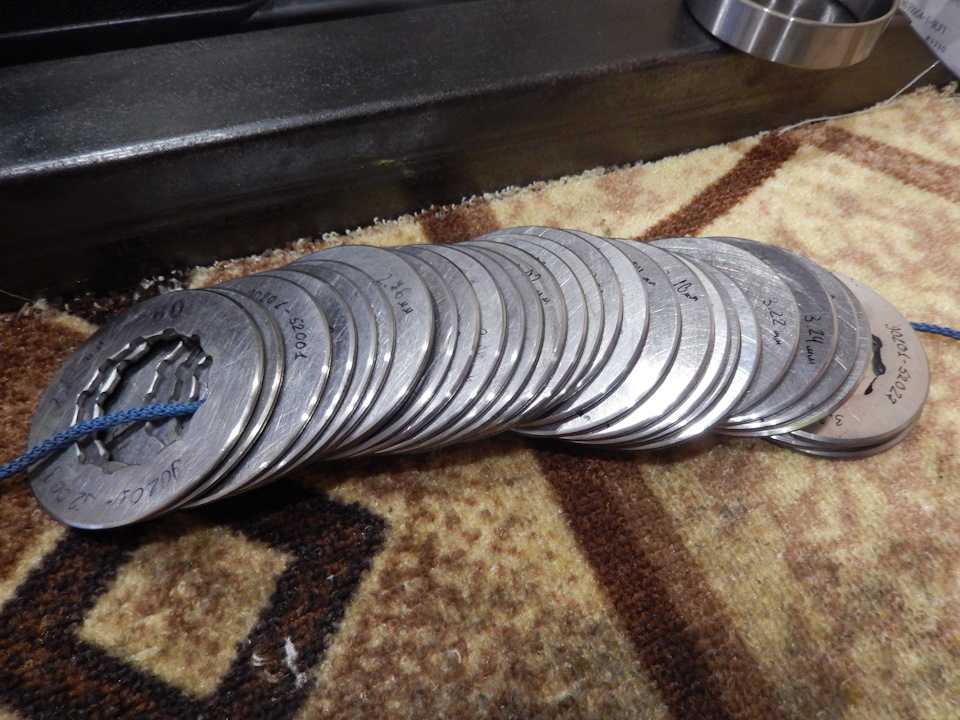

В данном редукторе зазор в зацеплении и преднатяг подшипников дифференциала регулируется набором калиброванных шайб. Очень желательно иметь полный комплект, а лучше два

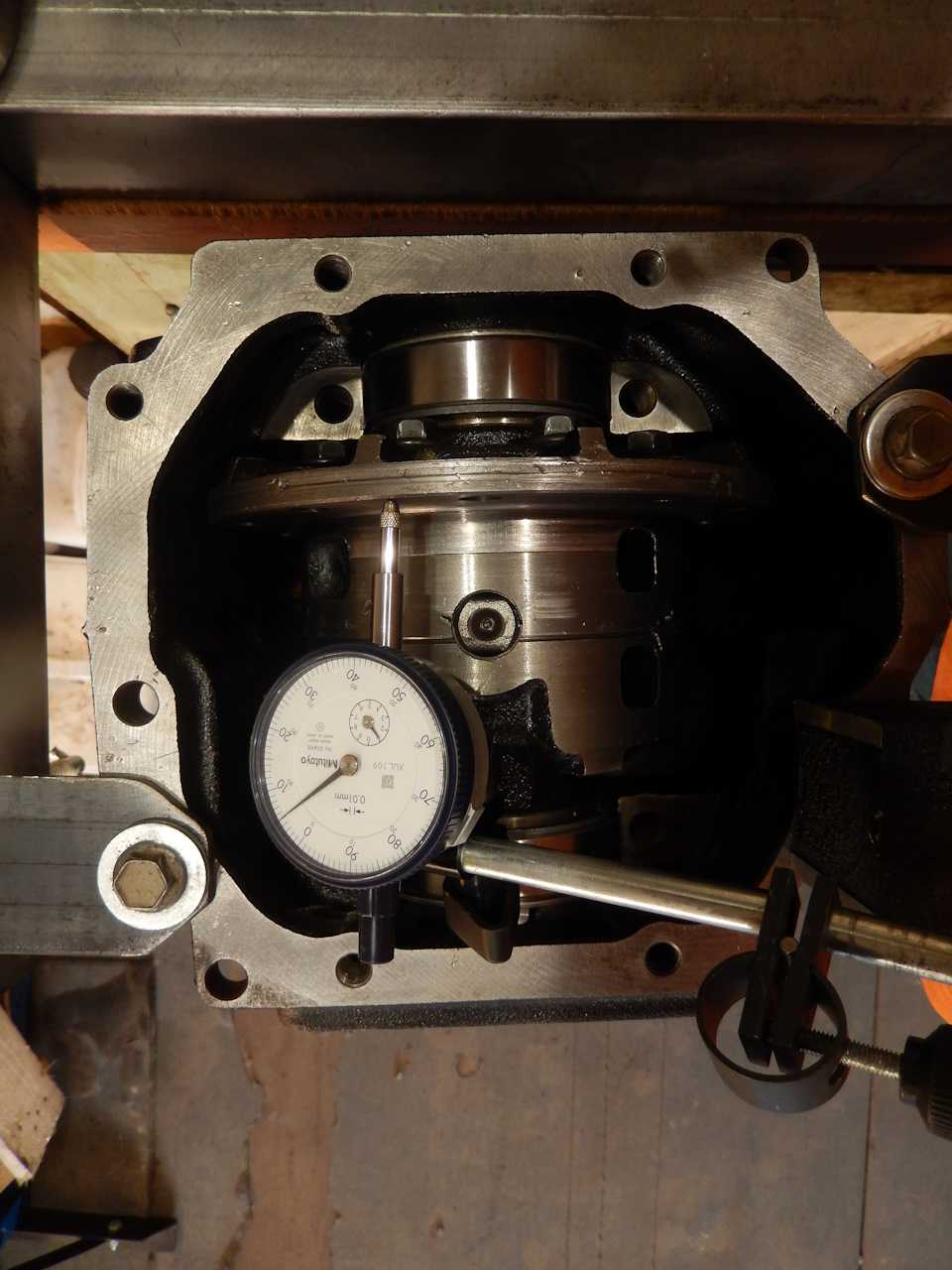

Подобрал пару шайб для того чтобы поджать подшипники и проверил биение корпуса дифференциала. При норме в 0-0.07мм биение оказалось 0.05мм, очень хорошо!

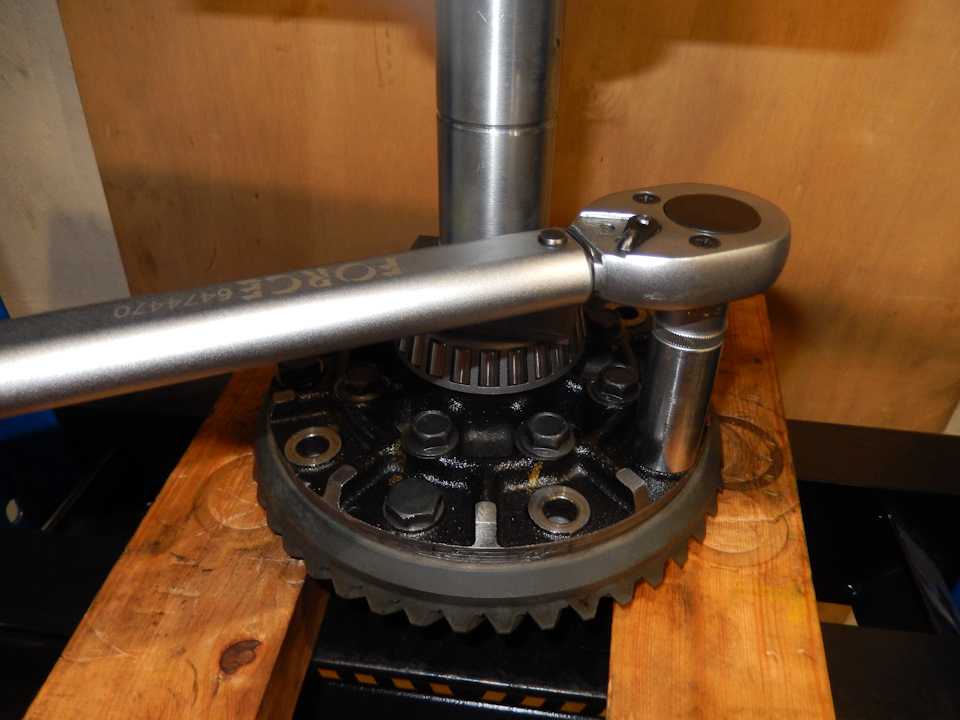

Проверил поверхности дифференциала и ведомой шестерни на высокие пятна, и одел шестерню на дифференциал. Болты обезжирил и затянул с использованием красного фиксатора резьбы, момент затяжки 97Нм.
Установил в корпус редуктора обоймы новых подшипников.
Из комплекта выбрал шайбу 2.00мм и с первого раза попал в нужное пятно.

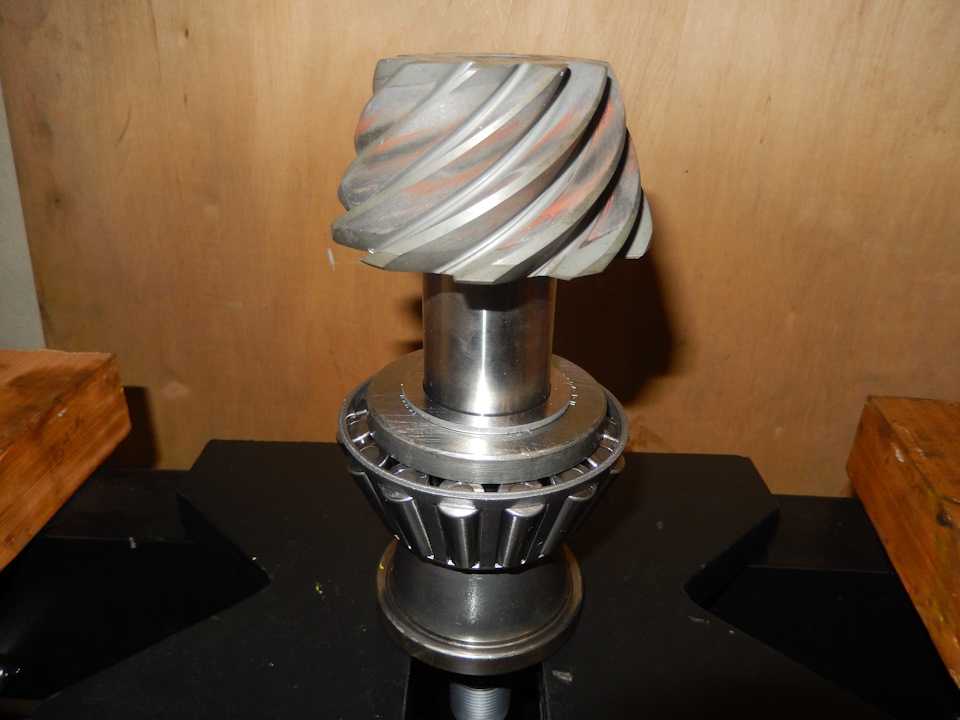

Установил подшипник с шайбой на ведомую шестерню.
Собрал редуктор без распорной втулки и сальника, выставил преднатяг подшипников пиньона 1,4Нм (не показано) и зазор в зацеплении 0.13. Прокатал пятно.

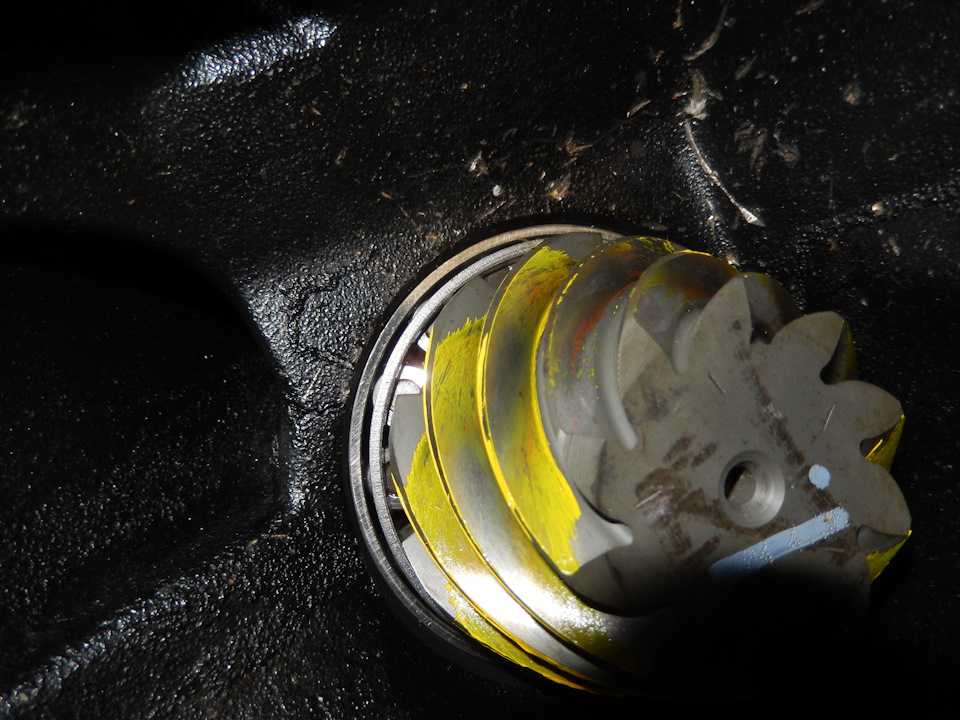

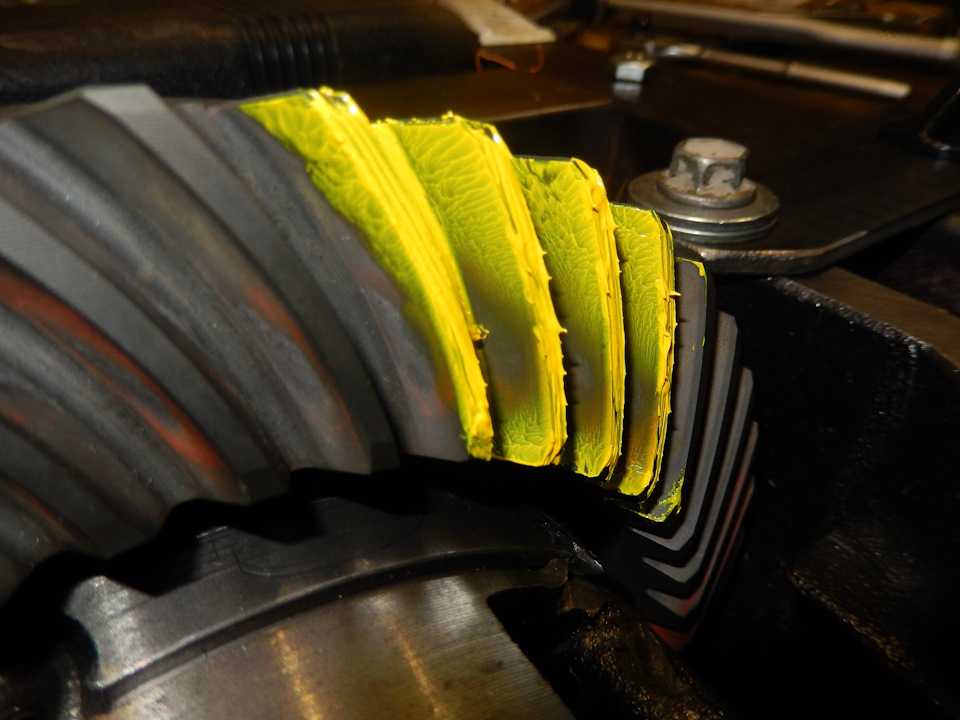

Пятно переднего хода.

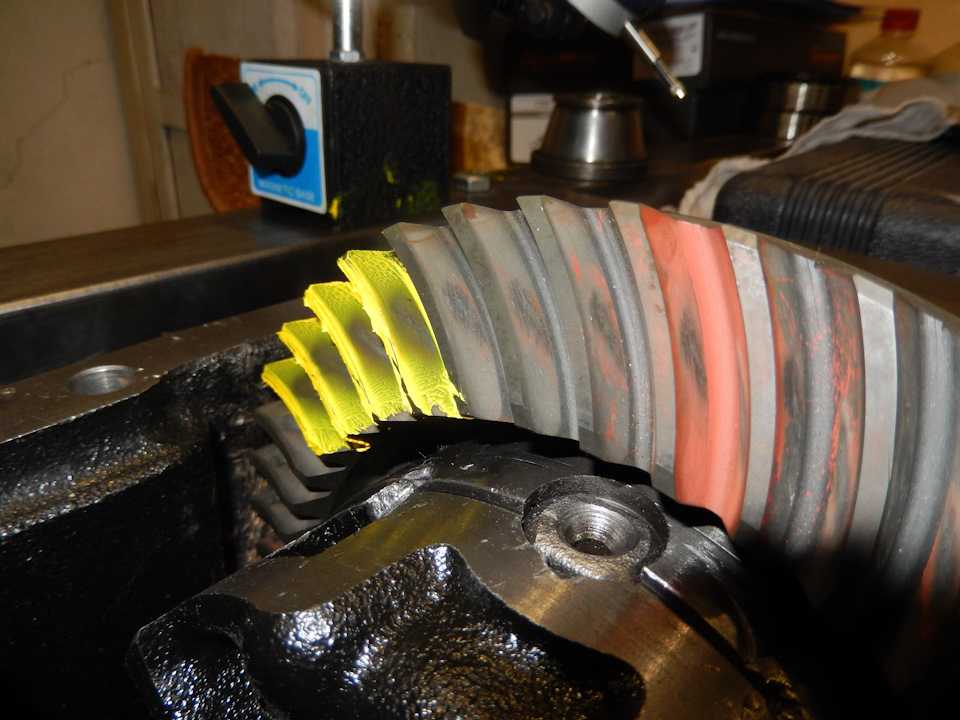

Пятно заднего хода.
Хвост кометы в центре, подтверждает правильный выбор регулировочной шайбы.
Разобрал редуктор, установил распорную втулку, маслоотражающую шайбу, сальник, хвостовик и затянул гайку. Выставил преднатяг подшипников пиньона 1,3Нм при норме для новых подшипников 1-1.6Нм.

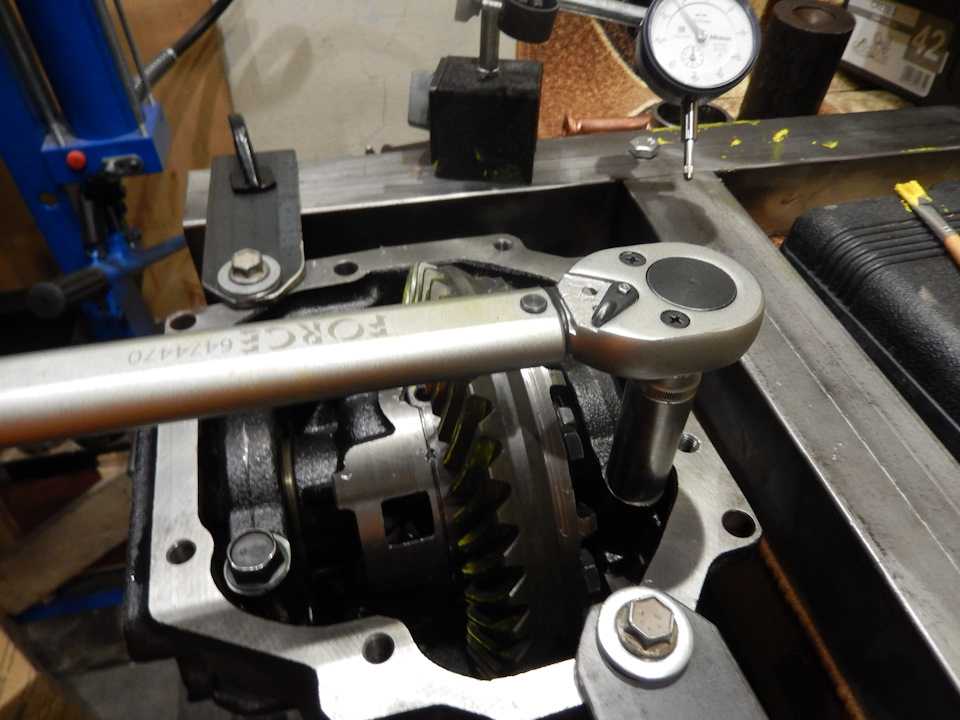

Установил дифференциал на свое место, выбрал регулировочные шайбы, чтобы зазор в зацеплении и преднатяг соответствовали нормативным значениям. Установил крышки и затянул болты 85Нм.
Общий преднатяг подшипников составил 1.8Нм.Преднатяг подшипников дифференциала 0.5Нм, при норме в 0.4-0.6Нм.Крышку посадил на герметик и закрутил 9 болтов 47Нм.

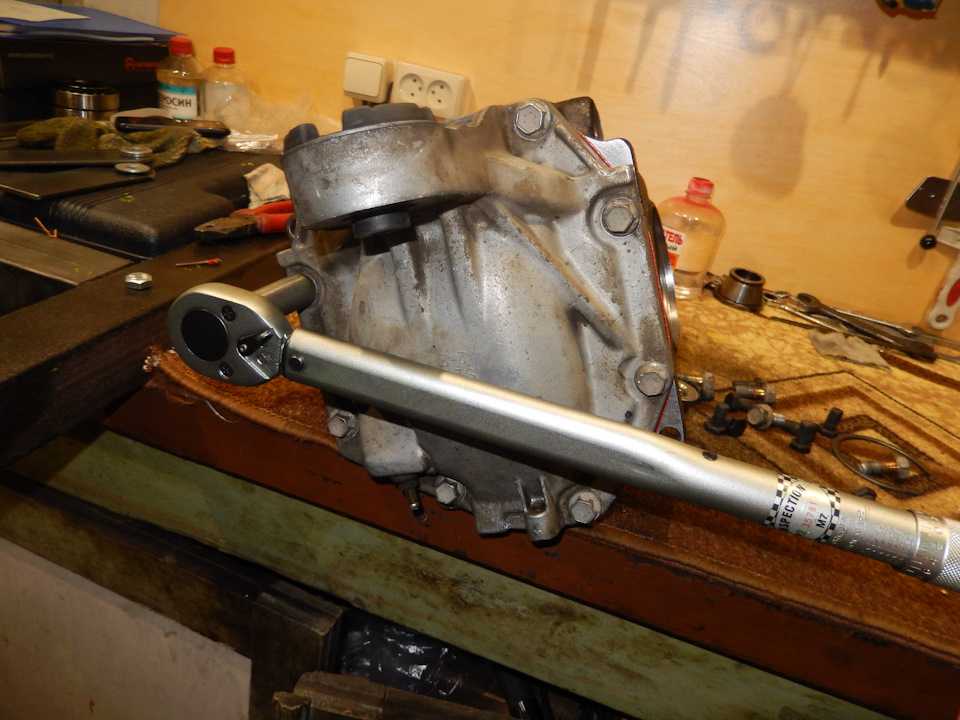

Установил новые сальники и привод в сборе. 4 болта усилием 105Нм.
