Немного о ходовой части Тойоты Короллы

Ходовая часть Тойоты Короллы Филдер для наших дорог идет с увеличенным дорожным просветом. Производитель ориентируется на дорожные условия нашей страны и делает автомобили максимально удобными для эксплуатации.

Ходовая часть Тойоты слегка жестковата, однако обладает впечатляющей эргономичностью. Для общей сводки, стоит заметить, что стабилизаторы нередко выхаживают 70-90 тысяч километров без единой погрешности. Процесс их замены не сложен, однако требует определенных навыков и знаний. Производитель предусмотрел простоту конструкции. В такой разберется даже самый посторонний от автомобилей человек. Шаровые опоры ходовой части Короллы способны выхаживать более 150 тысяч километров.

Также стоит заметить, что из строя в ходовой части очень часто выходят из строя сайлентблоки и втулки стабилизатора. По мануалу их замена требуется раз в 70-90 тысяч километров. Многим автомобилистам, любящим ездить на больших скоростях, после 140-150 км в час кажется что их подвеска еисправна, однако для таких автомобилей шумы стуки на такой скорости являются вполне нормальным явлением. Конечно же если они не сильные.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверки без снятия с автомобиля и регулировки системы рулевого управления

1. Проверьте люфт рулевого колеса:

• Остановите автомобиль и выровняйте колеса таким образом, чтобы они были направлены прямо вперед.
• Плавно поверните рулевое колесо влево и вправо и проверьте люфт рулевого колеса. Максимальный люфт: 30 мм.

Если люфт превышает максимально допустимое значение, замените промежуточный вал рулевого управления или механизм рулевого управления.

2. Выполните корректировку смещения рулевого колеса от центра:

Проверьте, смещено ли рулевое колесо от центра:

Нанесите клейкую ленту на центральную верхнюю часть рулевого колеса и верхний кожух рулевой колонки.

• Совершите поездку на автомобиле по прямой линии на расстояние 100 метров при постоянной скорости 56 км/ч (35 миль в час), удерживая рулевое колесо для поддержания курса.
• Нарисуйте линию на клейкой ленте, как показано на рисунке.

Установите рулевое колесо в центральное положение.

Примечание: Для определения центрального положения посмотрите на верхнюю часть рулевого колеса, спицы рулевого колеса и линию подушки безопасности системы SRS.

Нарисуйте другую линию на клейкой ленте на рулевом колесе, как показано на рисунке.

• Измерьте расстояние между двумя линиями, нанесенными на клейкую ленту на рулевом колесе.
• Переведите расстояние в угол поворота рулевого колеса.

Примечание: Расстояние 1 мм приблизительно равняется одному градусу угла поворота рулевого колеса.

Запишите угол поворота рулевого колеса.

Отрегулируйте угол поворота рулевого колеса:

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

Это интересно: Замена тормозной жидкости: сколько лить, как часто менять

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

Важно! Чтобы понять, что рулевая рейка стучит именно из-за тяги, необходимо снять пыльник и проверить тягу на предмет люфтов

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Важно! В большинстве сервисных центров вместо того чтобы заменить исключительно втулку, предлагают установить новый узел. Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте

Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Советы владельцам Toyota

Подводя повествование к концу, заметим, что капитальный ремонт рулевой рейки Toyota RAV4 отнимет у вас немало времени и денег. Чтобы не форсировать эти события или избежать их вовсе, рекомендуем придерживаться нескольких простых правил эксплуатации вашего автомобиля:

1. Глубокие и высокие препятствия проезжайте на минимальной скорости на прямых колесах.
2. Не держите руль долго в крайнем положении, резко ускоряйтесь только при прямом руле.
3. Проверяйте состояние уплотнителей и сальников на рейке, чтобы не допустить попадания грязи внутрь механизмов.
4. В мороз сначала слегка покрутите рулем на месте, чтобы разогреть жидкость гидроусилителя.

Следите за техническим состоянием вашего авто, не допускайте эксплуатации с неисправностями! Надеемся, наши советы помогут продлить срок службы вашего автомобиля. Желаем гладких дорог!

Источник

14.3. Снятие и установка рулевого колеса с подушкой безопасности

ПРЕДУПРЕЖДЕНИЕАвтомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Снятие рулевого колеса производите следующим образом:
Выключите зажигание, отсоедините провод «массы» от аккумуляторной батареи и подождите 2 мин перед проведением дальнейшей работы.
Установите колеса для движения прямо.
На моделях 1996 и 1997 годов освободите фиксаторы по бокам и снимите центральную накладку с рулевого колеса.

На моделях с 1998 года ослабьте винты, крепящие подушку безопасности к рулевому колесу и расположенные по бокам с задней стороны рулевого колеса (рис. 13.1).
Ослабляйте каждый винт до тех пор, пока выступ на винте не выйдет из кожуха.

Наклоните назад подушку безопасности (рис. 13.2), отсоедините электрический разъем и снимите подушку безопасности.
Расположите подушку в безопасном месте мешком вверх.

Отсоедините электрический разъем звукового сигнала и, при наличии, от переключателя круиз-контроля (рис. 13.3).
Выверните гайку крепления рулевого колеса.
Мелом, маркером или краской нанесите метки совмещения на рулевое колесо и торец рулевого вала. Метки необходимы для повторной установки рулевого колеса в прежнее положение.

Съемником снимите рулевое колесо с вала (рис. 13.4).

ПРЕДУПРЕЖДЕНИЕНе стучите по валу или рулевому колесу при снятии рулевого колеса. Также не поворачивайте рулевой вал при снятом рулевом колесе, так как в противном случае спиральный провод подушки безопасности будет расцентрирован и может быть сломан при установке рулевого колеса.

Если необходимо снять спиральный провод подушки безопасности, то отсоедините электрический разъем, затем выверните 4 винта (на моделях до 2001 года) или освободите 3 зажима (на моделях с 2001 года) и отделите его от комбинированного переключателя (рис. 13.5).
Установку рулевого колеса производите следующим образом:
Убедитесь, что передние колеса установлены для движения прямо, затем отцентрируйте спиральный провод подушки безопасности.

Поверните втулку спирального провода против часовой стрелки до упора, при этом не прилагайте большое усилие, так как провод может быть разорван. Поверните втулку спирального провода по часовой стрелке на 2,5 оборота и совместите метки, показанные на рис. 13.6.
Установите рулевое колесо, совместив метки, нанесенные перед снятием. Закрепите рулевое колесо гайкой, затянув ее моментом, приведенным в технических данных.
Подсоедините электрический разъем звукового сигнала и, при наличии, переключателя круиз-контроля (см. рис. 13.3).
Подсоедините электрический разъем подушки безопасности. Проверьте, что электрический разъем подушки безопасности правильно размещен и провода размещены свободно, затем установите подушку безопасности на рулевое колесо и закрепите ее винтами.
Подсоедините провод «массы» к аккумуляторной батарее.

Тойота-Рав 4, 3-е поколение. Восстановление рейки.

Владельцам RAV IV в принципе почти «повезло» — все узлы управления рулевой рейкой и блок ESP расположены в салоне авто, что делает новый рулевой механизм относительно недорогим. есть минус — червячная пара эл. мотора усилителя, расположенная в салоне, тоже стучит, из — за особенности конструкции, и с этим придёться смириться. этот дефект встречается практически на всех авто с ЭУР размещённым в рулевой колонке. . он перед Вами — этот «подлый червяк».

. реечный вал превратился в старый ржавый лом.

. емекс. цена новой рейки. Китай не вариант, все подробности в материале по Королле, кстати рейки очень похожи.

В любом случае мы считаем, что «овчина выделки не стоит» — новый, самый дешёвый Китай — 6 тыс. р. + снятиеустановка (4000 р.) + схождение (800 р.), итого 10800 тыс.р.- либо ремонт all inclusive с гарантией — от 5 т. р. выбор за Вами.

Итак, процесс. болт салоне.

. короткий подрамник с креплением в 8 основных несущих точек.

. 2 гайки — 2 болта задней опоры агрегата.

. аккуратно опускаем подрамник на гидростойке.

..2 болта и рейка снята. простецкий механизм — из 2-х валов. но есть «засада» связанная с верхней гайкой рулевого вала, причём необъяснимая, на некоторых авто отворачивается без проблем, но бывает и такое.

. при попытке отвернуть спецключом гайку, она тянет за собой нитки резьбы из картера — здесь главное вовремя остановиться, иначе картер лопнет. извлечь гайку возможно только так..

..такого размера резьбы в нашей метрической системе резьб нет — приходиться изготавливать новую гайку и перерезать резьбу в картере.

Дорабатываем механизм и собираем — в итоге счастливы все: мы заработали — на авто осталась заводская рейка с гарантией.

Ремонт рулевой рейки автомобиля

Для того чтобы, например, произвести замену пыльников и сальников, необходимо ее, прежде всего, снять. Как известно, рулевая рейка крепится к корпусу авто тремя болтами. Открутить их простым ключом не удастся, обязательно нужен удлинитель для увеличения усилия.

Далее производим ослабление шлицевого крепежа рулевого кардана. А болт, который непосредственно затягивает шлицевое соединение, полностью выкручиваем. Далее производим снятие рулевой рейки через правую колесную арку. Чтобы данная процедура была не затруднительна, предварительно устанавливаем автомобиль на домкраты с двух сторон и снимаем передние колеса. Для легкости снятия в процессе необходимо покручивать рейку и приподнять ее левую сторону.

Для того чтобы, снять пыльники, нужно произвести отгиб усиков у контрящей гайки и открутить рулевую тягу с помощью двух ключей. После этой процедуры подходим к откручиванию от рейки и регулятора трубок, после чего демонтируем с помощью накидного ключа корпус регулятора, который закреплен двумя корончатыми болтами.

Теперь самое главное. Перед тем, как снять окончательно корпус, желательно на рулевой сошке, пластиковом чехле и корпусе совместить все метки, закрепить в этом положении зубчатую рейку и зафиксировать его навеки в своей памяти.

После того, когда все болты были уже выкручены, можно подтянуть на себя регулятор и произвести отжимающее действие зубчатой рейки вниз. Данная процедура позволяет снять очень быстро и легко рулевую рейку.

Далее, необходимо снять с торца конструкции закерненную гайку. Для ее откручивания придется саму рейку зажать в тиски, так как она затянута довольно хорошо. После ее откручивания посредством легкого постукивания через дерево молотком, производим выбивание рейки. Вместе с ней выбивается сальник, нуждающийся в замене. Его при помощи удлинителя, аккуратно и нежно, со стороны регулятора снимаем.

Установка новых сальников – довольно простая процедура. Для этого прежде хорошо смазываем рейку маслом, затем надеваем внутренний сальник и легким движением молотка забиваем рейку обратно до упора. Сам сальник и внутренности цилиндра, лучше всего, смазать обильно маслом.

Сборка рулевой рейки производится в обратном порядке. Главное не забыть смазать литолом подшипник регулятора и законтрить такое соединение, как рейка-тяга, а также при установке рейки на место обязательно проводим совмещение ранее установленных меток на сошке и шлицах.

Главная →

Своими руками →

Порядок диагностики рулевого управления автомобиля

При диагностике рулевого механизма сначала проводят первичную проверку. Специалист оценивает ход руля, слушает звуки работы рейки и ГУР, проверяет масло, оценивает износ ремня ГРМ, наконечников, тяг и пыльников. По результатам первичной проверки выбирают один из трех вариантов дальнейших шагов:

1. При неисправности узла его демонтируют и продолжают работу на стенде для диагностики и ремонта рулевого управления. Затем снова подвергают стендовым испытаниям, чтобы убедиться в устранении проблемы. После чего возвращают на штатное место и проверяют работу всей системы в сборе.
2. Если неисправен только один элемент, к примеру наконечник либо тяга, ремень ГРМ, то просто происходит замена детали. Затем проверяют работу рулевого механизма с новыми комплектующими.
3. Если не удалось выяснить первопричину неисправности при первой проверке, прибегают к комплексной диагностике системы целиком.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Цена рулевой рейки на Ланос

Для ориентировки мы подобрали несколько вариантов для замены рейки на Ланос. Не факт, что её придётся менять, тем не менее мы будем знать, сколько можно сэкономить, если потратить время на диагностику и в крайнем случае ремонт рулевого.

1. Оригинальная рулевая рейка GM без ГУР с каталожным номером 096275011, корейская, обойдётся в $82 (или 2092 грн) по курсу на 2018 год. Качество хорошее, но можно найти дешевле и не хуже.
2. К примеру, чешская рейка Profit 30418040. Её цена 79 долларов. Чуть хуже по качеству, но криминала нет.
3. Lauber, производство Польша, номер по каталогу 668267. Эта рейка с ГУР, поэтому и стоит она дорого, около $450. Менять её смысла нет, только ремонтировать.

Перспектива полной замены рейки не радужная, тем более, что на СТО, скорее всего, будут настаивать именно на замене. Никто не захочет возиться с рулевым автомобиля устаревшей конструкции, им это не выгодно. Поменять проще, а нам дороже. Выходит, разбираемся сами.

Интересное по теме: Как поменять ремень ГРМ на Шевроле Авео Т300 быстро

Диагностика неисправности: как провести ее самостоятельно?

Провести диагностику неисправности можно самостоятельно, либо обратиться за помощью в автомобильный сервис. Диагностика позволит определить, подлежит ли узел ремонту или потребуется его замена. Диагностику проводят на смотровой яме при выключенном двигателе. Чтобы провести диагностику самостоятельно, нужно выполнить следующие действия:

• заглушить двигатель, поставить автомобиль на ручник или посадить за руль помощника;
• забраться вниз, поближе к тому месту, где расположена рейка;
• попросить помощника поочередно поворачивать руль вправо и влево до упора;
• попытаться определить, откуда раздается стук;
• осмотреть шарниры рулевых тяг на наличие зазоров;
• осмотреть защитные пыльники на наличие повреждений, потеков смазки;
• приступить к ремонту обнаруженных неисправностей.

Если самостоятельная диагностика не позволила выявить неисправность – следует обратиться за помощью в автомобильный сервис.

Это наконечнечник, или есть вариант что есть выработка на рейке и цокание отдает от рейки в тягу и наконечник?

Нехотся зря покупать и тягу и наконечник.

Сухарик пробывал, не помогает, руль становиьтся тугой, в поворотах не возвращается. Цок не пропадает.

Легко сказать, када ни я мы не подъемника. Может вышить палец наконечника из кулака и подергать всю конструкцию. Как думаете, рукакми можно будет нащупать выработку тяги или наконечника? Или на разобраном узле это тяжелее определить ввиду недостаточно создаваемого усилия?

Вопрос конечно банальный, но все же. На незаведенной машине кладу руку на наконечник и напарник качает руль и чувствуется цок-цок. Кладу руку на тягу, тоже чувствуется цоканик но гораздо меньше.

Это наконечнечник, или есть вариант что есть выработка на рейке и цокание отдает от рейки в тягу и наконечник?

Нехотся зря покупать и тягу и наконечник.

С такими экспериментами уже наверно крестовина цокает. имхо

наконечник и рукой можно будет нащупать, поезди ещё.

ни ямы ни подьемника не надо — тока колесо снять. и усе.

Щупать на заведенной машине или нет?

в ремонт тебе надо. с такими знаниями — самому лезть. (((

В ремонт? Ну тут я бы поспорил. За 10 лет ниразу в ремонте небыл. Поршня сам менял, клапана сам притерал и коробас тойотовский пребирал. Я ведь за советом, а вы меня как ученика. Да, рейки не делал, и по схеме вижу что втулок там нет, а просто боковая гайка, вот и спросил, в друг она эта самая гайка с какой нить вставкой полеуритановой, а не просто метал. Я ведь ее пока не разбирал, а только схематично видел. А на счет сервисов, не мало горемасторов которым бы у меня поучиться. Я хоть по образованию мехмат, но во многих сервисах не инженеры а люди с образованием ГПТУ и врядли они сделают мою машину лучше чем я сам.

Разбираем рулевой механизм Rav 4 2007

Разбор механизма на Рав 4 2007 и 2008 годов выпуска аналогичен разбору этого узла на авто предыдущих годов, поскольку речь идет о кроссоверах одного поколения. На снятой рулевой рейке разбирается узел, отвечающий за регулировку поджимной втулки. Для этого нужно:

1. Скрутить контргайку, открутить регулировочную пробку и попробовать вытянуть втулку. Если она не поддастся, то переходить к следующему пункту.
2. Открутить гайку «червяка» (т.е. рулевого вала) при помощи специального ключа (продается как ключ для разборки произведенных у нас в стране амортизаторов). Предварительно гайка рулевого вала высверливается с небольшим заходом сверла на корпус (глубина отверстия составляет пару миллиметров).
3. Удерживая вал, выбить его несильными ударами по корпусу рейки.
4. Поджимная втулка удерживается за счет уплотнительной резинки, поэтому необходимо слегка подбить ее воротком, а затем вытянуть из посадочного гнезда.

Советы владельцам Toyota

Подводя повествование к концу, заметим, что капитальный ремонт рулевой рейки Toyota RAV4 отнимет у вас немало времени и денег. Чтобы не форсировать эти события или избежать их вовсе, рекомендуем придерживаться нескольких простых правил эксплуатации вашего автомобиля:

1. Глубокие и высокие препятствия проезжайте на минимальной скорости на прямых колесах.
2. Не держите руль долго в крайнем положении, резко ускоряйтесь только при прямом руле.
3. Проверяйте состояние уплотнителей и сальников на рейке, чтобы не допустить попадания грязи внутрь механизмов.
4. В мороз сначала слегка покрутите рулем на месте, чтобы разогреть жидкость гидроусилителя.

Следите за техническим состоянием вашего авто, не допускайте эксплуатации с неисправностями! Надеемся, наши советы помогут продлить срок службы вашего автомобиля. Желаем гладких дорог!

Диагностика и ремонт рулевой рейки Тойота РАВ 4

Ремонт рейки RAV4 производится только после диагностики в автосервисе, руками квалифицированных мастеров. Самостоятельно, без наличия опыта и необходимых инструментов делать это категорически не рекомендуется. Диагностика проводится с использованием специального оборудования, имитирующего работу рулевых механизмов и гидросистемы автомобиля. Эта процедура необходима для выявления неисправных деталей, с их последующей заменой или ремонтом.

Но чаще всего проблема заключается в износе или механическом повреждении деталей, требующих сделать ремонт рулевой рейки RAV4 или полную замену рейки, в таком случае проводится целый комплекс восстановительных работ:

1. Поврежденные детали ремонтируются, не подлежащие восстановлению меняются на оригинальные.
2. Резиновые сальники и уплотнители меняются на новые, независимо от состояния.
3. Вал очищается от коррозии и проверяется на биение.
4. Гидросистема промывается, заливается новая жидкость, производится прокачка.
5. При необходимости меняются рулевые тяги и наконечники.
6. Регулируется развал-схождение.

В случае, если ремонт рейки RAV4 невозможен, производится ее полная замена на новую или восстановленную.

У всех машин есть свои слабые места. Если говорить о RAV4, то проблема у рулевой рейки во втулках и игольчатом подшипнике, внутри колодца рулевого вала. У 99% снятых реек эти детали идут под замену. Надо отметить, стоят они недорого.

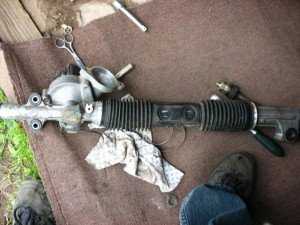

Ремонт рулевой рейки РАВ4 (3 поколение) с ЭУР. Фото отчёт

В этой статье мы покажем как своими руками произвести ремонт рулевой рейки в автомобиле Toyota Rav 4 (3 поколение), которая выпускается с 2007 года и снабжена ЭУР (электроусилитель руля). Перед началом работы отключаем минусовую клемму с АКБ.

Для проведения самостоятельного ремонта нам необходимо изготовить втулку из фторопласта, с диаметром 26.8 мм. и 34. мм., точность должна быть максимальной с минимальной шероховатостью. Менять нужно будет только одну втулку, она находится на правой стороне.

Чертёж и размеры втулки:

Выставляем колёса прямо и начинаем снимать карданчик в салоне:

Руль должен быть зафиксирован в этом положении, мы делаем это при помощи ремней безопасности:

Сделано это для того, чтобы не оборвать улитку подушки безопасности в салоне. Подрамник вывешиваем и снимаем рулевую рейку:

Очистите поверхность, где выбита маркировка производителя, должно быть NSK, как у нас в красном кружке:

Вот так это выглядит вблизи:

Производим демонтаж правой рулевой тяги в сборе с наконечником:

Производим разборку регулировочного узла, большую гайку откручиваем при помощи ключа на 36, ту что поменьше ключом на 27:

На фото вы можете наблюдать под гайками упор рейки с шайбами в виде тарелок, будьте с ними очень внимательны, очень важно поставить их также, не перепутав их между собой

Следующим этапом, откручиваем гайку, которая крепит шестерню. Можно использовать специальный инструмент или как в нашем случае воспользоваться тупым бородком и молотком:

А вот и наша втулка:

Нашу изготовленную своими руками втулку перед установкой необходимо немного доработать, вот один из таких вариантов:

На картинке ниже вы можете наблюдать так называемый «воздушный» пропил, это сделано для того чтобы пыльники рулевых тяг, при выполнении поворотов не создавали вакуум. Напоминаю, что втулка у нас изготовлена из фторопласта, он легко режется острым ножом (можно использовать даже канцелярский). Как показала практика, делать этот воздушный пропил необходимо обязательно, иначе пыльник будет рваться, терять герметичность

Посмотрев крупным планом, можно заметить, что в 3 лепестках из 6, был срезан буртик, сделано это для того, чтобы втулку можно было как можно легче поставить:

Для того, чтобы вам было как можно легче поставить втулку на своё место, я рекомендую снять фаску с острого буртика корпуса рейки. На фото вы можете увидеть его отмеченным красной стрелкой и кружком. Делал я всё при помощи перочинного ножика, у которого на конце было загнуто лезвие.

Из обычной пластиковой бутылки можно изготовить оправку для установки втулки:

Втулка на своём месте, при помощи отвёртки разжимаем лепестки, не прикладывайте при этом чрезмерную силу. Зажимаем вал в тиски, при помощи болгарки снимаем фаску, потом обязательно проводим шлифовку наждачкой:

Теперь производим смазку втулки и вала небольшим слоем смазки и самое главное аккуратно ввинчиваем вал во втулку, как на картинке ниже. Делается это для того, чтобы посадить втулку на место, тем самым значительно упростив нас последующий сбор рейки:

В последующих операциях по сборку нет ничего особо сложного. Крайне не рекомендую использовать обильную смазку, наносите небольшим тонким слоем на место контакта. Некоторые индивидуумы выдавливаем целую упаковку, в результате чего в минусовую температуру смазка начинает густеть и мешает правильной работе рейки.

После сборки, регулировочную гайку затягиваем до упора и отпускаем на 70-80 градусов. После этого вал рейки можно поворачивать используя только силу руки. Контргайку не стоит сильно затягивать, должна остаться возможность ослаблять её на машине и выполнять регулировку рейки.

Когда будете ставить рейку, проверьте, чтобы число оборотов руля вправо и влево было идентичным. После проведения этого ремонта, стоит проверить сход-развал, при необходимости его немного исправить.

Возможные причины выполнения этого ремонта: стук, люфт рулевой рейки, щелчки при повороте руля.

Источник
