Ремонт и замена клапана на toyota land cruiser 100 series

Характеристики двигателя 1KD-FTV

Производство Toyota Motor Corporation
Марка двигателя 1KD
Годы выпуска 2000-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Конфигурация рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 103
Диаметр цилиндра, мм 96
Степень сжатия 18.4
Объем двигателя, куб.см 2982
Мощность двигателя, л.с./об.мин 109/3000 136/3400 163/3400 170/3600 173/3400
Крутящий момент, Нм/об.мин 286/1200-1600 300/1200-2400 343/1400-3200 343/1400-3400 410/1600-2800
Экологические нормы Евро 3 Евро 4 Евро 5
Турбокомпрессор Toyota CT16V
Вес двигателя, кг 260 (полная)
Расход топлива, л/100 км (для Prado 150) — город — трасса — смешан. 10.4 6.7 8.1
Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-30 (с 10.2010) 5W-30 10W-30 15W-40 20W-50
Сколько масла в двигателе, л 7.4
Замена масла проводится, км 10000 (лучше 5000)
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике — 400+
Тюнинг, л.с. — потенциал — без потери ресурса 200+ —
Двигатель устанавливался Toyota 4Runner/Hilux Surf Toyota HiAce Toyota Hilux Toyota Land Cruiser Prado 120/150

Обзор неисправностей и способы их устранения

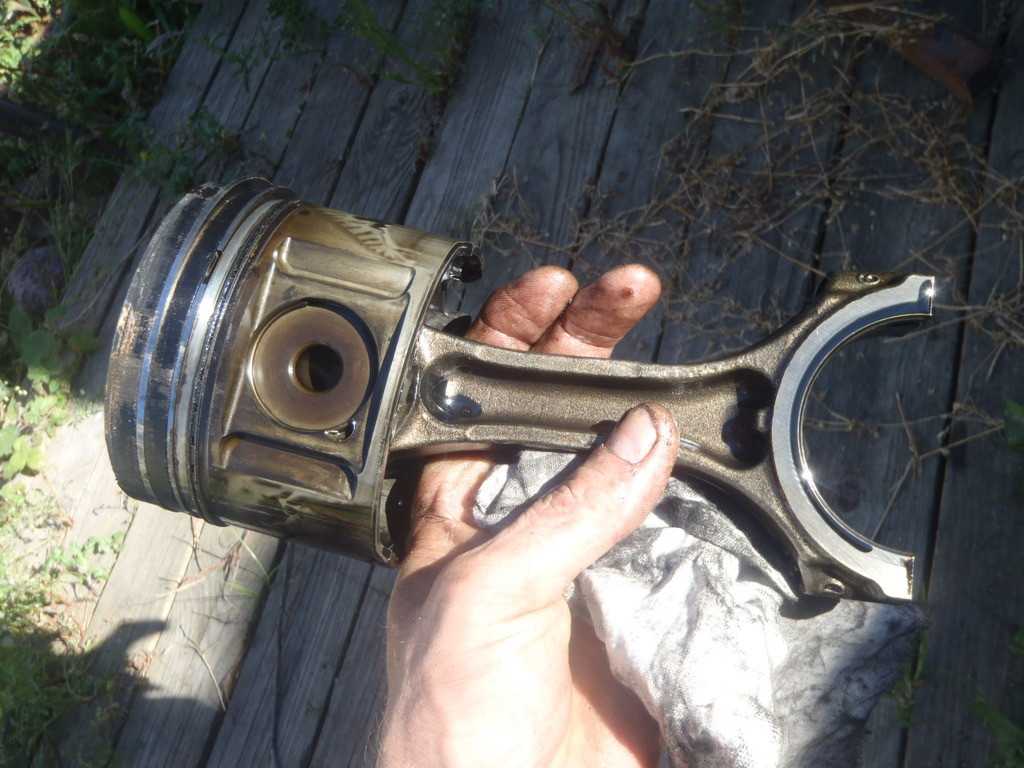

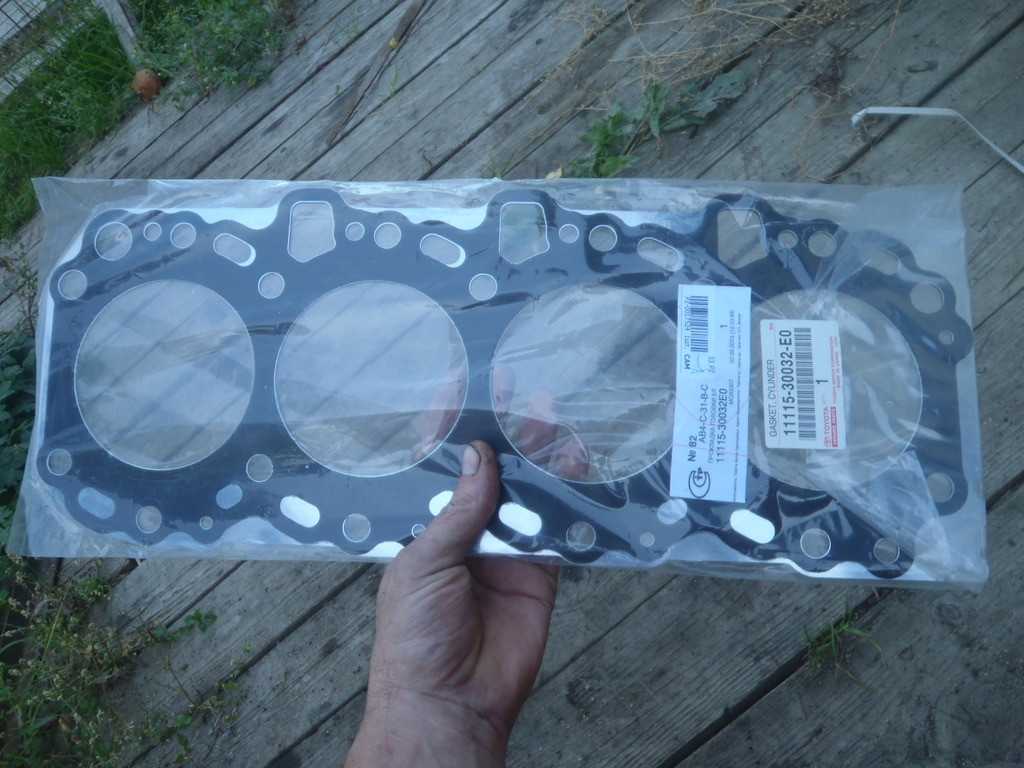

Сниженная степень сжатия вследствие залегания поршневых колец — достаточно частое явление. Капитальный ремонт в таком случае не обязательно потребуется, но провести ревизию поршней следует. Указанием на плохое состояние ЦПГ является повышенный расход масла.

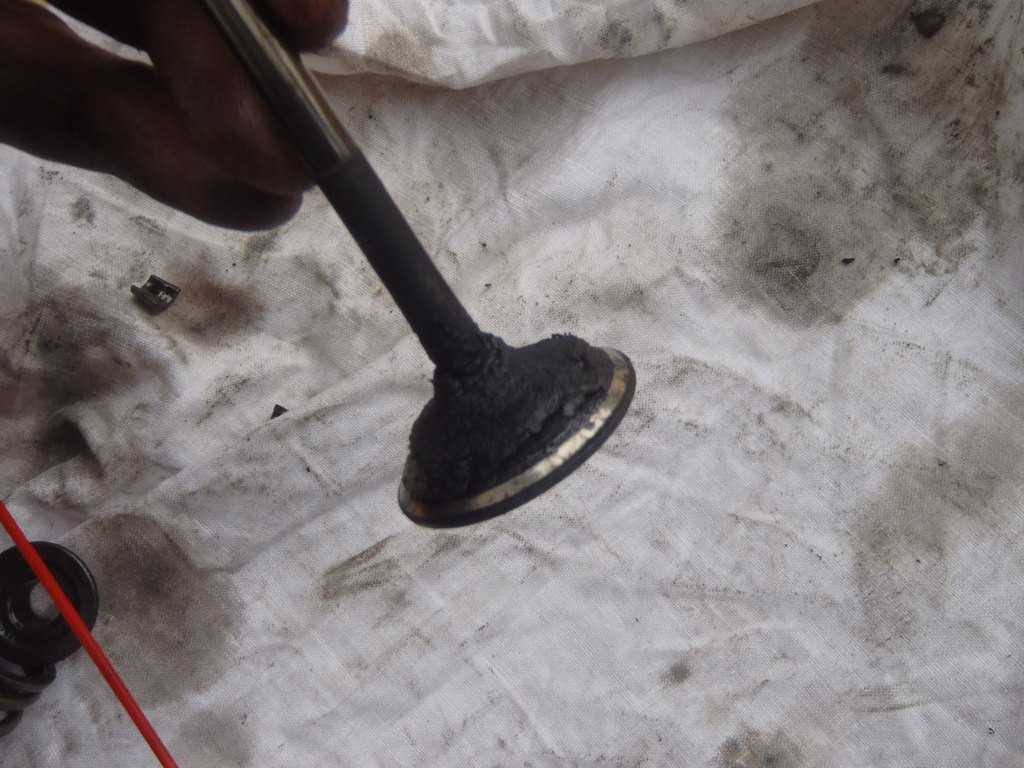

Если объёмы пожираемого двигателем масла велики, то отложения нагара и налета можно будет обнаружить везде. В том числе и на поверхности клапанов. Технические характеристики мотора в результате изменения сечения каналов ухудшаются.

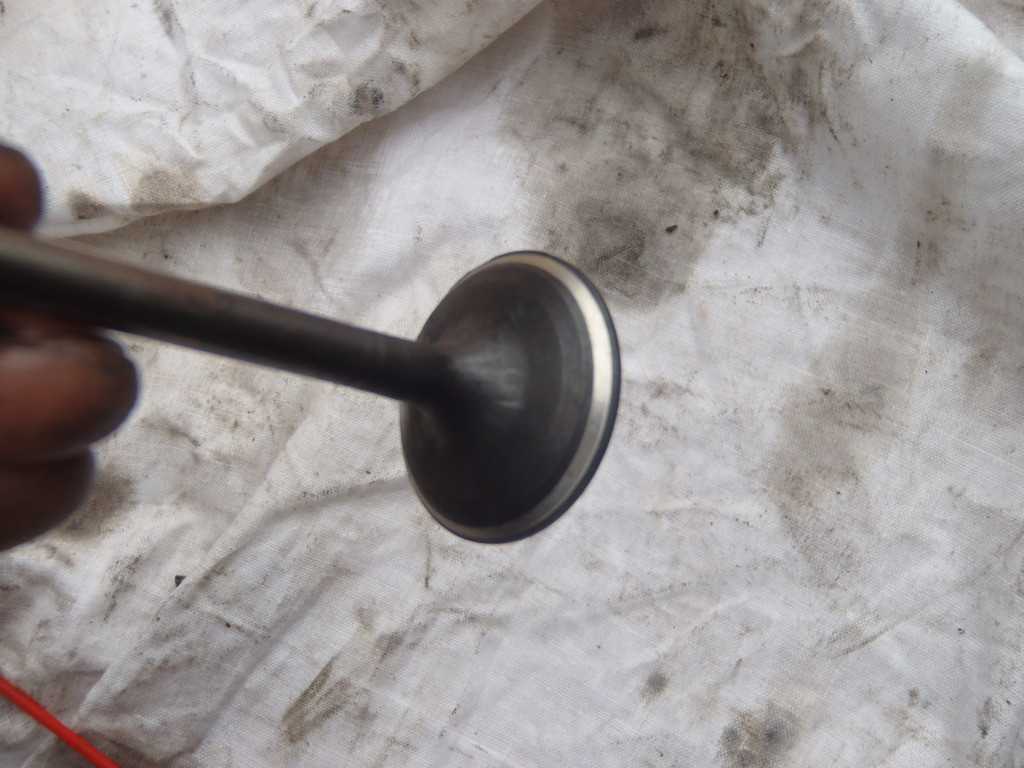

После очистки клапана должен быть произведен его визуальный осмотр. Согласно указаниям производителя рекомендовано полностью менять все клапана, но практика показывает, что их износ не одинаков. Большинство после переборки могут послужить еще до 100 тыс. км. При наличии инструмента все манипуляции с гбц легко выполнимы своими руками.

Надежность, проблемы и ремонт двигателя 1KD-FTV

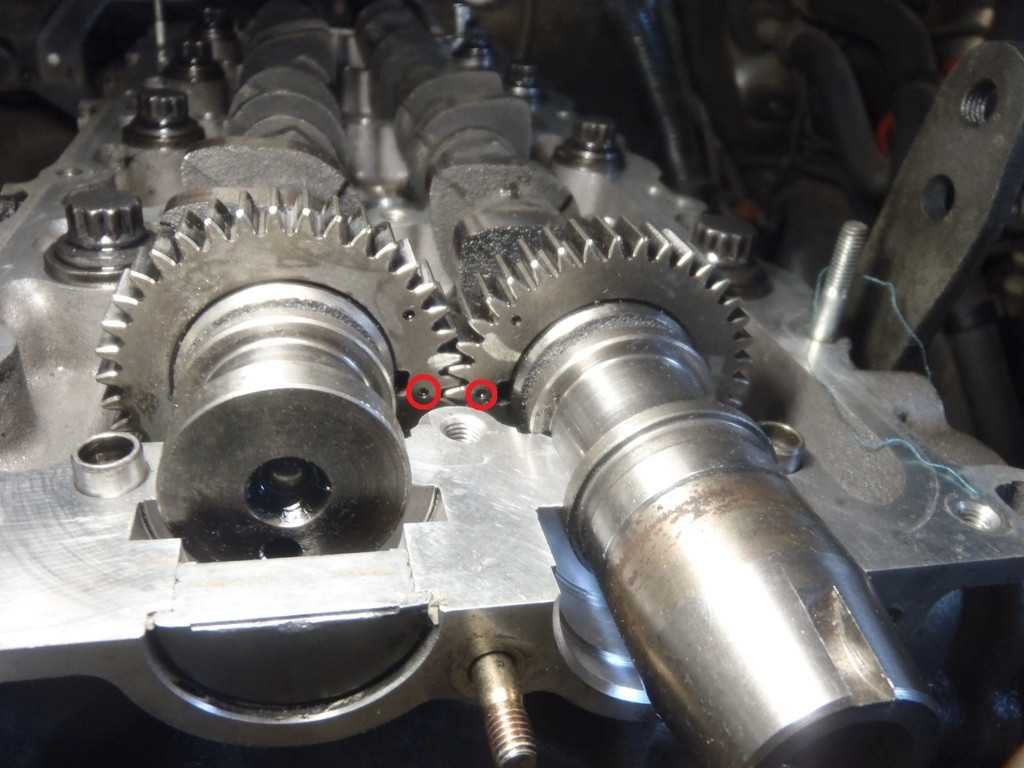

Накрыли чугунный блок алюминиевой 16-ти клапанной головкой с двумя распредвалами. Диаметр впускных клапанов 32.2 мм, выпускных 27.8 мм, толщина ножки клапана 6 мм. Регулировка клапанов 1KD-FTV официально предписана после каждых 40 тыс. км пробега, но практика показывает, что зазоры могут остаться в норме и после 200 тыс. км. Зазоры клапанов (холодный двигатель): впуск 0.2-0.3 мм, выпуск 0.35-0.45 мм. Распредвалы вращаются при помощи зубчатого ремня, замена ремня ГРМ положена после каждых 150 тыс. км, иначе резко возрастает риск обрыва с последующей встречей поршней с клапанами.

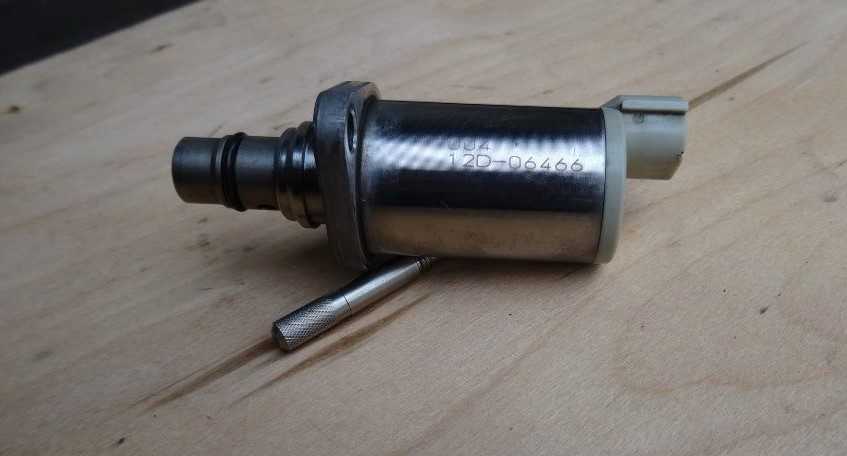

На 1KD используется система впрыска Common rail от Denso. Данный двигатель оснащается турбокомпрессором Toyota CT16V с изменяемой геометрией и с интеркулером. Эта турбина создает давление 1.1 бар избытка.

Для улучшения показателей по экологии, мотор 1KD оснащен клапаном рециркуляции отработавших газов EGR.

Выпуск 1KD продолжается, но ему на смену приходит новый дизель 1GD.

Проблемы и недостатки дизельных двигателей Тойота 1KD

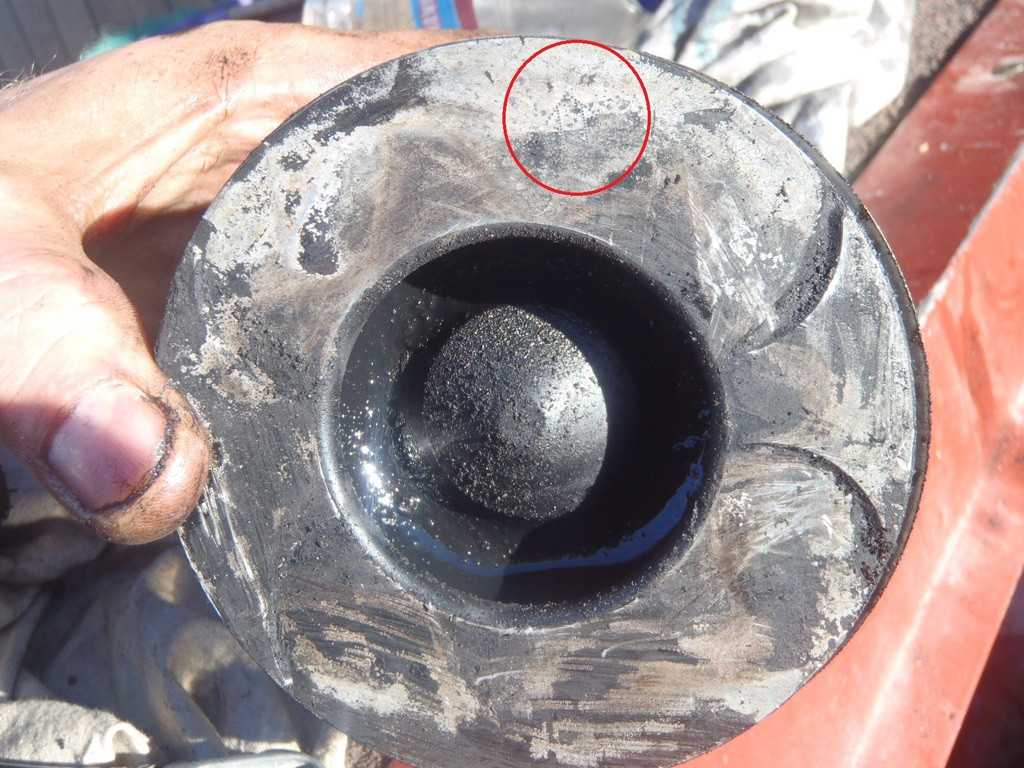

1. Неровная работа, вибрация, черный дым, снижение мощности, стук. Все это симптомы треснувшего поршня, что периодически происходит с мотором 1KD-FTV для Евро-4. В качестве бонуса в цилиндре могут образоваться задиры… Снизить вероятность получения подобных неприятностей можно, для этого нужно меньше нагружать мотор, не чиповать или заменить поршни с форсунками на обновленные. В январе 2014 году Toyota заменила поршни, и проблема была решена. 2. Белый дым, низкое давление масла. ДВС выпущенные в период с конца 2004-го по 2007-й год имели проблему с низкокачественными медными шайбами под форсунками и их желательно заменить на нормальные алюминиевые.

Ресурс турбины 1KD около 200 тыс. км, столько же служат ТНВД и форсунки. Это средние показатели и в зависимости от качества топлива ресурс может или увеличиться или снизиться. Клапан EGR рекомендуется чистить каждые 50 тыс. км либо заглушить его и прошить ЭБУ под работу без ЕГР. Общий ресурс 1KD-FTV довольно высок и может превышать 400 тыс. км, при нормальной эксплуатации и своевременном обслуживании.

Быстрый способ регулировки клапанов на двигателе ЯМЗ-238

Приветствую, мой Цифровой друг !

В силу того, что мы своими руками перебираем двигатель ЯМЗ 238ДЕ2, то мы столкнулись с операциями по регулировке тепловых зазоров клапанов двигателя.

Основное отличие способов регулировки не в откручивании регулировочной гайки и подкручивании регулировочного винта коромысла, и не в последующем выставлении зазора между клапаном и коромыслом, то есть в процедуре регулировки самого клапана отличий нет. Различия в способах регулировки или проверки теплового зазора клапанов двигателя ЯМЗ заключаются в выставлении ВМТ такта сжатия 1 цилиндра и дальнейшего порядка последовательного подвода поршней цилиндров к ВМТ и у каждого способа или последовательности регулировочных действий есть свои сторонники и противники.

Проверять или регулировать зазоры необходимо на холодном двигателе или только через час после его остановки. Зазоры должны быть отрегулированы на 0,25 — 0,3 мм (допуск 0,2 — 0,4 мм). Для процедуры регулировки клапанов нужен набор щупов для регулирования зазоров, ключ на 19 и широкая отвертка. Очень удобно для регулировки клапанов использовать 2 свечных ключа от бензоинструмента.

Когда мы регулировали тепловые зазоры клапанов на двигателе ЯМЗ-238ДЕ2, то в первый раз мы попробовали способ подвода поршней к ВМТ после срабатывания впускного (левого) клапана когда 2 клапана в закрытом состоянии. По этому способу можно регулировать клапана сначала с 1 стороны двигателя, потом со 2 стороны, последовательно подгоняя поршень очередного цилиндра к ВМТ, после срабатывания левого впускного клапана. Этот способ по моему мнению очень трудоемкий, хотя и позволяет достаточно точно выставить тепловые зазоры.

Но более эффективный и менее трудоёмкий способ регулировки теплового зазора клапанов на 8-цилиндровом двигателе — это регулировка их в 2 приема.

Порядок регулировки в два приема. Провернуть КВ до совпадения рисок для регулировки опережения впрыска. Далее, посмотреть на риску муфты опережения впрыска ТНВД. Если риски совпадают, значит поймали ВМТ 1 цилиндра, если нет, риска на муфте будет внизу — значит положение ВМТ 6 цилиндра.

ВМТ 1 цилиндра: регулировать клапана 1 цилиндра оба, 2 — выпускной, 3 — впускной, 4 — выпускной, 5 — выпускной, 7 — впускной, 8 — впускной.

Провернуть КВ на 1 оборот — 360 градусов, риски КВ совпадают, на муфте опережения впрыска ТНВД риска будет внизу с обратной стороны.

ВМТ 6 цилиндра: регулировать клапана 6 цилиндра оба, 2 — впускной, 3 — выпускной, 4 — впускной, 5 — впускной, 7 — выпускной, 8 — выпускной.

Расположения клапанов для автомобилей с левым рулем по ходу движения: правый ряд (сторона пассажира) — выпускные ближе к вентилятору и радиатору, левый ряд (сторона водителя) — впускные ближе к радиатору.

Итак, данный способ заключается в установке коленчатого вала двигателя на метку соответствующую ВМТ 1 цилиндра или 6 цилиндра. Узнать в каком именно цилиндре ВМТ можно:

  • посмотрев на метку муфты опережения впрыска топливного насоса высокого давления, если риски примерно сошлись, то выставлена ВМТ 1 цилиндра, если риска не подошла, то ВМТ 6 цилиндра.
  • подергав клапана на 1 и 6 цилиндрах, если 2 коромысла клапанов — впускной и выпускной свободно ходят и постукивают по верхушке клапана, в том цилиндре поршень находится в ВМТ.

Источник

Регламент технического обслуживания

Двигатель чувствителен к тому, какое масло лить в двигатель. Интервал замены составляет 10 тысяч километров. Автолюбители советуют сократить дистанцию, которую рекомендует мануал вдвое. В случае неправильного выбора масла для 1KD FTV наибольшему износу подвергаются:

  • цилиндропоршневая группа;
  • распредвал;
  • коленвал;
  • масляная помпа;
  • масляный фильтр;
  • маслосъемные колпачки;
  • свечи зажигания на 1KD FTV;
  • элементы гбц.

Воздушный фильтр служит различный период времени на микроавтобусах и внедорожниках, на которых устанавливается 1KD FTV. Связано это с отличающимися условиями среды, в которой эксплуатируются транспортные средства. Интервал замены может колебаться от 7 до 30 тыс. км. Возросший расход топлива и потеря динамических характеристик также говорят о необходимости замены фильтра.

Впускной коллектор и выпускной коллектор не нуждаются в частом обслуживании, но многое зависит от того, какое масло и топливо используется в процессе эксплуатации. Нагар может быть существенным и препятствовать нормальной работе двигателя, поэтому при приближении пробега к 100 тысячам километров рекомендуется произвести чистку коллекторов.

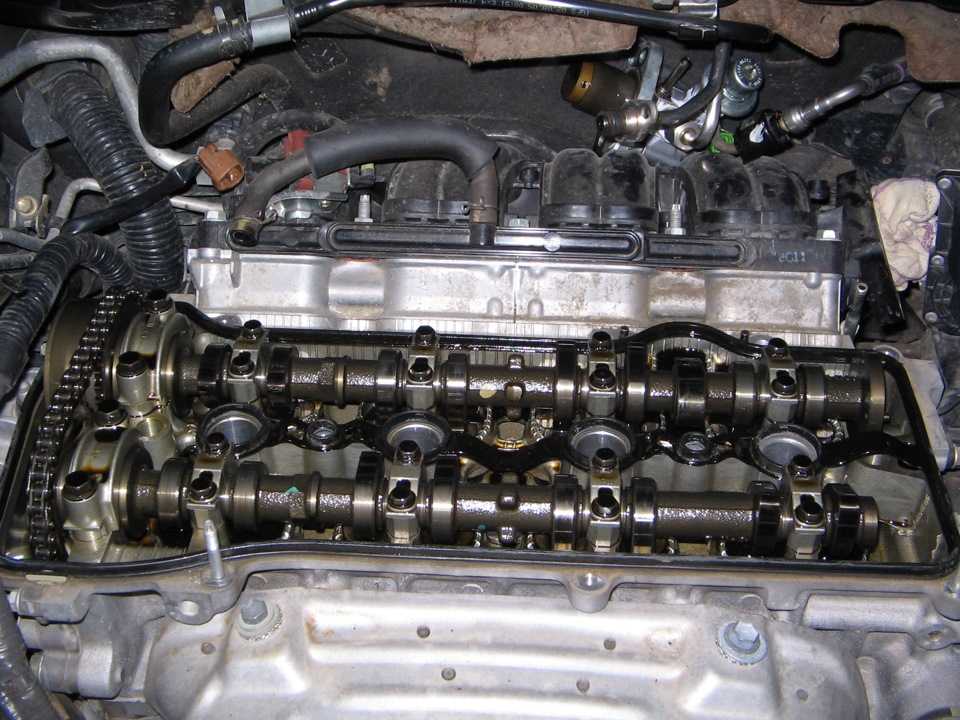

Dimitrii22 › Blog › проверка зазоров клапанов 1АZ-FSE

Давно хотел проверить клапанные зазоры. По регламенту технического обслуживания данная процедура предусмотрена на 80000 км. Немного экскурса: машина 2005 года пробег на момент 88000 км, владею уже четыре года, я второй хозяин, брал с пробегом 50000, обслуживаю самостоятельно. При подходе к такому пробегу позвонил в официальный сервис Тойота в г.Краснодар, технический специалист не понял зачем их проверять если нет проблем в эксплуатации и заявил что зазоры выставляются при ремонте двигателя, но согласился помочь, процедура следующая — вскрыть мотор, произвести замеры, заказать шайбы. Далее два варианта оставить машину в разобраном состоянии на пару недель на сервисе в ожидании запчастей ( шайб у них нет) или все собрать и выдать мне машину, а по приходу деталей — повторная процедура. Ориентировочная стоимость этого удовольствия 20000-24000 р. Короче решил делать сам, заказал прокладку крышки ГРМ, долго откладывал, читал форумы на данную тему и наконец решился (почти через год). Инструмент в дополнение к стандартному — динамоментрический ключ и микрометр.Были сняты: пластиковая защита мотора, гофра воздушного фильтра, катушки свечей, дроссельная заслонка, отключен разъем питания бензонасоса на баке, насос высокого давления (топливо не побежало), мешающие провода, крышка клапанная. Скажу сразу — вид механизма меня порадовал чистотой. Проверены зазоры, оказались в в верхних пределах нормы но решено было все-таки снять распредвалы и замерить шайбы.Выставлены по меткам каленвал и распредвалы, нарисоваты метки не звездочках распредвалов и цепи. Далее по книге следует снять натяжитель цепи, стоит он в не удобном месте, его даже не видно ни с верху, ни из ямы, этот пункт я пропустил надеясь, как показалось зря, что натяжитель не отпустится. Снята звездочка распредвала выпускных клапанов, сам распредвал и распредвал вместе муфтой VVTI. Промерены шайбы и записаны их номера. Со сборкой возникла проблема из-за отпустившегося натяжителя цепи, не смог установить звездочку. По книге его нужно снять, нажать на защелку, утопить плунжер и зафиксировать крючком, далее поставить на место, установить распредвалы, звездочки, цепь и вращать каленвал против часовой стрелки (для для приведения натяжителя в рабочее положение) а затем по часовой для натяжения цепи. Пришлось вызывать друга (отдельное спасибо) думать что делать и взводить натяжитель не снимая его в два лица с применением изготовленных металлических толкателей, ПОЛУЧИЛОСЬ!Сборка в обратном порядке с соблюдением порядка и момента затяжки болтовых соединений с заменой прокладки крышки клапанов. В итоге машина завелась буквально с пол оборота, потратил целый день, ужасно устал, буду ли выводить зазоры в идеал пока не знаю, по расчетам потребуется семь шайб (600-800 руб шт) и опять целый день работы. Но можно ездить и так. Выкладываю таблицы зазоров:Клапана впускные 1 2 3 4 5 6 7 8Зазор 0.2 своб 0.25 туго 0.25 своб 0.25 своб 0.25 своб 0.25 своб 0.25 своб 0.2 своб№шайбы 33 36 36 35 33 36 30 33Размер шайбы, мм 5.33 5.35 5.35 5.34 5.32 5.35 5.29 5.33

Клапана выпускные 1 2 3 4 5 6 7 8Зазор 0.3 своб 0.35 туго 0.4 туго 0.4 туго 0.4 туго 0.4 туго 0.4 туго 0.4 туго№шайбы 36 38 38 39 34 36 37 35Размер шайбы, мм 5.35 5.39 5.41 5.39 5.37 5.36 5.36 5.35

Источник

Двигатели

Бензиновые:

4.5 л R6 (212 и 215 л.с.) – 1FZ-FE

4.7 л V8 (228 и 231 л.с.) – 2UZ-FE

Дизельные:

4.2 л R6 (165 и 167 л.с.) – 1HD-T

4.2 л R6 (201 и 204, 250 л.с.) – 1HD-FTE

Все силовые агрегаты Лендкрузер 100 имеют ГРМ, приводимый в действие зубчатым ремнем.

Главный враг турбодизеля 1HD – нагар в головке блока, образованию которого способствует закоксованный клапан EGR (после 300-400 тыс. км). Предвестником напасти послужит стук или звон. Чтобы избежать проблем, клапан EGR необходимо либо регулярно прочищать, либо просто заглушить. Кроме того, 4,2-литровый турбодизель нуждается в периодической регулировке клапанов – каждые 50 000 км.

Топливные форсунки (от 15 000 рублей) и турбина (от 46 000 рублей) служат 400-500 тыс. км. А вот ТНВД может потребовать внимания уже спустя 200 000 км. Новый агрегат обойдется в 42 000 рублей. В некоторых случаях возможен ремонт – 5 000 рублей за ремкомплект. Кроме того, сбоить может управляющий соленоид SPV (от 22 000 рублей) или клапан опережения (от 10 000 рублей).

Многие покупатели предпочли бензиновый 4,7-литровый V8. Он имеет две важные особенности: неограниченное количество крутящего момента при любых оборотах и отсутствие оборудования, которое может выйти из строя. Впрочем, все бензиновые моторы очень надежные. Менять приходится разве что катушки зажигания (около 5 000 рублей за штуку).

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленвала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Регулировка клапанов и очистка впускного коллектора — бортжурнал Toyota Land Cruiser 2001 года на DRIVE2

Как известно из рекомендаций фирмы Тойота для мотора 1HD-FTE проверка и при необходимости регулировка зазоров в клапанном механизме должно производится каждые 30 тыс км пробега.

И что существенно облегчает эту задачу, по сравнению скажем с мотором 1HZ это то, что не нужны регулировочные шайбы различной толщины, так как зазор регулируется двумя винтами на каждой паре клапанов.

Как правило, зазоры со временем уменьшаются, что может привести к рассухариванию клапана.

С момента приобретения машины прошло уже почти два года и я накатал более 37 тыс км. Еще в 2012 году я обзвонил все оф. сервисы Тойота и выяснил, что ни в одном из них данную операцию не выполняют. Ладно сейчас не продают автомобили с такими моторами, но раньше как выполнялось ТО на гарантийных машинах? В Магнитогорске мастер вообще заявил, что у них нет необходимого оборудования! Учитывая, что нужен всего лишь щуп, точнее два щупа 0.2 мм и 0.5 мм.

Рекомендации по зазорам

Пока я ждал щеточный узел генератора я решил провести проверку зазоров в клапанном механизме мотора, необходимые запасные части уже были давно приобретены (прокладка клапанной крышки и 6 прокладок обратки).

Прокладка крышки клапанов

Прокладки обратки (старые и новые)

Начнем.

Снимаем часть впускного коллектора и клапанную крышку. И видим что, никаких злостных отложений нет, все блестит, как новое.

Под крышкой

Выставляем КВ с помощью головки на 32 по метке и проверяем, чтобы коромысло и мост первого цилиндра были свободны, а шестого цилиндра зажаты. Если это не так, то делаем еще один оборот.

Перед регулировкой я измерял значения зазоров и несколько клапанов были сильно зажаты.

Затем приступаем к регулировке первой пары клапанов первого цилиндра. Это впускные клапана. Берем щуп на 0.2 мм, ослабляем контргайку на коромысле клапанов и выкручиваем винт. Ослабляем болт на мосту клапанов. Выкручиваем его так, чтобы он не давил на клапан. Вставляем щуп и двигаем его туда-сюда, и начинаем затягивать отверткой винт, до тех пор, пока не почувствуем, что щуп начинает ходить с затруднением. Фиксируем контргайкой это положение винта, но не сильно, она еще понадобится. Щуп не достаем.

Регулировка коромысла

Теперь начинаем закручивать винт, контролируя степень зажатости щупа. Как только сопротивление щупа начало возрастать, то фиксируем это положение винта контргайкой, удерживая мост разводным ключом.

Регулировка моста

Теперь возвращаемся снова к мосту. Ослабляем гайку регулируем зазор еще раз при помощи винта, контролируя зажатость щупа. Как только щуп начинает перемещаться с сопротивлением, то фиксируем это положение контргайкой. На этот раз уже хорошо.

Теперь переходим к другому клапану.

Так делается шесть пар клапанов. Потом КВ поворачивается на один оборот и регулируются другие шесть пар.

Собираем все обратно.

Ставим трубку обратки

Одеваем новые прокладки на болтики

Одеваем новую прокладку крышки

Более одного года назад я заглушил вакуумный привод клапана ЕГР, который примешивал часть выхлопных газов во впускной коллектор для их более полного дожигания и соответствия мотора требованиям евро-3. Теперь настал момент почистить впускной коллектор от сажи и масла. О пользе и вреде я думаю говорить не приходится.

Часть впускного коллектора уже была демонтирована. Теперь я снял сам впускной коллектор, демонтируя предварительно трубки высокого давления.Вот что там творилось

Все было в грязи, куски сажи отваливались. Все было вычищено насколько это было возможно и отмыто все керосином.

Впускной коллектор я поставил на новые прокладки.

Прокладки впускного коллектора

Технические особенности

1993 – год первого выпуска дизельного двигателя 1КЗ, оснащенного турбонаддувом. Его чугунный блок цилиндров имеет два балансирных вала. Ход поршня равен 103 мм, ⌀ поршней – 96 мм, объём мотора – 3 л.

Сверху БЦ установлена алюминиевая головка, 1 распредвал, на каждый цилиндр – по 2 клапана. У клапана впускной/выпускной ⌀ – 42,5 / 37 миллиметров.

На холодном моторе допустимы такие зазоры:

  • впускные – 0,2-0,3 мм;
  • выпускные – 0,25-0,35 миллиметров.

У 1KZ-TE топливный насос управляется электроникой, у 1KZ-T он механический. Мощность дизеля достигает 130 лошадиных сил, крутящий момент составляет 332 Нм. У 1КЗ, оснащенного интеркулером, мощность достигает 140 лошадиных сил, а у моделей с электронной педалькой – 145 лошадиных сил и 343 Нм.

Таких показателей помогает достигать турбокомпрессор. Также мотор 1КЗ оснащен системой EGR, обеспечивающей рециркуляцию отработанных газов.

Кузов и интерьер

Хотя J100 и принадлежит к группе дюжих Ленд Крузер, он всего лишь на 8 см длиннее популярного Toyota Prado 120. Зато более ощутима разница в ширине – на 15 см в пользу «сотки», что, безусловно, заметно в интерьере.

Наверное, не стоит добавлять, что качество отделки салона бескомпромиссно высокое. Единственное к чему можно придраться – вытирающаяся кожа на рулевом колесе. Кресла до 300 000 км, как правило, не показывают никаких признаков износа.

Запаса пространства в избытке в любом из направлений. Багажник располагает объемом 1300 литров (до крыши). Многие экземпляры на борту имеют все что возможно. Правда, навигация встречается реже – шла в комплекте с камерой заднего вида. За дополнительную плату предлагался третий ряд сидений из двух кресел, которые в сложенном положении располагались вдоль бортов багажника.

Обслуживание

Дизельные ДВС всегда надежнее бензиновых, а ресурс их больше. В руководстве по эксплуатации можно узнать, какой антифриз и масло заливать в двигатель Toyota 1KZ-TE. Рекомендованная вязкость масла 5W-30 или 10w30. Так как турбированные моторы к смазке требовательны, то плановая замена моторного масла необходима через каждые 7.000 пробега. Или после проверки, которая показывает засоренность или недостаточный уровень масла. Одновременно с маслом меняется и фильтр.

Регулировка клапанов у 1KZ-TE выполняется настроечными шайбами, но делать это собственноручно не рекомендуется.

Важно вовремя обслуживать газораспределительный механизм, его отказ приводит к обрыву ремня ГРМ, в результате могут погнуться клапана, что потребует проведения капитального ремонта двигателя

Показываю, что станет с шайбами клапанов от ВАЗ на ТОЙОТЕ

Всем доброго времени! Есть машинка тойота марк 2, владею почти 10 лет, за это время пришлось столкнуться с Регулировкой тепловых зазоров клапанов. Результаты замеров показали, что требуется регулировка впускных клапанов.

(Родные шайбы мне перешлифовали и они стали стучать) И после, встал вопрос приобретения шайб, оригинальные на тот момент стоили от 300р за шт., а нужно было порядка 9шт. (они 25мм диаметром) Но не давала покоя мысль переделать ВАЗововские шайбы от 2108 (они 31мм диаметром). Стоимость 60р/шт.

Четыре штуки подобрал родными, поменяв местами, требовались еще 5 шт. Но основная проблема была даже не в деньгах, а том, что они были только на заказ — неделя и более, а машина нужна, собирать обратно и потом опять разбирать совсем не хотелось, тем более, кто вытаскивал шайбы, тот знает насколько это матершинно делать))) (не снимая распредвалы).

Начитался много отзывов, наслушался мнений «экспертов», что металл у шайб слабый, мнется, разбивается и т.д., на тойоту не пойдет. Но тем не менее решился и взял. Токаря уменьшать по диаметру отказались, решил обтачивать сам на наждаке и, на удивление, получилось очень даже хорошо:

Все зазоры вывел в допуски и все собрал.

Проездив несколько лет, решил вскрыть, посмотреть как чувствуют себя шайбы и заодно проверить зазорчики.

Момент вытаскивания шайб был немного волнительным, но после того как вынул несколько переточенных шайб, волнения рассеялись!

Как Вы можете наблюдать, все шайбы чувствуют себя Отлично. В процессе данного вскрытия были установлены еще пара шайб, выточенных из шайб ВАЗ 2108 для выведения допусков. На мой взгляд, это очень хороший вариант, т.к. шайба подбирается нужной толщины, а найти наждак и обточить по диаметру труда абсолютно не составит.

К тому же экономия: Родные обошлись бы не менее 1500р, а ВАЗовские в 300р.

НО КАЖДЫЙ РЕШАЕТ ДЛЯ СЕБЯ САМ !

Можете посмотреть видео на моем Ютуб канале:

Источник

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

  • срок службы клапанов уменьшается;
  • торец штока клапана может отколоться;
  • расклепывание;
  • будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

  • Низкая компрессия в цилиндрах.
  • Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
  • Тарелки клапанов не плотно садятся в свои посадочные места.
  • Высокая нагрузка на ременный или цепной привод ГРМ.

Что такое регулировка клапанов

Работа бензиновых двигателей заключается в подаче топливовоздушной смеси в емкости цилиндров. А затем полный отвод находящихся в них отработанных газов. Операции проходят через клапаны, закрывающие и открывающие отверстия.

Их существует два вида: впускные и выпускные. Они по очереди открываются, чтобы наполнить или опорожнить цилиндры. Действия контролируются с помощью распределительного вала, его специализированные кулачки оказывают попеременное воздействие на клапаны, открывая или закрывая отверстия цилиндров.

Уровень стандартной рабочей температуры высок, а у металла имеется свойство расширяться при нагревании. Такой процесс неизбежно приведет к изменению формы деталей и приходится корректировать образовавшийся просвет. Такая работа именуется «регулировкой клапанов».

Регулировка клапанов. Зазорчики… — бортжурнал Toyota Land Cruiser 4.2 1HD-FTE “✮ Т-❶❸❹” 2002 года на DRIVE2

После покупки машины постепенно поменял все жидкости, половину подвески и т.д. Вчитавшись в умные книжки и вкурив форумы задумался о необходимости регулировки клапанов (по регламенту вообще через 20 т.км, народ делает через 40). Позвонил предыдущему владельцу (по жидкостям к нему претензий почти не было — судя по цвету и консистенции выливающихся масел, менялись они с должной регулярностью (кроме переднего редуктора, почему-то). Обслуживался авто на сервисе сына владельца, так что позвонил сразу именно ему… Далее состоялся разговор примерно в таком ключе:Я: Привет, это Александр, который у вас крузак купил.Он: Привет, как машинка?Я: Всё путем! Ухаживаем, ездит. Можно вопрос по предыдущему обслуживанию?Он: Можно конечно.Я: Зазоры на клапанах когда последний раз регулировали?Он: Какие зазоры? ОоЯ: Зазоры. Клапанов. Двигателя.Он: А зачем? С двигателем никаких проблем не было! Не лазили туда никогда, только масло меняли…Я: Понятно…

ЕЩЁ РАЗ! ЛЮЮЮЮДИ, обслуживая машину, читайте мануал и профильные форумы (причем если форумная инфа явно противоречит мануалу, забейте на форумную инфу =))) И… после покупки Б/У автомобиля поинтересуйтесь ВСЕМИ аспектами обслуживания…

В общем, понесся я регулировать клапана. Процесс не хитрый, и даже не сильно муторный, хотя и не быстрый.Приехал в мой любимый сервис А21, где мне сказали, что у скиллованного в этом моториста выходной, но сделать готовы и не скиллованные, если я не зцу =) Клапана мне регулировать собственными руками приходилось, парни там не глупые с руками не из пятой точки, так что я согласился, предупредив, что буду стоять над душой и контролировать =)

Сняли кожух и клапанную крышку. Ревизия показала, что из 12 клапанов зажаты 11… Нормальным оказался только выпускной клапан 3 цилиндра, то бишь №6 =)

Начали регулировку. Весь процесс описывать не буду, всё делали прям как у zlodey74 в его записи на соответствующую тему www.drive2.ru/l/3683599/

Полный размер

регулировка клапанов

Обращаю внимание делающих самостоятельно, что НЕЧЕТНЫЕ (впускные) клапана, регулируются по щупу 0.2, а ЧЕТНЫЕ (выпускные) по щупу 0.5. Заодно поменяли прокладку клапанной крышки, ибо нефих ставить старую =)

Заодно поменяли прокладку клапанной крышки, ибо нефих ставить старую =)

Полный размер

номерок прокладки

Впускной коллектор оказался весьма грязен, но промывать времени не было, а сдирать отложения механически себе дороже — всё, что не высыпалось полетит прямиком в движитель, так что оставил до лета, когда планирую промывать интеркулер. Тогда всё разберу сам, на дачке, в бензинчике вымочу и будет мне счастье =)

P.S. Первые впечатления — тяга значительно улучшилась! Машинка поехала веселее… Будем посмотреть (с) на расход — со следующей заправки засеку (в городе был в среднем 18, на трассе 11-12).

Цена вопроса: 6 200 ₽ Пробег: 130300 км

Описание особенностей двигателя и этапов его разработки

Двигатель 1KD FTV пришел на смену морально устаревающему 1KZ. Руководство Toyota Motor Corporation планировало использовать новый двигатель на своих внедорожниках и микроавтобусах. Основа конструкции была взята у предшественника. Силовая установка получилась с хорошим крутящим моментом и высокой надежностью. Это позволило использовать мотор на автомобилях престижного уровня.

В 2000 году компания Toyota Motor Corporation решила усовершенствовать двигатель 1KZ. Доработок планировалось внести много, поэтому двигатель получил собственное название 1KD FTV. От своего трехлитрового предшественника новая силовая установка переняла основные конструктивные решения. Так, например, система с двумя балансировочными валами встречается на обоих двигателях.

Двигатель 1KD FTV имеет классическую компоновку. ЦПГ расположена вертикально, рядно. Порядок работы цилиндров — 1-3-4-2. Основная часть отливается из чугуна. Мотор 1KD FTV изготавливается по безгильзовой технологии.

Поршни отливаются из алюминиевого сплава. Их охлаждение происходит струями масла, создаваемыми форсунками, расположенными внизу цилиндров. Особенностью моторов 1KD FTV является высокая тепловая нагрузка на элементы ЦПГ. Из-за этого возможно возникновение растрескивания поршня и последующий капремонт. Для устранения данного конструктивного недочета в 2011 году изготовителем была разработана новая форма поршня. Данная форма также исключила ситуацию, когда двс гнет клапана.

Список моделей авто, в которых устанавливался

Базовый атмосферный мотор 1ZZ FE разрабатывался для следующих легковых моделей Toyota:

  • Wish – минивэн пятидверный;
  • Allion – молодежный седан спортивного оттенка;
  • Isis – минивэн семиместный;
  • Corolla CE/S/Le/VE/Fielder/Runx – для японского рынка;
  • Corolla Altis – для азиатского рынка;
  • Opa – кроссовер/универсал полноприводный;
  • Premio – крупногабаритный седан класса D;
  • Avensis – седан, лифтбэк и хетчбэк;
  • Caldina – универсал переднеприводный;
  • Matrix XR – переднеприводный хетчбэк с дизайном кроссовера;
  • RAV4 – кроссовер полноприводный;
  • Celica GT – полноприводный кабриолет, лифтбэк и хетчбэк;
  • Vista – хардтоп для внутреннего рынка Японии;
  • MR2 – двухместная спортивная версия;
  • WiLL VS – комбинация спортивного универсала и хетчбэка.

Оказались пригодны характеристики двигателя для автомобилей еще двух производителей:

  • Pontiac Vibe – универсал с чертами хетчбэка;
  • Chevrolet Prizm – классический седан и хетчбэк.

Модификацией 1ZZ FED комплектовались машин Toyota Will VS, Wish, MR2 Spyder, Celica GT и Corolla. Бразильский мотор стоит исключительно на Тойотах Короллах и только в этом государстве.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Ремонт и замена клапана на toyota land cruiser 100 series

Характеристики двигателя 1KD-FTV

Производство Toyota Motor Corporation
Марка двигателя 1KD
Годы выпуска 2000-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Конфигурация рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 103
Диаметр цилиндра, мм 96
Степень сжатия 18.4
Объем двигателя, куб.см 2982
Мощность двигателя, л.с./об.мин 109/3000 136/3400 163/3400 170/3600 173/3400
Крутящий момент, Нм/об.мин 286/1200-1600 300/1200-2400 343/1400-3200 343/1400-3400 410/1600-2800
Экологические нормы Евро 3 Евро 4 Евро 5
Турбокомпрессор Toyota CT16V
Вес двигателя, кг 260 (полная)
Расход топлива, л/100 км (для Prado 150) — город — трасса — смешан. 10.4 6.7 8.1
Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-30 (с 10.2010) 5W-30 10W-30 15W-40 20W-50
Сколько масла в двигателе, л 7.4
Замена масла проводится, км 10000 (лучше 5000)
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике — 400+
Тюнинг, л.с. — потенциал — без потери ресурса 200+ —
Двигатель устанавливался Toyota 4Runner/Hilux Surf Toyota HiAce Toyota Hilux Toyota Land Cruiser Prado 120/150

Обзор неисправностей и способы их устранения

Сниженная степень сжатия вследствие залегания поршневых колец — достаточно частое явление. Капитальный ремонт в таком случае не обязательно потребуется, но провести ревизию поршней следует. Указанием на плохое состояние ЦПГ является повышенный расход масла.

Если объёмы пожираемого двигателем масла велики, то отложения нагара и налета можно будет обнаружить везде. В том числе и на поверхности клапанов. Технические характеристики мотора в результате изменения сечения каналов ухудшаются.

После очистки клапана должен быть произведен его визуальный осмотр. Согласно указаниям производителя рекомендовано полностью менять все клапана, но практика показывает, что их износ не одинаков. Большинство после переборки могут послужить еще до 100 тыс. км. При наличии инструмента все манипуляции с гбц легко выполнимы своими руками.

Надежность, проблемы и ремонт двигателя 1KD-FTV

Накрыли чугунный блок алюминиевой 16-ти клапанной головкой с двумя распредвалами. Диаметр впускных клапанов 32.2 мм, выпускных 27.8 мм, толщина ножки клапана 6 мм. Регулировка клапанов 1KD-FTV официально предписана после каждых 40 тыс. км пробега, но практика показывает, что зазоры могут остаться в норме и после 200 тыс. км. Зазоры клапанов (холодный двигатель): впуск 0.2-0.3 мм, выпуск 0.35-0.45 мм. Распредвалы вращаются при помощи зубчатого ремня, замена ремня ГРМ положена после каждых 150 тыс. км, иначе резко возрастает риск обрыва с последующей встречей поршней с клапанами.

На 1KD используется система впрыска Common rail от Denso. Данный двигатель оснащается турбокомпрессором Toyota CT16V с изменяемой геометрией и с интеркулером. Эта турбина создает давление 1.1 бар избытка.

Для улучшения показателей по экологии, мотор 1KD оснащен клапаном рециркуляции отработавших газов EGR.

Выпуск 1KD продолжается, но ему на смену приходит новый дизель 1GD.

Проблемы и недостатки дизельных двигателей Тойота 1KD

1. Неровная работа, вибрация, черный дым, снижение мощности, стук. Все это симптомы треснувшего поршня, что периодически происходит с мотором 1KD-FTV для Евро-4. В качестве бонуса в цилиндре могут образоваться задиры… Снизить вероятность получения подобных неприятностей можно, для этого нужно меньше нагружать мотор, не чиповать или заменить поршни с форсунками на обновленные. В январе 2014 году Toyota заменила поршни, и проблема была решена. 2. Белый дым, низкое давление масла. ДВС выпущенные в период с конца 2004-го по 2007-й год имели проблему с низкокачественными медными шайбами под форсунками и их желательно заменить на нормальные алюминиевые.

Ресурс турбины 1KD около 200 тыс. км, столько же служат ТНВД и форсунки. Это средние показатели и в зависимости от качества топлива ресурс может или увеличиться или снизиться. Клапан EGR рекомендуется чистить каждые 50 тыс. км либо заглушить его и прошить ЭБУ под работу без ЕГР. Общий ресурс 1KD-FTV довольно высок и может превышать 400 тыс. км, при нормальной эксплуатации и своевременном обслуживании.

Быстрый способ регулировки клапанов на двигателе ЯМЗ-238

Приветствую, мой Цифровой друг !

В силу того, что мы своими руками перебираем двигатель ЯМЗ 238ДЕ2, то мы столкнулись с операциями по регулировке тепловых зазоров клапанов двигателя.

Основное отличие способов регулировки не в откручивании регулировочной гайки и подкручивании регулировочного винта коромысла, и не в последующем выставлении зазора между клапаном и коромыслом, то есть в процедуре регулировки самого клапана отличий нет. Различия в способах регулировки или проверки теплового зазора клапанов двигателя ЯМЗ заключаются в выставлении ВМТ такта сжатия 1 цилиндра и дальнейшего порядка последовательного подвода поршней цилиндров к ВМТ и у каждого способа или последовательности регулировочных действий есть свои сторонники и противники.

Проверять или регулировать зазоры необходимо на холодном двигателе или только через час после его остановки. Зазоры должны быть отрегулированы на 0,25 — 0,3 мм (допуск 0,2 — 0,4 мм). Для процедуры регулировки клапанов нужен набор щупов для регулирования зазоров, ключ на 19 и широкая отвертка. Очень удобно для регулировки клапанов использовать 2 свечных ключа от бензоинструмента.

Когда мы регулировали тепловые зазоры клапанов на двигателе ЯМЗ-238ДЕ2, то в первый раз мы попробовали способ подвода поршней к ВМТ после срабатывания впускного (левого) клапана когда 2 клапана в закрытом состоянии. По этому способу можно регулировать клапана сначала с 1 стороны двигателя, потом со 2 стороны, последовательно подгоняя поршень очередного цилиндра к ВМТ, после срабатывания левого впускного клапана. Этот способ по моему мнению очень трудоемкий, хотя и позволяет достаточно точно выставить тепловые зазоры.

Но более эффективный и менее трудоёмкий способ регулировки теплового зазора клапанов на 8-цилиндровом двигателе — это регулировка их в 2 приема.

Порядок регулировки в два приема. Провернуть КВ до совпадения рисок для регулировки опережения впрыска. Далее, посмотреть на риску муфты опережения впрыска ТНВД. Если риски совпадают, значит поймали ВМТ 1 цилиндра, если нет, риска на муфте будет внизу — значит положение ВМТ 6 цилиндра.

ВМТ 1 цилиндра: регулировать клапана 1 цилиндра оба, 2 — выпускной, 3 — впускной, 4 — выпускной, 5 — выпускной, 7 — впускной, 8 — впускной.

Провернуть КВ на 1 оборот — 360 градусов, риски КВ совпадают, на муфте опережения впрыска ТНВД риска будет внизу с обратной стороны.

ВМТ 6 цилиндра: регулировать клапана 6 цилиндра оба, 2 — впускной, 3 — выпускной, 4 — впускной, 5 — впускной, 7 — выпускной, 8 — выпускной.

Расположения клапанов для автомобилей с левым рулем по ходу движения: правый ряд (сторона пассажира) — выпускные ближе к вентилятору и радиатору, левый ряд (сторона водителя) — впускные ближе к радиатору.

Итак, данный способ заключается в установке коленчатого вала двигателя на метку соответствующую ВМТ 1 цилиндра или 6 цилиндра. Узнать в каком именно цилиндре ВМТ можно:

  • посмотрев на метку муфты опережения впрыска топливного насоса высокого давления, если риски примерно сошлись, то выставлена ВМТ 1 цилиндра, если риска не подошла, то ВМТ 6 цилиндра.
  • подергав клапана на 1 и 6 цилиндрах, если 2 коромысла клапанов — впускной и выпускной свободно ходят и постукивают по верхушке клапана, в том цилиндре поршень находится в ВМТ.

Источник

Регламент технического обслуживания

Двигатель чувствителен к тому, какое масло лить в двигатель. Интервал замены составляет 10 тысяч километров. Автолюбители советуют сократить дистанцию, которую рекомендует мануал вдвое. В случае неправильного выбора масла для 1KD FTV наибольшему износу подвергаются:

  • цилиндропоршневая группа;
  • распредвал;
  • коленвал;
  • масляная помпа;
  • масляный фильтр;
  • маслосъемные колпачки;
  • свечи зажигания на 1KD FTV;
  • элементы гбц.

Воздушный фильтр служит различный период времени на микроавтобусах и внедорожниках, на которых устанавливается 1KD FTV. Связано это с отличающимися условиями среды, в которой эксплуатируются транспортные средства. Интервал замены может колебаться от 7 до 30 тыс. км. Возросший расход топлива и потеря динамических характеристик также говорят о необходимости замены фильтра.

Впускной коллектор и выпускной коллектор не нуждаются в частом обслуживании, но многое зависит от того, какое масло и топливо используется в процессе эксплуатации. Нагар может быть существенным и препятствовать нормальной работе двигателя, поэтому при приближении пробега к 100 тысячам километров рекомендуется произвести чистку коллекторов.

Dimitrii22 › Blog › проверка зазоров клапанов 1АZ-FSE

Давно хотел проверить клапанные зазоры. По регламенту технического обслуживания данная процедура предусмотрена на 80000 км. Немного экскурса: машина 2005 года пробег на момент 88000 км, владею уже четыре года, я второй хозяин, брал с пробегом 50000, обслуживаю самостоятельно. При подходе к такому пробегу позвонил в официальный сервис Тойота в г.Краснодар, технический специалист не понял зачем их проверять если нет проблем в эксплуатации и заявил что зазоры выставляются при ремонте двигателя, но согласился помочь, процедура следующая — вскрыть мотор, произвести замеры, заказать шайбы. Далее два варианта оставить машину в разобраном состоянии на пару недель на сервисе в ожидании запчастей ( шайб у них нет) или все собрать и выдать мне машину, а по приходу деталей — повторная процедура. Ориентировочная стоимость этого удовольствия 20000-24000 р. Короче решил делать сам, заказал прокладку крышки ГРМ, долго откладывал, читал форумы на данную тему и наконец решился (почти через год). Инструмент в дополнение к стандартному — динамоментрический ключ и микрометр.Были сняты: пластиковая защита мотора, гофра воздушного фильтра, катушки свечей, дроссельная заслонка, отключен разъем питания бензонасоса на баке, насос высокого давления (топливо не побежало), мешающие провода, крышка клапанная. Скажу сразу — вид механизма меня порадовал чистотой. Проверены зазоры, оказались в в верхних пределах нормы но решено было все-таки снять распредвалы и замерить шайбы.Выставлены по меткам каленвал и распредвалы, нарисоваты метки не звездочках распредвалов и цепи. Далее по книге следует снять натяжитель цепи, стоит он в не удобном месте, его даже не видно ни с верху, ни из ямы, этот пункт я пропустил надеясь, как показалось зря, что натяжитель не отпустится. Снята звездочка распредвала выпускных клапанов, сам распредвал и распредвал вместе муфтой VVTI. Промерены шайбы и записаны их номера. Со сборкой возникла проблема из-за отпустившегося натяжителя цепи, не смог установить звездочку. По книге его нужно снять, нажать на защелку, утопить плунжер и зафиксировать крючком, далее поставить на место, установить распредвалы, звездочки, цепь и вращать каленвал против часовой стрелки (для для приведения натяжителя в рабочее положение) а затем по часовой для натяжения цепи. Пришлось вызывать друга (отдельное спасибо) думать что делать и взводить натяжитель не снимая его в два лица с применением изготовленных металлических толкателей, ПОЛУЧИЛОСЬ!Сборка в обратном порядке с соблюдением порядка и момента затяжки болтовых соединений с заменой прокладки крышки клапанов. В итоге машина завелась буквально с пол оборота, потратил целый день, ужасно устал, буду ли выводить зазоры в идеал пока не знаю, по расчетам потребуется семь шайб (600-800 руб шт) и опять целый день работы. Но можно ездить и так. Выкладываю таблицы зазоров:Клапана впускные 1 2 3 4 5 6 7 8Зазор 0.2 своб 0.25 туго 0.25 своб 0.25 своб 0.25 своб 0.25 своб 0.25 своб 0.2 своб№шайбы 33 36 36 35 33 36 30 33Размер шайбы, мм 5.33 5.35 5.35 5.34 5.32 5.35 5.29 5.33

Клапана выпускные 1 2 3 4 5 6 7 8Зазор 0.3 своб 0.35 туго 0.4 туго 0.4 туго 0.4 туго 0.4 туго 0.4 туго 0.4 туго№шайбы 36 38 38 39 34 36 37 35Размер шайбы, мм 5.35 5.39 5.41 5.39 5.37 5.36 5.36 5.35

Источник

Двигатели

Бензиновые:

4.5 л R6 (212 и 215 л.с.) – 1FZ-FE

4.7 л V8 (228 и 231 л.с.) – 2UZ-FE

Дизельные:

4.2 л R6 (165 и 167 л.с.) – 1HD-T

4.2 л R6 (201 и 204, 250 л.с.) – 1HD-FTE

Все силовые агрегаты Лендкрузер 100 имеют ГРМ, приводимый в действие зубчатым ремнем.

Главный враг турбодизеля 1HD – нагар в головке блока, образованию которого способствует закоксованный клапан EGR (после 300-400 тыс. км). Предвестником напасти послужит стук или звон. Чтобы избежать проблем, клапан EGR необходимо либо регулярно прочищать, либо просто заглушить. Кроме того, 4,2-литровый турбодизель нуждается в периодической регулировке клапанов – каждые 50 000 км.

Топливные форсунки (от 15 000 рублей) и турбина (от 46 000 рублей) служат 400-500 тыс. км. А вот ТНВД может потребовать внимания уже спустя 200 000 км. Новый агрегат обойдется в 42 000 рублей. В некоторых случаях возможен ремонт – 5 000 рублей за ремкомплект. Кроме того, сбоить может управляющий соленоид SPV (от 22 000 рублей) или клапан опережения (от 10 000 рублей).

Многие покупатели предпочли бензиновый 4,7-литровый V8. Он имеет две важные особенности: неограниченное количество крутящего момента при любых оборотах и отсутствие оборудования, которое может выйти из строя. Впрочем, все бензиновые моторы очень надежные. Менять приходится разве что катушки зажигания (около 5 000 рублей за штуку).

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленвала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Регулировка клапанов и очистка впускного коллектора — бортжурнал Toyota Land Cruiser 2001 года на DRIVE2

Как известно из рекомендаций фирмы Тойота для мотора 1HD-FTE проверка и при необходимости регулировка зазоров в клапанном механизме должно производится каждые 30 тыс км пробега.

И что существенно облегчает эту задачу, по сравнению скажем с мотором 1HZ это то, что не нужны регулировочные шайбы различной толщины, так как зазор регулируется двумя винтами на каждой паре клапанов.

Как правило, зазоры со временем уменьшаются, что может привести к рассухариванию клапана.

С момента приобретения машины прошло уже почти два года и я накатал более 37 тыс км. Еще в 2012 году я обзвонил все оф. сервисы Тойота и выяснил, что ни в одном из них данную операцию не выполняют. Ладно сейчас не продают автомобили с такими моторами, но раньше как выполнялось ТО на гарантийных машинах? В Магнитогорске мастер вообще заявил, что у них нет необходимого оборудования! Учитывая, что нужен всего лишь щуп, точнее два щупа 0.2 мм и 0.5 мм.

Рекомендации по зазорам

Пока я ждал щеточный узел генератора я решил провести проверку зазоров в клапанном механизме мотора, необходимые запасные части уже были давно приобретены (прокладка клапанной крышки и 6 прокладок обратки).

Прокладка крышки клапанов

Прокладки обратки (старые и новые)

Начнем.

Снимаем часть впускного коллектора и клапанную крышку. И видим что, никаких злостных отложений нет, все блестит, как новое.

Под крышкой

Выставляем КВ с помощью головки на 32 по метке и проверяем, чтобы коромысло и мост первого цилиндра были свободны, а шестого цилиндра зажаты. Если это не так, то делаем еще один оборот.

Перед регулировкой я измерял значения зазоров и несколько клапанов были сильно зажаты.

Затем приступаем к регулировке первой пары клапанов первого цилиндра. Это впускные клапана. Берем щуп на 0.2 мм, ослабляем контргайку на коромысле клапанов и выкручиваем винт. Ослабляем болт на мосту клапанов. Выкручиваем его так, чтобы он не давил на клапан. Вставляем щуп и двигаем его туда-сюда, и начинаем затягивать отверткой винт, до тех пор, пока не почувствуем, что щуп начинает ходить с затруднением. Фиксируем контргайкой это положение винта, но не сильно, она еще понадобится. Щуп не достаем.

Регулировка коромысла

Теперь начинаем закручивать винт, контролируя степень зажатости щупа. Как только сопротивление щупа начало возрастать, то фиксируем это положение винта контргайкой, удерживая мост разводным ключом.

Регулировка моста

Теперь возвращаемся снова к мосту. Ослабляем гайку регулируем зазор еще раз при помощи винта, контролируя зажатость щупа. Как только щуп начинает перемещаться с сопротивлением, то фиксируем это положение контргайкой. На этот раз уже хорошо.

Теперь переходим к другому клапану.

Так делается шесть пар клапанов. Потом КВ поворачивается на один оборот и регулируются другие шесть пар.

Собираем все обратно.

Ставим трубку обратки

Одеваем новые прокладки на болтики

Одеваем новую прокладку крышки

Более одного года назад я заглушил вакуумный привод клапана ЕГР, который примешивал часть выхлопных газов во впускной коллектор для их более полного дожигания и соответствия мотора требованиям евро-3. Теперь настал момент почистить впускной коллектор от сажи и масла. О пользе и вреде я думаю говорить не приходится.

Часть впускного коллектора уже была демонтирована. Теперь я снял сам впускной коллектор, демонтируя предварительно трубки высокого давления.Вот что там творилось

Все было в грязи, куски сажи отваливались. Все было вычищено насколько это было возможно и отмыто все керосином.

Впускной коллектор я поставил на новые прокладки.

Прокладки впускного коллектора

Технические особенности

1993 – год первого выпуска дизельного двигателя 1КЗ, оснащенного турбонаддувом. Его чугунный блок цилиндров имеет два балансирных вала. Ход поршня равен 103 мм, ⌀ поршней – 96 мм, объём мотора – 3 л.

Сверху БЦ установлена алюминиевая головка, 1 распредвал, на каждый цилиндр – по 2 клапана. У клапана впускной/выпускной ⌀ – 42,5 / 37 миллиметров.

На холодном моторе допустимы такие зазоры:

  • впускные – 0,2-0,3 мм;
  • выпускные – 0,25-0,35 миллиметров.

У 1KZ-TE топливный насос управляется электроникой, у 1KZ-T он механический. Мощность дизеля достигает 130 лошадиных сил, крутящий момент составляет 332 Нм. У 1КЗ, оснащенного интеркулером, мощность достигает 140 лошадиных сил, а у моделей с электронной педалькой – 145 лошадиных сил и 343 Нм.

Таких показателей помогает достигать турбокомпрессор. Также мотор 1КЗ оснащен системой EGR, обеспечивающей рециркуляцию отработанных газов.

Кузов и интерьер

Хотя J100 и принадлежит к группе дюжих Ленд Крузер, он всего лишь на 8 см длиннее популярного Toyota Prado 120. Зато более ощутима разница в ширине – на 15 см в пользу «сотки», что, безусловно, заметно в интерьере.

Наверное, не стоит добавлять, что качество отделки салона бескомпромиссно высокое. Единственное к чему можно придраться – вытирающаяся кожа на рулевом колесе. Кресла до 300 000 км, как правило, не показывают никаких признаков износа.

Запаса пространства в избытке в любом из направлений. Багажник располагает объемом 1300 литров (до крыши). Многие экземпляры на борту имеют все что возможно. Правда, навигация встречается реже – шла в комплекте с камерой заднего вида. За дополнительную плату предлагался третий ряд сидений из двух кресел, которые в сложенном положении располагались вдоль бортов багажника.

Обслуживание

Дизельные ДВС всегда надежнее бензиновых, а ресурс их больше. В руководстве по эксплуатации можно узнать, какой антифриз и масло заливать в двигатель Toyota 1KZ-TE. Рекомендованная вязкость масла 5W-30 или 10w30. Так как турбированные моторы к смазке требовательны, то плановая замена моторного масла необходима через каждые 7.000 пробега. Или после проверки, которая показывает засоренность или недостаточный уровень масла. Одновременно с маслом меняется и фильтр.

Регулировка клапанов у 1KZ-TE выполняется настроечными шайбами, но делать это собственноручно не рекомендуется.

Важно вовремя обслуживать газораспределительный механизм, его отказ приводит к обрыву ремня ГРМ, в результате могут погнуться клапана, что потребует проведения капитального ремонта двигателя

Показываю, что станет с шайбами клапанов от ВАЗ на ТОЙОТЕ

Всем доброго времени! Есть машинка тойота марк 2, владею почти 10 лет, за это время пришлось столкнуться с Регулировкой тепловых зазоров клапанов. Результаты замеров показали, что требуется регулировка впускных клапанов.

(Родные шайбы мне перешлифовали и они стали стучать) И после, встал вопрос приобретения шайб, оригинальные на тот момент стоили от 300р за шт., а нужно было порядка 9шт. (они 25мм диаметром) Но не давала покоя мысль переделать ВАЗововские шайбы от 2108 (они 31мм диаметром). Стоимость 60р/шт.

Четыре штуки подобрал родными, поменяв местами, требовались еще 5 шт. Но основная проблема была даже не в деньгах, а том, что они были только на заказ — неделя и более, а машина нужна, собирать обратно и потом опять разбирать совсем не хотелось, тем более, кто вытаскивал шайбы, тот знает насколько это матершинно делать))) (не снимая распредвалы).

Начитался много отзывов, наслушался мнений «экспертов», что металл у шайб слабый, мнется, разбивается и т.д., на тойоту не пойдет. Но тем не менее решился и взял. Токаря уменьшать по диаметру отказались, решил обтачивать сам на наждаке и, на удивление, получилось очень даже хорошо:

Все зазоры вывел в допуски и все собрал.

Проездив несколько лет, решил вскрыть, посмотреть как чувствуют себя шайбы и заодно проверить зазорчики.

Момент вытаскивания шайб был немного волнительным, но после того как вынул несколько переточенных шайб, волнения рассеялись!

Как Вы можете наблюдать, все шайбы чувствуют себя Отлично. В процессе данного вскрытия были установлены еще пара шайб, выточенных из шайб ВАЗ 2108 для выведения допусков. На мой взгляд, это очень хороший вариант, т.к. шайба подбирается нужной толщины, а найти наждак и обточить по диаметру труда абсолютно не составит.

К тому же экономия: Родные обошлись бы не менее 1500р, а ВАЗовские в 300р.

НО КАЖДЫЙ РЕШАЕТ ДЛЯ СЕБЯ САМ !

Можете посмотреть видео на моем Ютуб канале:

Источник

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

  • срок службы клапанов уменьшается;
  • торец штока клапана может отколоться;
  • расклепывание;
  • будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

  • Низкая компрессия в цилиндрах.
  • Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
  • Тарелки клапанов не плотно садятся в свои посадочные места.
  • Высокая нагрузка на ременный или цепной привод ГРМ.

Что такое регулировка клапанов

Работа бензиновых двигателей заключается в подаче топливовоздушной смеси в емкости цилиндров. А затем полный отвод находящихся в них отработанных газов. Операции проходят через клапаны, закрывающие и открывающие отверстия.

Их существует два вида: впускные и выпускные. Они по очереди открываются, чтобы наполнить или опорожнить цилиндры. Действия контролируются с помощью распределительного вала, его специализированные кулачки оказывают попеременное воздействие на клапаны, открывая или закрывая отверстия цилиндров.

Уровень стандартной рабочей температуры высок, а у металла имеется свойство расширяться при нагревании. Такой процесс неизбежно приведет к изменению формы деталей и приходится корректировать образовавшийся просвет. Такая работа именуется «регулировкой клапанов».

Регулировка клапанов. Зазорчики… — бортжурнал Toyota Land Cruiser 4.2 1HD-FTE “✮ Т-❶❸❹” 2002 года на DRIVE2

После покупки машины постепенно поменял все жидкости, половину подвески и т.д. Вчитавшись в умные книжки и вкурив форумы задумался о необходимости регулировки клапанов (по регламенту вообще через 20 т.км, народ делает через 40). Позвонил предыдущему владельцу (по жидкостям к нему претензий почти не было — судя по цвету и консистенции выливающихся масел, менялись они с должной регулярностью (кроме переднего редуктора, почему-то). Обслуживался авто на сервисе сына владельца, так что позвонил сразу именно ему… Далее состоялся разговор примерно в таком ключе:Я: Привет, это Александр, который у вас крузак купил.Он: Привет, как машинка?Я: Всё путем! Ухаживаем, ездит. Можно вопрос по предыдущему обслуживанию?Он: Можно конечно.Я: Зазоры на клапанах когда последний раз регулировали?Он: Какие зазоры? ОоЯ: Зазоры. Клапанов. Двигателя.Он: А зачем? С двигателем никаких проблем не было! Не лазили туда никогда, только масло меняли…Я: Понятно…

ЕЩЁ РАЗ! ЛЮЮЮЮДИ, обслуживая машину, читайте мануал и профильные форумы (причем если форумная инфа явно противоречит мануалу, забейте на форумную инфу =))) И… после покупки Б/У автомобиля поинтересуйтесь ВСЕМИ аспектами обслуживания…

В общем, понесся я регулировать клапана. Процесс не хитрый, и даже не сильно муторный, хотя и не быстрый.Приехал в мой любимый сервис А21, где мне сказали, что у скиллованного в этом моториста выходной, но сделать готовы и не скиллованные, если я не зцу =) Клапана мне регулировать собственными руками приходилось, парни там не глупые с руками не из пятой точки, так что я согласился, предупредив, что буду стоять над душой и контролировать =)

Сняли кожух и клапанную крышку. Ревизия показала, что из 12 клапанов зажаты 11… Нормальным оказался только выпускной клапан 3 цилиндра, то бишь №6 =)

Начали регулировку. Весь процесс описывать не буду, всё делали прям как у zlodey74 в его записи на соответствующую тему www.drive2.ru/l/3683599/

Полный размер

регулировка клапанов

Обращаю внимание делающих самостоятельно, что НЕЧЕТНЫЕ (впускные) клапана, регулируются по щупу 0.2, а ЧЕТНЫЕ (выпускные) по щупу 0.5. Заодно поменяли прокладку клапанной крышки, ибо нефих ставить старую =)

Заодно поменяли прокладку клапанной крышки, ибо нефих ставить старую =)

Полный размер

номерок прокладки

Впускной коллектор оказался весьма грязен, но промывать времени не было, а сдирать отложения механически себе дороже — всё, что не высыпалось полетит прямиком в движитель, так что оставил до лета, когда планирую промывать интеркулер. Тогда всё разберу сам, на дачке, в бензинчике вымочу и будет мне счастье =)

P.S. Первые впечатления — тяга значительно улучшилась! Машинка поехала веселее… Будем посмотреть (с) на расход — со следующей заправки засеку (в городе был в среднем 18, на трассе 11-12).

Цена вопроса: 6 200 ₽ Пробег: 130300 км

Описание особенностей двигателя и этапов его разработки

Двигатель 1KD FTV пришел на смену морально устаревающему 1KZ. Руководство Toyota Motor Corporation планировало использовать новый двигатель на своих внедорожниках и микроавтобусах. Основа конструкции была взята у предшественника. Силовая установка получилась с хорошим крутящим моментом и высокой надежностью. Это позволило использовать мотор на автомобилях престижного уровня.

В 2000 году компания Toyota Motor Corporation решила усовершенствовать двигатель 1KZ. Доработок планировалось внести много, поэтому двигатель получил собственное название 1KD FTV. От своего трехлитрового предшественника новая силовая установка переняла основные конструктивные решения. Так, например, система с двумя балансировочными валами встречается на обоих двигателях.

Двигатель 1KD FTV имеет классическую компоновку. ЦПГ расположена вертикально, рядно. Порядок работы цилиндров — 1-3-4-2. Основная часть отливается из чугуна. Мотор 1KD FTV изготавливается по безгильзовой технологии.

Поршни отливаются из алюминиевого сплава. Их охлаждение происходит струями масла, создаваемыми форсунками, расположенными внизу цилиндров. Особенностью моторов 1KD FTV является высокая тепловая нагрузка на элементы ЦПГ. Из-за этого возможно возникновение растрескивания поршня и последующий капремонт. Для устранения данного конструктивного недочета в 2011 году изготовителем была разработана новая форма поршня. Данная форма также исключила ситуацию, когда двс гнет клапана.

Список моделей авто, в которых устанавливался

Базовый атмосферный мотор 1ZZ FE разрабатывался для следующих легковых моделей Toyota:

  • Wish – минивэн пятидверный;
  • Allion – молодежный седан спортивного оттенка;
  • Isis – минивэн семиместный;
  • Corolla CE/S/Le/VE/Fielder/Runx – для японского рынка;
  • Corolla Altis – для азиатского рынка;
  • Opa – кроссовер/универсал полноприводный;
  • Premio – крупногабаритный седан класса D;
  • Avensis – седан, лифтбэк и хетчбэк;
  • Caldina – универсал переднеприводный;
  • Matrix XR – переднеприводный хетчбэк с дизайном кроссовера;
  • RAV4 – кроссовер полноприводный;
  • Celica GT – полноприводный кабриолет, лифтбэк и хетчбэк;
  • Vista – хардтоп для внутреннего рынка Японии;
  • MR2 – двухместная спортивная версия;
  • WiLL VS – комбинация спортивного универсала и хетчбэка.

Оказались пригодны характеристики двигателя для автомобилей еще двух производителей:

  • Pontiac Vibe – универсал с чертами хетчбэка;
  • Chevrolet Prizm – классический седан и хетчбэк.

Модификацией 1ZZ FED комплектовались машин Toyota Will VS, Wish, MR2 Spyder, Celica GT и Corolla. Бразильский мотор стоит исключительно на Тойотах Короллах и только в этом государстве.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
