Как подарить дневным ходовым огням автомобиля новую жизнь?

Дневные ходовые огни от хитрого китайца

Всем привет! На мой взгляд очень неплохие и недорогие ДХО. Жаль, что немного не те ;( Давно хотел поставить ДХО. Есть много недорогих моделей, но все они… не очень. часто в таких используют светодиоды типа 5050, а светят они слабовато. Полазив по форумам определился с моделью. Вроде светодиоды одноваттные, по 6 штук, да и конструкция нормальная. Обещали металл/стекло. Решил рискнуть. Оказалось, ДХО очень даже неплохие, но продавец был не честный (об этом позже) Упаковано в обычную картонную коробку.

Все пришло в целости и сохранности

В комплекте были: 1. ДХОшки 2шт 2. Крепление 2шт 3. Саморезы 2шт 4. Провода 2шт


Провода оказались без предохранителя ;(

Габариты:

Вес 470 гр.

Я уже было обрадовался. Коробка такая же, на вид один в один как в обзорах. Решил разобрать. Все винты были залиты герметиком. Пришлось расковырять ;( У рассеивателя по периметру имеется выступ, который упирается в уплотнительную резинку. вода ни спереди, ни сзади через винты не пройдёт. это плюс!

Вот, что я ожидал увидеть:

Но не тут то было ;(((

Вместо 1Вт светодиодов стоят обычные 5630 или 5730. А у них мощность меньше. Даже замерять не стал. Открыл спор с продавцом, приложил все фотографии и фото с его страницы. Попросил компенсацию в размере 7$. Заплатил я за них 16,8$ (сейчас они у него 15,96$). Продавец даже не стал спорить и через 2 часа мой спор был закрыт, а через 2 дня деньги пришли на карточку. За это ему спасибо

Корпус действительно металлический, довольно тяжеленький. А вот насчет рассеивателя у меня сомнения. Он больше похож на пластик чем на стекло. Рассеиватель делится на 2 части. Одна часть линзованая (3 линзы), дает направленный свет. Вторая ребристая, она рассеивает свет. Некое подобие ближнего и дальнего света.

Светодиодов сидят на одной плате. Под каждым светодиодом в плане имеется выемка. В эту выемку входит выступ с корпуса, который и отводит тепло на корпус. Место стыковки смазано термопастой. Рассеиватель прижимает светодиоды к выступам и все тепло от светодиодов уходит на корпус.

Установил их на решетку радиатора. Старался поставить по правилам

Подключаются довольно просто. Минус я кинут на клемму — , а плюс подключил к габаритам. Теперь при включении габаритов включаются габариты и ДХО.

Ну и пару фотографий

Вид днем (выкл. ДХО)

Вид днем (вкл. ДХО)

Светят довольно неплохо. В потоке они заметны.

Вид ночью (Вкл. габариты и ДХО)

В целом ДХО остался доволен. Хорошая гидроизоляция и теплообмен. Светят ярко. за 10$ отличный вариант. Правда позже я нашел вот такой вариант за 12$. Тут те же 5630 но их уже не 6, а 12.


Ну да ладно

Всем спасибо за просмотр

Правильная установка ходовых огней ДХО, светодиодных ДХО

В 2011 году дума РФ обязала всех автолюбителей страны устанавливать на своих “коней” или ДХО или ездить со включенным светом фар. е скажу, что это меня обрадовало на тот момент. Но по прошествии некоторого времени, все-таки, признал – это хороший закон. Не раз, особенно в пыли, видел встречную машину только если были включены ДХО. В противном случае… В общем, я всеми руками и ногами “за” дхо.

Светодиодные ДХО как попало нельзя устанавливать на автомобиль. Это строго регламентируется. Все требования, о том, как устанавливать световые приборы – можно посмотреть в ЕЭК ООН №87 и ГОСТом Р 41.48-2004.

Кратко – ходовые огни устанавливают на расстоянии не ниже 250 мм не выше 1500 мм от земли ( полотна дороги ). Минимальное расстояние между внутренними краями ДХО составляет 600 мм, а от края автомобиля не более 400 мм.

Выдержка о правильной установке светодиодных ДХО на автомобиль из ГОСТа и правил ПДД

6.19 Дневной ходовой огонь

6.19.1 Установка – Факультативна на автомобилях. Запрещена на прицепах.6.19.2 Число – Два.6.19.3 Схема монтажа – Специальных предписаний нет.6.19.4 Размещение

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.

6.19.6 Направление – Вперед.6.19.7 Функциональная электрическая схема – В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение “включено” орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигнал – Факультативен в виде замкнутого контура.6.19.9 Прочие предписания – Нет.

ПДД Цитата:19.4. Противотуманные фары могут использоваться:
-в условиях недостаточной видимости с ближним или дальним светом фар;
-в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
-вместо ближнего света фар в соответствии с пунктом 19.5 Правил.19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Ходовые огни необходимо устанавливать только спереди автомобиля. Запрещена установка на прицепах. Схема установки конкретная. Ее Вы видите на фото выше и ее стоит придерживаться, дабы избежать в последствии проблем с ГИБДД. Также не забываем о допустимой светосиле в 400-800 Кд. Дневные ходовые огни должны включаться с запуском автомобиля и выключаться при включении головного света или габаритов. Как правильно подключить огни таким образом мы рассмотрим в этой статье.

Чем запастись перед рабочим процессом

Для установки и подключения светового оборудования необходимо подготовить рабочий инструмент и материалы, как-то:

  1. Пассатижи.
  2. Паяльную лампу.
  3. Не забудьте про обычную зажигалку. С её помощью можно эффективно стягивать термо/усадочные трубки.
  4. Нужен провод на 2 жилы. Специалисты говорят о применении ПСВ 2/1,5. Можно смело брать 2/0,75 как альтернативный вариант.
  5. Геркон.
  6. Провод с одной жилой диаметром 1,5-2,5 мм. Лучше взять три метра. Возможно, останется немного.
  7. Двенадцати/вольтное реле на 4 контакта.
  8. Хомуты, изготовленные из пластика.
  9. Светодиодную «амуницию».

Большое значение имеет место монтажных работ. Оно должно быть сухим и чистым. Сегодня, на ряде моделей, предусмотрены отверстия для установки DRL. Есть ниши для монтажа противотуманных фар. Местом крепления может служить решётка радиатора авто

Одним словом, перед установкой светового оборудования, важно правильно выбрать место. Тем, кто решил самостоятельно установить дополнительные DRL, рекомендуется использовать именно решётку радиатора

Так легче не ошибиться с расстояниями монтажа.

Всё гениальное просто: понадобиться снять решётку, вырезать отверстия, не забывая о том, что свет должен подаваться под определённым углом наклона. Иногда для достижения правильной подачи пучка света вырезаются дополнительные отверстия.

Видео о работе автоматического реле для ходовых огней

(дымок от спиралей от комаров)))

https://youtube.com/watch?v=783j10mRT5A%3F

UPD 01/08/2017 Почему сгорают ДХО

Не все ходовые огни имеют стабилизатор напряжения, особенно не дорогие, поэтому они могут через некоторое время выйти из строя, например на дизельном двигателе, где бортовое напряжение при работающем двигателе более 14 вольт, они могут сгореть за неделю, на бензиновом могут прожить пол года (все это личный опыт), поэтому если ДХО не дорогие и тонкие, лучше поставить стабилизатор напряжения

Подключение стабилизатора очень простое, у него всего четыре контакта, два из которых получают входное напряжение от 4 до 40 вольт, а вторая пара контактов это выходное отрегулированное напряжение, его можно получить в пределах от 1,3 до 37 вольт, при чем не важно как будет изменяться входное, на выходе всегда будет заданное напряжение. Теперь практическая часть

Регулировка стабилизатора напряжения для ДХО без дисплея, производится с помощью мультиметра, я подаю 12 вольт, и кручу регулировочный болт до нужного мне напряжения, это 12 вольт для ходовых огней

После чего можно устанавливать стабилизатор в цепь питания ходовых огней, т.е. там где питание подается непосредственно на ДХО а не на контроллер, если поставить на стабилизатор перед контроллером ДХО, то он не будет работать, так как на нем всегда будет напряжение 12 вольт, даже при работающем двигателе.

Страница поиска по стабилизаторам ссылка

Или вот такие с дисплеем (ссылка)

В заключении оставлю картинку, где указаны допустимые размеры и расстояния для установки ходовых огней.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

  • имеется встроенная стабилизация напряжения;
  • полное соответствие ГОСТу;
  • максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
  • простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Сегодня дневные ходовые огни (ДХО) являются неотъемлемой частью автомобильной светотехники. В нашей стране, начиная с 2010 года, вступили в силу поправки в ПДД, требующие (согласно п.19.5), чтобы в светлое время суток на всех движущихся транспортных средствах с целью их обозначения были включены либо фары ближнего света, либо ходовые огни, либо (согласно п.19.4) противотуманные фары. Количество старых автомобилей, не имеющих штатного ДХО, на наших дорогах по-прежнему высоко.

Большая часть водителей таких авто по старинке, как и предписывает ПДД, днем двигаются с ближним светом. Это приводит к увеличению расхода топлива, а также к частому перегоранию задействованных ламп головного света, приборной панели и задних габаритов. Но о самом неприятном последствии при таком использовании ближнего света многие могут и не догадываться, а это ни что иное, как ускоренное выгорание или потемнение отражателей фар с последующим ухудшением характеристик ближнего и дальнего света. То есть фара ночью просто перестает освещать дорогу и в таком случае подлежит полной замене.

Другая часть водителей ошибочно полагает, что габаритные огни можно использовать в качестве ДХО, тем самым рискует нарваться на штраф за движение без соответствующего света.

Остальные водители, наиболее продвинутые и прогрессивные, к коим отношу и себя — это те, кто устанавливают дополнительные светодиодные огни. Но и здесь не обходится без определенных проблем, ошибок и тонкостей, о которых я постараюсь сейчас рассказать на примере трех реализованных вариантов LED DRL (англ. DAYTIME RUNNING LIGHTS — ДНЕВНЫЕ ХОДОВЫЕ ОГНИ). А именно:

ДХО — Автоматическое включение фар

Какой плюсы использовать дальний свет в пол накала как ДХО! — лампы дальнего света мы очень редко используем; — дальний свет в дневное время лучше видно; — дальний свет, днём не слепит других участников движения; — увеличение ресурса генератора (актуально для отечественного автопрома) — лампы ближнего света и габаритные огни перегораю из-за постоянного использования и в нужный момент мы лишаемся света в темное время суток, а дальним светом не заменить!

На какие модели уже установлено: Audi A4; BMW 5 series; Chery Fora; Chevrolet Aveo; Chevrolet Captiva; Chevrolet Lanos; Chevrolet Lacetti; Chevrolet Niva; Chevrolet Spark; Citroen C4; Daewoo Matiz; Daewoo Nexia; Fiat Albea; Ford Focus 2; Ford Fusion; Ford Mondeo 3; Ford Mondeo 4; Great Wall Hover H3; Great Wall Hover H5; Honda Civic 4D 2009 г.; Honda CRV 1999г.; Honda CRV3; Honda Fit 2002 г.; Honda HR-V; Honda Jazz 2009 г.; Honda Odissey; Hummer H3; Hyundai Accent; Hyundai Elantra; Hyundai Getz; Hyundai Grand Starex; Hyundai i30; Hyundai ix35; Hyundai Matrix; Hyundai SantaFe CM (2006-2012); Hyundai SantaFe Classic; Hyundai SantaFe Classic (Корея); HyundaiSonata 5; Hyundai Verna; Hyundai Tucson; Hyundai Trajet; JEEP; KIA Carens UN 2006-2012; Kia(ED) Ceed FL; Kia Ceed (2007-2011); Kia Cerato; Kia Picanto; KIA RIO JB; KIA Sorento; KIA SPORTAGE KM 2007 г.;Lexus GS300 1997г.; Lexus GX460 2011г.; Lexus RX350 2007г.; Lifan Breez 1,3; Lifan Solano; Mazda 323; Mazda 626 1998 г.; Mazda Demio DY; Mazda 2 2004 г.; Mazda MPV FS 2.0; Mazda Tribute; Mitsubishi Galant; Mitsubishi Lancer 9; Mitsubishi Lancer IX 2003; Mitsubishi Outlander; Mitsubishi Pajero 4; Mitsubishi Pajero Sport; Mitsubishi Pajero Sport New (MY 2010 2.5 TD АКПП); Nissan Almera; Renault Logan; Nissan Maxima QX 95-99г.; Nissan Note; Nissan Patfinder; Nissan Qashqai; Nissan SUNNY; Nissan Teana 2 New; Nissan Tiida C11 2004г.; Nissan Wingroad; Nissan X-Trail; Opel Astra G; Opel Astra H; Opel Corsa; Opel Meriva; Peugeot 4007; Renault Duster; Renault Fluence; Renault Koleos; Renault Laguna 1; Renault Laguna 2; Renault Laguna 2; Renault Laguna 3; Renault Latitude; Renault Logan (все выпуски); Renault Megane 2; Renault Megane 3; Renault Megane Grandtour; Renault Sandero; Renault Scenic 2; Renault Scenic 3; Renault Symbol; Renault Trafic; Samand (Peugeot-405); SsangYong Kyron; Sangeng Musso; Shkoda Fabia; Subaru Legacy Outback 89-98г.; Subaru Legacy Outback 2004г.; Subaru Legacy Outback 2009-12г.; Suzuki Escudo; Suzuki Grant Vitara; Suzuki JIMNY; Suzuki liana; Suzuki SX4; Suzuki Vagon R; Toyota 4Runner 215 2006-2009 г.; Toyota Allion Premio; Toyota Altezza; Toyota Avensis 2003г.; Toyota Auris; Toyota Camry V40 2011 г.в.; Toyota Camry V50; Toyota Camry 2010 г.в.; Toyota Corolla; Toyota Corolla Spacio в 120 кузове; Toyota Estima Hybrid; Toyota Fun Cargo; Toyota Gaya; Toyota Harrier; Toyota Hilux; Toyota LC Prado 120; Toyota LC Prado 150; Toyota LC 200; Toyota Mark 2; Toyota Prius; Toyota Ractis 2011г.; Toyota RAV4; Toyota Starlet; Toyota Town Ase; Toyota Verso; Toyota Vista; Toyota Vitz; Toyota Yaris; Toyota Yaris Verso; Toyota Voxy; VW Passat B3; VW Passat B5; ВАЗ-21723; Приора ВАЗ-1118 Калина; ВАЗ-11193 Калина; ВАЗ-11194 Калина; ВАЗ-2107; ВАЗ-2109; ВАЗ-2110; ВАЗ-2112; ВАЗ-2115; Волга Siber; Лада-Ларгус; Нива; Ока; Волга; Газель; КАМАЗ; УАЗ-Патриот

Посмотрите видео обзор и тест работы контроллера ламп дневного движения (ДХО) для Приоры

Видео демонстрация установленного контроллера ДХО на Renault Logan (дальний свет в пол накала)

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

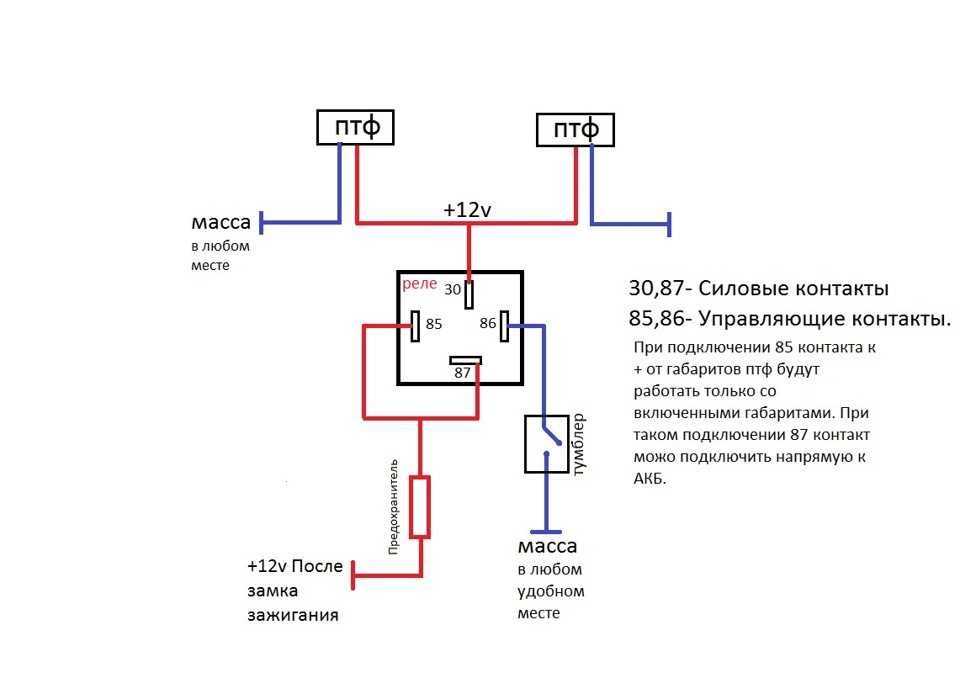

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

  • 30 кидается на выводы «+» светодиодов;
  • 85 идет на «плюс» к габаритам;
  • 86 подключают на любой вывод геркона;
  • 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.
