Датчик абсолютного давления (дад): как работает, неисправности, симптомы, как проверить

Рекомендации по увеличению сроков эксплуатации

Чтобы продлить срок службы MAF-сенсора выполняйте следующие рекомендации:

  1. Вовремя меняйте воздушный фильтр, чтобы минимизировать засорение расходометра.
  2. Следите за техническим состоянием двигателя, вовремя проводите ТО, меняйте и заливайте только качественно моторное масло.
  3. Если у авто большой пробег проверяйте компрессию двигателя – износ или залегание поршневых колец, сальников клапанов приведет к проникновению масла в систему впуска. Это предотвратить появление масляного налета на терморезисторах.
  4. Следите за состоянием системы вентиляции картера. Особенно это касается тех моторов, где патрубок отсоса картерных газов подсоединяется перед ДМРВ. Проверяйте состояние маслоотбойника под клапанной крышкой.

Неисправности и проверка работоспособности

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой). Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы.

Первыми признаками того, что МАП сенсор вышел из строя, являются:

  • произвольный переход с газа на бензин и обратно;
  • машина отказывается переходить на газ;
  • «плавающие обороты» на холостом ходу;
  • рывки при резком нажатии на акселератор;
  • потеря приемистости;
  • повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

Замена вакуумного тройника (ремкомплекта) МАП-сенсора

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Большинство автомобилистов при возникновении малейших проблем с нормальной работой ГБО 4 поколения не стремятся проверить мап сенсор, а торопятся его поменять. В то же время во многих случаях есть реальная возможность «реанимировать» этот прибор, после чего он способен успешно проработать не один год. Таким образом, можно сэкономить порядка 3 тыс. рублей. Стоит ли игра свеч, каждый решает сам.

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами

Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Краткая история

Школа автодиагностики Алексея Пахомова начала работу в 2011 году. Основным направлением деятельности было выбрано производство обучающих видеокурсов. Самый первый курс «Диагностика бензиновых двигателей» имел такой значительный успех, что было решено продолжить работу в этом направлении. В результате был разработан широкий портфель видеокурсов, посвященных автодиагностике.

Сегодня школа вышла на качественно новый уровень. На платформе дистанционного обучения «Прометей» создана целая система по подготовке специалистов автосервиса в области диагностики двигателей и электронных систем автомобиля. Выпускниками, не теряющими связь со школой, стали более 2300 специалистов из разных городов России, ближнего и дальнего зарубежья. Статьи, которые будут размещаться в журнале «АБС-авто», по существу, являются переформатированными для печати видеоматериалами, подготовленными специа­листами школы для известного профессионального российского журнала.

В своих обучающих курсах я почти не касался одного измерительного датчика, применяемого в мотортестерах. Речь идет о датчике давления/разрежения, имеющего предел примерно ± 1 Bar. В разных мотортестерах этот датчик имеет различные названия, но давайте в нашем разговоре будем называть его просто «датчик разрежения», потому что чаще всего измерять с его помощью приходится именно разрежение, т.е. давление ниже атмосферного.

Технические характеристики BMP280

К основным техническим характеристикам можно отнести следующие:

  • Напряжение питания: 1.71V – 3.6V;
  • Интерфейс обмена данными: I2C или SPI;
  • Ток потребления в рабочем режиме: 2.7uA при частоте опроса 1 Гц;
  • Диапазон измерения атмосферного давления: 300hPa – 1100hPa (±0.12hPa), что эквивалентно диапазону от -500 до 9000 м над уровнем моря;
  • Диапазон измерения температуры: -40°С … +85°С (±0.01°С);
  • Максимальная частота работы интерфейса I2C: 3.4MHz;
  • Максимальная частота работы интерфейса SPI: 10 МГц;
  • Размер модуля: 21 х 18 мм;

Советы по выбору и применению

При выборе датчика для своих потребностей нужно учитывать такие факторы:

  • Наличие воздействий на оборудование извне (электромагнитные поля, вибрации, агрессивная среда).
  • Диапазон измеряемой величины.
  • Температурные показатели измеряемого воздуха и окружающей среды.
  • Точность требуемых замеров.
  • Целесообразный тип выходного сигнала.
  • Влажность помещения, где будет установлен прибор.

Также, необходимо учесть вид измеряемого давления, его разброс, класс защиты прибора и материал корпуса.

MAF-sensor на дизеле, признаки неисправности

ДМВР на дизельные двигателя начал устанавливаться недавно. Связано это с усовершенствованием последних и внедрением в их работу более сложных, но эффективных систем мониторинга.

Воздухомер выполняется несколько важных функций:

  1. Ограничивает дымления на турбированные моторах.
  2. Мониторит не только количество воздуха во впускном патрубке, но и объем картерных газов.

В первом случае при резкой выжатой педали газа формируется определенный объем дизтоплива, для которого должен сформироваться соответствующий объем воздуха.

Но так как турбина раскручивается с опозданием (образуется турбояма), нужное количество воздуха сформироваться не успевает. Происходит переобогащению смеси, не полное сгорание топлива, выброс сажи в выхлопную систему и наблюдается кратковременный дым из выхлопной трубы. Частично решает проблему сажевый DPF фильтр, но, если он есть.

Чтобы решить данную проблему и ограничить переизбыток топлива при резком ускорении, в работу включается ДМРВ. Он передает на контролер информацию о реальном количестве воздуха, нагнетаемого турбиной.

Электронный блок управления, получив эти данные, ограничивает циклическую подучу топлива, подгоняя его количество под объем воздуха.

Такое решение позволило уменьшить расход ДТ при сохранении мощностных характеристик двигателя, но при условии, что MAF-sensor работает корректно.

Во-втором случае, ДМРВ на дизельном моторе работает совместно с системой вентиляции картерных газов. Он мониторит, сколько отработанных газов проникает в систему впуска через клапан EGR при его открытии и передает эти данные на ЭБУ. Последний, на основе полученной информации, управляет открытием и закрытием клапана EGR.

Такое решение уменьшает и расход топлива, и количество вредных выбросов в атмосферу.

Исходя и этого, основными признаками поломки расходомера на дизельном двигателе могут быть:

  1. Кратковременное появление дыма (сажи) из выхлопной трубы при ускорении.
  2. Нестабильная работа мотора на переходных режимах, снижение мощности.
  3. Повышенный расход ДТ.

Диагностика ДМРВ на дизельном двигателе не чем не отличается от методов, описанных выше.

Каковы общие причины кода P2213?

Этот список возможных причин кода P2213, вероятно, неполон, но, как и во многих других кодах неисправностей, различие между причиной (причинами) и следствиями этого кода не всегда легко, поэтому легко приписать каталитическую сбой преобразователя в качестве основной причины этого кода, так как отказ датчика NOx часто приводит к выходу из строя преобразователей. Дело в том, что, поскольку каталитические нейтрализаторы чрезвычайно долговечны, возможные причины кода P2213 с гораздо большей вероятностью являются результатом других причин, помимо простого отказа каталитического нейтрализатора.

Обратите внимание, что возможные причины кода P2213, перечисленные здесь, могут привести (или иногда указывать) к отказу обоих датчиков NOx. а также каталитический нейтрализатор, но имейте в виду, что если происходит сбой каталитического нейтрализатора, это почти всегда происходит в результате сбоя датчика NOx, а не наоборот, Кроме того, имейте в виду, что все возможные причины P2213, перечисленные здесь, почти всегда будут указываться одним или несколькими кодами, отличными от P2213

Ниже приведены некоторые возможные причины кода P2213-

Поврежденные, сгоревшие, закороченные, отсоединенные, подвергшиеся коррозии и / или разомкнутые цепи в проводке практически любого датчика системы управления топливом / двигателем или системы контроля выбросов. Всегда обращайтесь к руководству по применению для получения подробной информации о том, какие датчики (и их проводка), кроме датчика NOx, наиболее вероятно будут задействованы в настройке P2213.
Неисправности или дефекты практически любого датчика, который контролирует / контролирует топливо, систему зажигания, VVT / VVC или систему контроля выбросов. Всегда обращайтесь к руководству по применению для получения подробной информации о том, какие датчики, кроме датчика NOx, наиболее вероятно будут влиять на настройку P2213 в приложении, над которым вы работаете.
Использование неподходящего, загрязненного или некачественного топлива.
Использование загрязненной DEF (дизельной выхлопной жидкости). В некоторых, если не в большинстве случаев, когда загрязнение DEF является способствующим фактором, может потребоваться замена всей системы впрыска DEF для устранения P2213.
Низкий уровень жидкости DEF.
Осечки на одном или нескольких цилиндрах. Обратите внимание, что причина пропусков зажигания в значительной степени не связана с настройкой P2213; однако, все пропуски зажигания ДОЛЖНЫ быть решены до поставлен диагноз P2213.
Утечка выхлопных газов в любой части выхлопной системы, особенно перед каталитическим нейтрализатором, может рассматриваться PCM как выход из строя преобразователя, поскольку утечки выхлопных газов на входе часто мешают работе кислородных датчиков.
Ненормальные системные напряжения. Обратите внимание, что датчикам NOx требуется полное напряжение батареи для нагревательного элемента, чтобы он работал как задумано. Низкое напряжение системы / аккумулятора может привести к тому, что нагревательный элемент не будет работать должным образом, а чрезмерное напряжение может повредить элемент, что приводит к тому же результату. Однако обратите внимание, что в некоторых приложениях используется специальная система для повышения низкого напряжения батареи, чтобы помочь в цикле нагрева датчика NOx. Обратитесь к руководству для получения подробной информации о работе этой системы повышения давления.
Обратите внимание, что послепродажные или восстановленные каталитические нейтрализаторы не обеспечивают ни эффективности, ни долговечности оригинальных каталитических конвертеров, и чаще всего использование некондиционных конвертеров является непосредственной причиной этого кода.
Несанкционированные модификации или изменения выхлопной системы также могут вызывать этот код. Обратите внимание, что некоторые типы модификаций представляют собой вмешательство в систему контроля выбросов и поэтому являются незаконными.
Сбой PCM. Тем не менее, обратите внимание, что в свете множества возможных причин P2213 сбой PCM является крайне маловероятным событием, и, за исключением контроллера датчика NOx, поставляемого с датчиком, неисправность следует искать в другом месте, прежде чем заменять какой-либо контроллер.

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

  • Включить зажигание в автомобиле, однако двигатель не запускать.
  • Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
  • Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
  • Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
  • Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

  • Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
  • На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
  • Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
  • Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
  • Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
  • «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
  • Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
  • Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

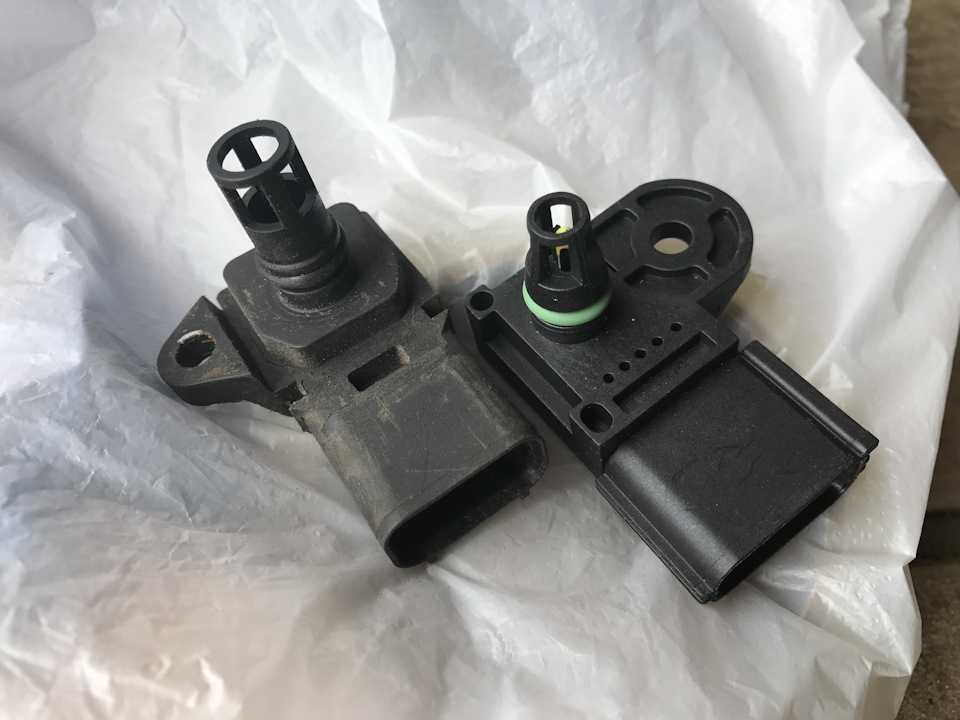

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

  1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
  2. Первым делом нужно от датчика отсоединить фишку с проводами
  3. Далее отсоединяется вакуумный шланг на самом элементе
  4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
  5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
  6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
  7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?. Потому что ДАД не совсем ДАД

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

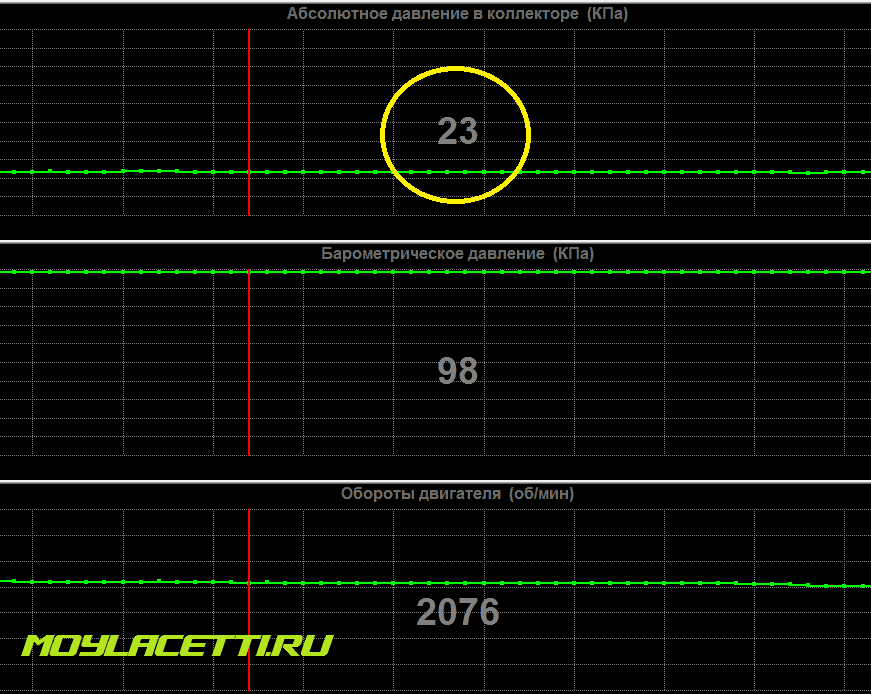

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Принцип работы и конструкция ДАД

Датчик абсолютного давления на Ланосе определяет объем воздуха, проходящего через дроссельную заслонку. В зависимости от количества проходящего воздуха и нагрузки на ДВС, создаются электрические импульсы, которые считываются ЭБУ. На основании величины импульсов происходит корректирование топливно-воздушной смеси, подаваемой в цилиндры.

Датчик абсолютного давления воздуха в конструкции имеет вакуумную камеру. За счет этой камеры происходит сравнение давления во впускном штуцере, и формирование соответствующего сигнала в виде электрических импульсов. Расчет давления воздуха осуществляется за счет следующих действий, происходящих внутри датчика:

  1. В конструкции устройства имеется высокочувствительная микромеханическая диафрагма, которая деформируется при увеличении давления на впускном коллекторе
  2. В зависимости от величины давления, происходит растяжение диафрагмы. При ее растяжении или деформации осуществляется изменение сопротивления на четырех тензорезисторах (переменный резистор)
  3. В зависимости от величины сопротивления тензорезисторов, происходит колебание напряжения в цепи
  4. Высокая чувствительность тензорезисторов обеспечивается за счет применения кремниевого чипа, поэтому варьирующееся напряжение на клеммах датчика равняется от 1 до 4,9В
  5. В зависимости от величины напряжения, которое поступает на ЭБУ и фиксируется, осуществляется формирование импульса. Этот импульс подается на форсунки, тем самым отвечая за приготовление сжигаемой в цилиндрах смеси

Это интересно! Чем выше показатель давления, тем соответственно выше значение напряжения на клеммах датчика.

При не запущенном моторе давление во впускном коллекторе будет одинаковым с атмосферным, и составлять 101 кПа. Именно в этот момент датчик определяет величину атмосферного давления. Когда мотор заводится, то происходит закрытие дроссельной заслонки, что способствует возникновению разрежения и созданию давления порядка 30-33 кПа. При открытой заслонке и работающем моторе давление будет сравниваться с атмосферным, и приравниваться к 101 кПа. Колебания давления возникают при открытии и закрытии дроссельной заслонки.

Выходное напряжение на выводах ДАД
Высота над уровнем моря Барометрическое давление Напряжение на выходе
м мм.рт.ст кПа В
0-610 760-707 100-94 3,3-4,3
611-1524 707-634 94-85 3,0-4,1
1525-2438 634-567 85-76 2,7-3,7
2439-3048 567-526 76-70 2,5-3,3

Из принципа действия датчика абсолютного давления на Шевроле, ДЭУ и ЗАЗ Ланос видно, что этот элемент играет важную роль в приготовлении смеси. Если элемент будет работать с погрешностью или вовсе не будет функционировать, то ТВС будет насыщенной, и способствовать увеличению расхода топлива.

Пример использования BMP280

Существует несколько направлений применения модулей BMP280. Кто-то использует их в составе полётных контроллеров для определения высоты или в качестве глубиномера, например при погружении в шахту. Но основным направлением является сбор данных для метеостанций. Для более тесного знакомства с модулем, создадим свой проект домашней метеостанции с выводом погодной информации на графический ЖКИ-дисплей от NOKIA 5110. Чтобы сделать проект интереснее, внизу будет выводится график изменения атмосферного давления. Такой подход позволит спрогнозировать приближение дождя по резкому падению давления или хорошую погоду по его динамическому возрастанию. Управлять всем этим будет плата Arduino Nano. На рисунке №5 приведена схема проекта домашней метеостанции.

Рисунок №5 – схема метеостанции

В схеме для запитывания экрана и его подсветки использован модуль линейного стабилизатора напряжения AMS1117-3V3. Это позволит уберечь Arduino Nano от перегрузок. Также потребуется скачать две дополнительные библиотеки для работы с дисплеем, а именно:

  • Adafruit-PCD8544-Nokia-5110-LCD-library
  • Adafruit-GFX-Library

Данные библиотеки позволят выводить на дисплей текстовую и графическую информацию, которая будет обновляться каждую минуту. Теперь самое время перейти к программированию. Ниже будет приведён исходный код проекта.

// Подключаем библиотеки для работы с дисплеем NOKIA 5110 #include #include #include // Номара выводов Arduino для подключения димплея #define PIN_5110_SCLK 3 #define PIN_5110_DIN 4 #define PIN_5110_DC 5 #define PIN_5110_CS 6 #define PIN_5110_RST 7 Adafruit_PCD8544 display= Adafruit_PCD8544( PIN_5110_SCLK, PIN_5110_DIN, PIN_5110_DC, PIN_5110_CS, PIN_5110_RST); // Подключаем библиотеки для работы с датчиком BMP280 #include #include Adafruit_BMP280 bmp; uint8_t pp 84]; // Массив значений атм. давления для вывода графика uint8_t index= 0; // Текущий индекс (точка на графике) void setup(){ display. begin(); // Инициализация дисплея display. setContrast( 45); // Настройка контрасности display. display(); // Подготовка к выводу изображения delay( 2000); display. clearDisplay(); // Очистка дисплея bmp. begin(); // Инициализация датчика BMP280 // Настройка режима работы датчика BMP280 bmp. setSampling( Adafruit_BMP280:: MODE_NORMAL, Adafruit_BMP280:: SAMPLING_X2, Adafruit_BMP280:: SAMPLING_X16, Adafruit_BMP280:: FILTER_X16, Adafruit_BMP280:: STANDBY_MS_500);for( uint8_t i= 0; i< 84; i++) pp i= 0; // Обнуляем массив} void loop(){ // Считываем и выводим показания температуры float t= bmp. readTemperature(); display. setTextSize( 1); display. setCursor( 0, 0); display. print( «t=»); display. print( t); display. println( «oC»); // Считываем и выводим показания высоты float a= bmp. readAltitude( 1005); display. setCursor( 0, 8); display. print( «h=»); display. print( a); display. println( «m»); // Считываем и выводим показания атмосверного давления float p= bmp. readPressure(); p= p* 0.00750062; // Преобразуем Паскали в мм.рт.ст. display. setCursor( 0, 16); display. print( «p=»); display. print( p); display. println( «mmGh»); // Преобразуем показания для построения графика pp index= map( p, 730, 760, 0, 24); // Строим график index++;if( index> 83){for( uint8_t i= 0; i< 84; i++) pp i= 0; index= 0;} display. fillRoundRect( 0, 24, 84, 24, 0, WHITE);for( uint8_t i= 0; i< 84; i++) display. drawLine( i, 48, i, 48 pp i], BLACK); display. display(); delay( 60000); // График будет обновляться 1 раз в минуту display. clearDisplay();} На рисунке №6 показан результат работы программы.

Рисунок №6 – метеостанция в работе

Каждая линия графика визуально обозначает значение уровня атмосферного давления в текущую минуту. Учитывая то, что разрешение дисплея по горизонтали составляет 84 пикселя, мы можем наблюдать отрезок измерения, равный 84 минутам соответственно. Вот таким нехитрым способом, за короткий промежуток времени, можно создать очень полезное устройство.

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

За что отвечает?

MAF-sensor играет важную роль в формировании правильной топливовоздушной смеси. Датчик постоянно мониторит объем проходящего через впускную систему воздуха и передает полученные данные на ЭБУ.

Последний, получив информацию от расходометра и других датчиков, формирует такую топливовоздушную смесь, которая гарантирует работу двигателя на оптимальных оборотах при минимальном расходе топлива.

Корректировать показания ДМРВ могут и другие датчики: атмосферного давления и температуры воздуха, но устанавливаются они не на всех автомобилях.

Если MAF-sensor поломан, то определение объема поступающего воздуха выполняется контролером по углу наклона дроссельной заслонки. Это не обеспечивает экономный режим работы мотора, но машина едет.

Какой датчик отвечает за обороты двигателя

Причины поломки

Здесь перечислим основные причины, по которым ДМРВ выходит из строя или некорректно работает:

  1. Перегорание (лопнул) терморезистора или повреждение напыления на дорожках. Особенно такая болезнь характерна для модели датчика HFM-5. Произойти это может в результате естественного износа или резкого скачка напряжения в сети (вышел из строя генератор и т.д.). Проволочные устройства в среднем служат около 150 тыс. пробега авто.
  2. Отсутствие напряжения – обрыв сигнальной или рабочей электроцепи, датчик не подключен, окисление контактов.
  3. Вышел из строя ЭБУ.
  4. Неправильное обслуживание. Расходометр считается необслуживаемым устройством и меняется в сборе. Но так как он дорогой, многие пытаются его почистить, к примеру, с помощью ваты, что неправильно. Для этого используют сжатый воздух или специальные жидкости (карбоклинер, специальный очиститель ДМРВ или другое средство на основе спирта).

Косвенные причины:

  1. Подклинивание дроссельной заслонки в результате ее загрязнения – в данном случае датчик вроде бы исправен, но информация на ЭБУ передается не корректно.
  2. Забит воздушный фильтр.

Как работает датчик абсолютного давления

Благодаря ДАД удается проконтролировать, какой объем воздуха поступает сквозь дроссельную заслонку. Опираясь на этот показатель, формируется команда-импульс, определяющая количество топлива, необходимого для образования сбалансированной по составу топливо-воздушной смеси. Внутри датчика есть вакуумная камера, воздух из которой удален изначально. Она соотносит показатель давления во входном штуцере с давлением в вакуумной камере и согласно полученной разнице создает исходящий сигнал. Чтобы датчик определил давление, необходима целая цепочка действий:

  • Высокочувствительная диафрагма ДАД деформируется под воздействием давления во впускном коллекторе.
  • Растяжение диафрагмы обуславливает изменение сопротивления на тензорезисторах поверхностного положения, другими словами имеет место так называемый пьезорезисторный эффект.
  • Пропорционально динамике сопротивления тензорезисторов наблюдаются колебания напряжения.
  • Способ соединения тензорезисторов обеспечивает высокую чувствительность, которая благодаря чипу ДАД повышается еще больше, в итоге чего выходное напряжение варьируется в интервале 1-5 В.
  • Согласно поступающему на вход ЭБУ напряжению формируется импульс, уходящий на форсунки. Он и определяет давление на впускном клапане. При этом напряжение и давление связаны между собой прямо пропорциональной зависимостью.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Датчик абсолютного давления (дад): как работает, неисправности, симптомы, как проверить

Рекомендации по увеличению сроков эксплуатации

Чтобы продлить срок службы MAF-сенсора выполняйте следующие рекомендации:

  1. Вовремя меняйте воздушный фильтр, чтобы минимизировать засорение расходометра.
  2. Следите за техническим состоянием двигателя, вовремя проводите ТО, меняйте и заливайте только качественно моторное масло.
  3. Если у авто большой пробег проверяйте компрессию двигателя – износ или залегание поршневых колец, сальников клапанов приведет к проникновению масла в систему впуска. Это предотвратить появление масляного налета на терморезисторах.
  4. Следите за состоянием системы вентиляции картера. Особенно это касается тех моторов, где патрубок отсоса картерных газов подсоединяется перед ДМРВ. Проверяйте состояние маслоотбойника под клапанной крышкой.

Неисправности и проверка работоспособности

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой). Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы.

Первыми признаками того, что МАП сенсор вышел из строя, являются:

  • произвольный переход с газа на бензин и обратно;
  • машина отказывается переходить на газ;
  • «плавающие обороты» на холостом ходу;
  • рывки при резком нажатии на акселератор;
  • потеря приемистости;
  • повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

Замена вакуумного тройника (ремкомплекта) МАП-сенсора

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Большинство автомобилистов при возникновении малейших проблем с нормальной работой ГБО 4 поколения не стремятся проверить мап сенсор, а торопятся его поменять. В то же время во многих случаях есть реальная возможность «реанимировать» этот прибор, после чего он способен успешно проработать не один год. Таким образом, можно сэкономить порядка 3 тыс. рублей. Стоит ли игра свеч, каждый решает сам.

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами

Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Краткая история

Школа автодиагностики Алексея Пахомова начала работу в 2011 году. Основным направлением деятельности было выбрано производство обучающих видеокурсов. Самый первый курс «Диагностика бензиновых двигателей» имел такой значительный успех, что было решено продолжить работу в этом направлении. В результате был разработан широкий портфель видеокурсов, посвященных автодиагностике.

Сегодня школа вышла на качественно новый уровень. На платформе дистанционного обучения «Прометей» создана целая система по подготовке специалистов автосервиса в области диагностики двигателей и электронных систем автомобиля. Выпускниками, не теряющими связь со школой, стали более 2300 специалистов из разных городов России, ближнего и дальнего зарубежья. Статьи, которые будут размещаться в журнале «АБС-авто», по существу, являются переформатированными для печати видеоматериалами, подготовленными специа­листами школы для известного профессионального российского журнала.

В своих обучающих курсах я почти не касался одного измерительного датчика, применяемого в мотортестерах. Речь идет о датчике давления/разрежения, имеющего предел примерно ± 1 Bar. В разных мотортестерах этот датчик имеет различные названия, но давайте в нашем разговоре будем называть его просто «датчик разрежения», потому что чаще всего измерять с его помощью приходится именно разрежение, т.е. давление ниже атмосферного.

Технические характеристики BMP280

К основным техническим характеристикам можно отнести следующие:

  • Напряжение питания: 1.71V – 3.6V;
  • Интерфейс обмена данными: I2C или SPI;
  • Ток потребления в рабочем режиме: 2.7uA при частоте опроса 1 Гц;
  • Диапазон измерения атмосферного давления: 300hPa – 1100hPa (±0.12hPa), что эквивалентно диапазону от -500 до 9000 м над уровнем моря;
  • Диапазон измерения температуры: -40°С … +85°С (±0.01°С);
  • Максимальная частота работы интерфейса I2C: 3.4MHz;
  • Максимальная частота работы интерфейса SPI: 10 МГц;
  • Размер модуля: 21 х 18 мм;

Советы по выбору и применению

При выборе датчика для своих потребностей нужно учитывать такие факторы:

  • Наличие воздействий на оборудование извне (электромагнитные поля, вибрации, агрессивная среда).
  • Диапазон измеряемой величины.
  • Температурные показатели измеряемого воздуха и окружающей среды.
  • Точность требуемых замеров.
  • Целесообразный тип выходного сигнала.
  • Влажность помещения, где будет установлен прибор.

Также, необходимо учесть вид измеряемого давления, его разброс, класс защиты прибора и материал корпуса.

MAF-sensor на дизеле, признаки неисправности

ДМВР на дизельные двигателя начал устанавливаться недавно. Связано это с усовершенствованием последних и внедрением в их работу более сложных, но эффективных систем мониторинга.

Воздухомер выполняется несколько важных функций:

  1. Ограничивает дымления на турбированные моторах.
  2. Мониторит не только количество воздуха во впускном патрубке, но и объем картерных газов.

В первом случае при резкой выжатой педали газа формируется определенный объем дизтоплива, для которого должен сформироваться соответствующий объем воздуха.

Но так как турбина раскручивается с опозданием (образуется турбояма), нужное количество воздуха сформироваться не успевает. Происходит переобогащению смеси, не полное сгорание топлива, выброс сажи в выхлопную систему и наблюдается кратковременный дым из выхлопной трубы. Частично решает проблему сажевый DPF фильтр, но, если он есть.

Чтобы решить данную проблему и ограничить переизбыток топлива при резком ускорении, в работу включается ДМРВ. Он передает на контролер информацию о реальном количестве воздуха, нагнетаемого турбиной.

Электронный блок управления, получив эти данные, ограничивает циклическую подучу топлива, подгоняя его количество под объем воздуха.

Такое решение позволило уменьшить расход ДТ при сохранении мощностных характеристик двигателя, но при условии, что MAF-sensor работает корректно.

Во-втором случае, ДМРВ на дизельном моторе работает совместно с системой вентиляции картерных газов. Он мониторит, сколько отработанных газов проникает в систему впуска через клапан EGR при его открытии и передает эти данные на ЭБУ. Последний, на основе полученной информации, управляет открытием и закрытием клапана EGR.

Такое решение уменьшает и расход топлива, и количество вредных выбросов в атмосферу.

Исходя и этого, основными признаками поломки расходомера на дизельном двигателе могут быть:

  1. Кратковременное появление дыма (сажи) из выхлопной трубы при ускорении.
  2. Нестабильная работа мотора на переходных режимах, снижение мощности.
  3. Повышенный расход ДТ.

Диагностика ДМРВ на дизельном двигателе не чем не отличается от методов, описанных выше.

Каковы общие причины кода P2213?

Этот список возможных причин кода P2213, вероятно, неполон, но, как и во многих других кодах неисправностей, различие между причиной (причинами) и следствиями этого кода не всегда легко, поэтому легко приписать каталитическую сбой преобразователя в качестве основной причины этого кода, так как отказ датчика NOx часто приводит к выходу из строя преобразователей. Дело в том, что, поскольку каталитические нейтрализаторы чрезвычайно долговечны, возможные причины кода P2213 с гораздо большей вероятностью являются результатом других причин, помимо простого отказа каталитического нейтрализатора.

Обратите внимание, что возможные причины кода P2213, перечисленные здесь, могут привести (или иногда указывать) к отказу обоих датчиков NOx. а также каталитический нейтрализатор, но имейте в виду, что если происходит сбой каталитического нейтрализатора, это почти всегда происходит в результате сбоя датчика NOx, а не наоборот, Кроме того, имейте в виду, что все возможные причины P2213, перечисленные здесь, почти всегда будут указываться одним или несколькими кодами, отличными от P2213

Ниже приведены некоторые возможные причины кода P2213-

Поврежденные, сгоревшие, закороченные, отсоединенные, подвергшиеся коррозии и / или разомкнутые цепи в проводке практически любого датчика системы управления топливом / двигателем или системы контроля выбросов. Всегда обращайтесь к руководству по применению для получения подробной информации о том, какие датчики (и их проводка), кроме датчика NOx, наиболее вероятно будут задействованы в настройке P2213.
Неисправности или дефекты практически любого датчика, который контролирует / контролирует топливо, систему зажигания, VVT / VVC или систему контроля выбросов. Всегда обращайтесь к руководству по применению для получения подробной информации о том, какие датчики, кроме датчика NOx, наиболее вероятно будут влиять на настройку P2213 в приложении, над которым вы работаете.
Использование неподходящего, загрязненного или некачественного топлива.
Использование загрязненной DEF (дизельной выхлопной жидкости). В некоторых, если не в большинстве случаев, когда загрязнение DEF является способствующим фактором, может потребоваться замена всей системы впрыска DEF для устранения P2213.
Низкий уровень жидкости DEF.
Осечки на одном или нескольких цилиндрах. Обратите внимание, что причина пропусков зажигания в значительной степени не связана с настройкой P2213; однако, все пропуски зажигания ДОЛЖНЫ быть решены до поставлен диагноз P2213.
Утечка выхлопных газов в любой части выхлопной системы, особенно перед каталитическим нейтрализатором, может рассматриваться PCM как выход из строя преобразователя, поскольку утечки выхлопных газов на входе часто мешают работе кислородных датчиков.
Ненормальные системные напряжения. Обратите внимание, что датчикам NOx требуется полное напряжение батареи для нагревательного элемента, чтобы он работал как задумано. Низкое напряжение системы / аккумулятора может привести к тому, что нагревательный элемент не будет работать должным образом, а чрезмерное напряжение может повредить элемент, что приводит к тому же результату. Однако обратите внимание, что в некоторых приложениях используется специальная система для повышения низкого напряжения батареи, чтобы помочь в цикле нагрева датчика NOx. Обратитесь к руководству для получения подробной информации о работе этой системы повышения давления.
Обратите внимание, что послепродажные или восстановленные каталитические нейтрализаторы не обеспечивают ни эффективности, ни долговечности оригинальных каталитических конвертеров, и чаще всего использование некондиционных конвертеров является непосредственной причиной этого кода.
Несанкционированные модификации или изменения выхлопной системы также могут вызывать этот код. Обратите внимание, что некоторые типы модификаций представляют собой вмешательство в систему контроля выбросов и поэтому являются незаконными.
Сбой PCM. Тем не менее, обратите внимание, что в свете множества возможных причин P2213 сбой PCM является крайне маловероятным событием, и, за исключением контроллера датчика NOx, поставляемого с датчиком, неисправность следует искать в другом месте, прежде чем заменять какой-либо контроллер.

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

  • Включить зажигание в автомобиле, однако двигатель не запускать.
  • Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
  • Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
  • Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
  • Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

  • Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
  • На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
  • Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
  • Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
  • Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
  • «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
  • Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
  • Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

  1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
  2. Первым делом нужно от датчика отсоединить фишку с проводами
  3. Далее отсоединяется вакуумный шланг на самом элементе
  4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
  5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
  6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
  7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?. Потому что ДАД не совсем ДАД

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Принцип работы и конструкция ДАД

Датчик абсолютного давления на Ланосе определяет объем воздуха, проходящего через дроссельную заслонку. В зависимости от количества проходящего воздуха и нагрузки на ДВС, создаются электрические импульсы, которые считываются ЭБУ. На основании величины импульсов происходит корректирование топливно-воздушной смеси, подаваемой в цилиндры.

Датчик абсолютного давления воздуха в конструкции имеет вакуумную камеру. За счет этой камеры происходит сравнение давления во впускном штуцере, и формирование соответствующего сигнала в виде электрических импульсов. Расчет давления воздуха осуществляется за счет следующих действий, происходящих внутри датчика:

  1. В конструкции устройства имеется высокочувствительная микромеханическая диафрагма, которая деформируется при увеличении давления на впускном коллекторе
  2. В зависимости от величины давления, происходит растяжение диафрагмы. При ее растяжении или деформации осуществляется изменение сопротивления на четырех тензорезисторах (переменный резистор)
  3. В зависимости от величины сопротивления тензорезисторов, происходит колебание напряжения в цепи
  4. Высокая чувствительность тензорезисторов обеспечивается за счет применения кремниевого чипа, поэтому варьирующееся напряжение на клеммах датчика равняется от 1 до 4,9В
  5. В зависимости от величины напряжения, которое поступает на ЭБУ и фиксируется, осуществляется формирование импульса. Этот импульс подается на форсунки, тем самым отвечая за приготовление сжигаемой в цилиндрах смеси

Это интересно! Чем выше показатель давления, тем соответственно выше значение напряжения на клеммах датчика.

При не запущенном моторе давление во впускном коллекторе будет одинаковым с атмосферным, и составлять 101 кПа. Именно в этот момент датчик определяет величину атмосферного давления. Когда мотор заводится, то происходит закрытие дроссельной заслонки, что способствует возникновению разрежения и созданию давления порядка 30-33 кПа. При открытой заслонке и работающем моторе давление будет сравниваться с атмосферным, и приравниваться к 101 кПа. Колебания давления возникают при открытии и закрытии дроссельной заслонки.

Выходное напряжение на выводах ДАД
Высота над уровнем моря Барометрическое давление Напряжение на выходе
м мм.рт.ст кПа В
0-610 760-707 100-94 3,3-4,3
611-1524 707-634 94-85 3,0-4,1
1525-2438 634-567 85-76 2,7-3,7
2439-3048 567-526 76-70 2,5-3,3

Из принципа действия датчика абсолютного давления на Шевроле, ДЭУ и ЗАЗ Ланос видно, что этот элемент играет важную роль в приготовлении смеси. Если элемент будет работать с погрешностью или вовсе не будет функционировать, то ТВС будет насыщенной, и способствовать увеличению расхода топлива.

Пример использования BMP280

Существует несколько направлений применения модулей BMP280. Кто-то использует их в составе полётных контроллеров для определения высоты или в качестве глубиномера, например при погружении в шахту. Но основным направлением является сбор данных для метеостанций. Для более тесного знакомства с модулем, создадим свой проект домашней метеостанции с выводом погодной информации на графический ЖКИ-дисплей от NOKIA 5110. Чтобы сделать проект интереснее, внизу будет выводится график изменения атмосферного давления. Такой подход позволит спрогнозировать приближение дождя по резкому падению давления или хорошую погоду по его динамическому возрастанию. Управлять всем этим будет плата Arduino Nano. На рисунке №5 приведена схема проекта домашней метеостанции.

Рисунок №5 – схема метеостанции

В схеме для запитывания экрана и его подсветки использован модуль линейного стабилизатора напряжения AMS1117-3V3. Это позволит уберечь Arduino Nano от перегрузок. Также потребуется скачать две дополнительные библиотеки для работы с дисплеем, а именно:

  • Adafruit-PCD8544-Nokia-5110-LCD-library
  • Adafruit-GFX-Library

Данные библиотеки позволят выводить на дисплей текстовую и графическую информацию, которая будет обновляться каждую минуту. Теперь самое время перейти к программированию. Ниже будет приведён исходный код проекта.

// Подключаем библиотеки для работы с дисплеем NOKIA 5110 #include #include #include // Номара выводов Arduino для подключения димплея #define PIN_5110_SCLK 3 #define PIN_5110_DIN 4 #define PIN_5110_DC 5 #define PIN_5110_CS 6 #define PIN_5110_RST 7 Adafruit_PCD8544 display= Adafruit_PCD8544( PIN_5110_SCLK, PIN_5110_DIN, PIN_5110_DC, PIN_5110_CS, PIN_5110_RST); // Подключаем библиотеки для работы с датчиком BMP280 #include #include Adafruit_BMP280 bmp; uint8_t pp 84]; // Массив значений атм. давления для вывода графика uint8_t index= 0; // Текущий индекс (точка на графике) void setup(){ display. begin(); // Инициализация дисплея display. setContrast( 45); // Настройка контрасности display. display(); // Подготовка к выводу изображения delay( 2000); display. clearDisplay(); // Очистка дисплея bmp. begin(); // Инициализация датчика BMP280 // Настройка режима работы датчика BMP280 bmp. setSampling( Adafruit_BMP280:: MODE_NORMAL, Adafruit_BMP280:: SAMPLING_X2, Adafruit_BMP280:: SAMPLING_X16, Adafruit_BMP280:: FILTER_X16, Adafruit_BMP280:: STANDBY_MS_500);for( uint8_t i= 0; i< 84; i++) pp i= 0; // Обнуляем массив} void loop(){ // Считываем и выводим показания температуры float t= bmp. readTemperature(); display. setTextSize( 1); display. setCursor( 0, 0); display. print( «t=»); display. print( t); display. println( «oC»); // Считываем и выводим показания высоты float a= bmp. readAltitude( 1005); display. setCursor( 0, 8); display. print( «h=»); display. print( a); display. println( «m»); // Считываем и выводим показания атмосверного давления float p= bmp. readPressure(); p= p* 0.00750062; // Преобразуем Паскали в мм.рт.ст. display. setCursor( 0, 16); display. print( «p=»); display. print( p); display. println( «mmGh»); // Преобразуем показания для построения графика pp index= map( p, 730, 760, 0, 24); // Строим график index++;if( index> 83){for( uint8_t i= 0; i< 84; i++) pp i= 0; index= 0;} display. fillRoundRect( 0, 24, 84, 24, 0, WHITE);for( uint8_t i= 0; i< 84; i++) display. drawLine( i, 48, i, 48 pp i], BLACK); display. display(); delay( 60000); // График будет обновляться 1 раз в минуту display. clearDisplay();} На рисунке №6 показан результат работы программы.

Рисунок №6 – метеостанция в работе

Каждая линия графика визуально обозначает значение уровня атмосферного давления в текущую минуту. Учитывая то, что разрешение дисплея по горизонтали составляет 84 пикселя, мы можем наблюдать отрезок измерения, равный 84 минутам соответственно. Вот таким нехитрым способом, за короткий промежуток времени, можно создать очень полезное устройство.

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

За что отвечает?

MAF-sensor играет важную роль в формировании правильной топливовоздушной смеси. Датчик постоянно мониторит объем проходящего через впускную систему воздуха и передает полученные данные на ЭБУ.

Последний, получив информацию от расходометра и других датчиков, формирует такую топливовоздушную смесь, которая гарантирует работу двигателя на оптимальных оборотах при минимальном расходе топлива.

Корректировать показания ДМРВ могут и другие датчики: атмосферного давления и температуры воздуха, но устанавливаются они не на всех автомобилях.

Если MAF-sensor поломан, то определение объема поступающего воздуха выполняется контролером по углу наклона дроссельной заслонки. Это не обеспечивает экономный режим работы мотора, но машина едет.

Какой датчик отвечает за обороты двигателя

Причины поломки

Здесь перечислим основные причины, по которым ДМРВ выходит из строя или некорректно работает:

  1. Перегорание (лопнул) терморезистора или повреждение напыления на дорожках. Особенно такая болезнь характерна для модели датчика HFM-5. Произойти это может в результате естественного износа или резкого скачка напряжения в сети (вышел из строя генератор и т.д.). Проволочные устройства в среднем служат около 150 тыс. пробега авто.
  2. Отсутствие напряжения – обрыв сигнальной или рабочей электроцепи, датчик не подключен, окисление контактов.
  3. Вышел из строя ЭБУ.
  4. Неправильное обслуживание. Расходометр считается необслуживаемым устройством и меняется в сборе. Но так как он дорогой, многие пытаются его почистить, к примеру, с помощью ваты, что неправильно. Для этого используют сжатый воздух или специальные жидкости (карбоклинер, специальный очиститель ДМРВ или другое средство на основе спирта).

Косвенные причины:

  1. Подклинивание дроссельной заслонки в результате ее загрязнения – в данном случае датчик вроде бы исправен, но информация на ЭБУ передается не корректно.
  2. Забит воздушный фильтр.

Как работает датчик абсолютного давления

Благодаря ДАД удается проконтролировать, какой объем воздуха поступает сквозь дроссельную заслонку. Опираясь на этот показатель, формируется команда-импульс, определяющая количество топлива, необходимого для образования сбалансированной по составу топливо-воздушной смеси. Внутри датчика есть вакуумная камера, воздух из которой удален изначально. Она соотносит показатель давления во входном штуцере с давлением в вакуумной камере и согласно полученной разнице создает исходящий сигнал. Чтобы датчик определил давление, необходима целая цепочка действий:

  • Высокочувствительная диафрагма ДАД деформируется под воздействием давления во впускном коллекторе.
  • Растяжение диафрагмы обуславливает изменение сопротивления на тензорезисторах поверхностного положения, другими словами имеет место так называемый пьезорезисторный эффект.
  • Пропорционально динамике сопротивления тензорезисторов наблюдаются колебания напряжения.
  • Способ соединения тензорезисторов обеспечивает высокую чувствительность, которая благодаря чипу ДАД повышается еще больше, в итоге чего выходное напряжение варьируется в интервале 1-5 В.
  • Согласно поступающему на вход ЭБУ напряжению формируется импульс, уходящий на форсунки. Он и определяет давление на впускном клапане. При этом напряжение и давление связаны между собой прямо пропорциональной зависимостью.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
