Проверка и регулировка установки угла опережения зажигания/впрыска топлива бензинового двигателя

Общая информация

Момент зажигания измеряется в градусах угла поворота коленчатого вала двигателя и важен для срабатывания свечей зажигания в определенный момент такта сжатия.

Идеально, если искра от свечи зажигания поджигала бы воздушно-топливную смесь в камере сгорания в момент прохождения поршнем ВМТ такта сжатия. В этом случае воздушно-топливная смесь будет сгорать и расширяться. Расширяющиеся газы будут толкать поршень вниз в рабочем ходе, вращая, таким образом, коленчатый вал.

Для полного поджига рабочей смеси требуются доли секунды. Поэтому для соблюдения нормального рабочего процесса сгорания (полного сгорания смеси) в двигателе необходимо некоторое опережение зажигания. Опережение измеряется в градусах до ВМТ. Если опережение двигателя составляет 7 градусов до ВМТ, это означает, что напряжение на свечу должно поступить в тот момент, когда коленчатый вал находится в 7° до ВМТ такта сжатия первого поршня. Однако, это справедливо только для случая, когда двигатель работает на холостых оборотах.

Если коленчатый вал вращается быстрее, значит, быстрее двигаются и поршни. Поэтому для полного сжигания смеси свечи должны поджигать ее еще раньше. Чтобы отвечать этим условиям, ECU корректирует момент зажигания в соответствии с увеличением скорости вращения двигателя.

Электронное управление моментом зажигания известно под названием ESA и определяется программой ECU. Отслеживая скорость вращения коленчатого вала, массу всасываемого воздуха, температуру двигателя, положение дроссельной заслонки и иные факторы, микропроцессор ECU управляет моментом зажигания на всех режимах работы двигателя от холодного запуска до режима полных нагрузок. Система простая, нерегулируемая и надежная.

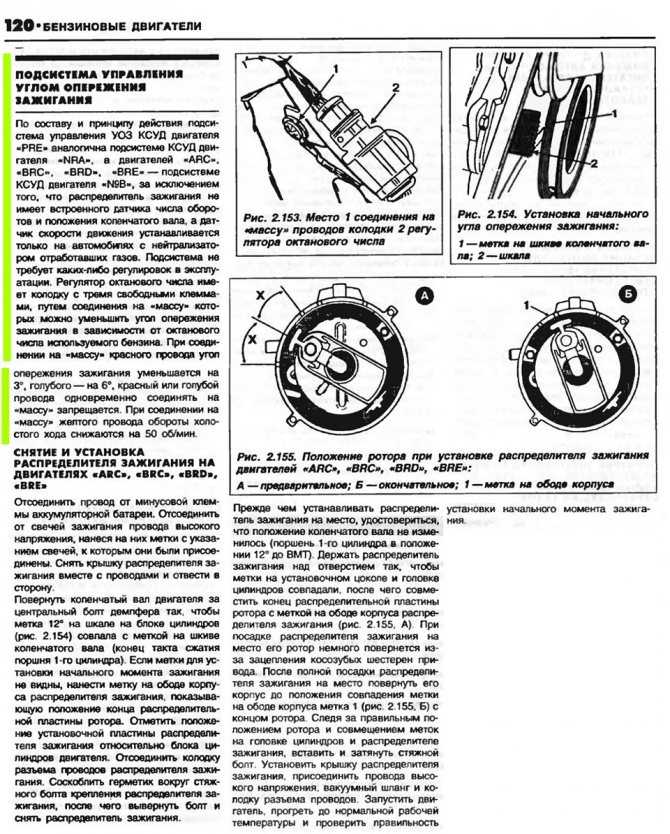

Проверка

Порядок выполнения

1. Прогрейте двигатель до нормальной рабочей температуры. 2. Присоедините сканер OBD II к диагностическому разъему, находящемуся под лицевой панелью со стороны водителя. 3. Переведите рычаг селектора AT в положение «N». 4. При выключенном зажигании в соответствии с инструкциями изготовителей подсоедините стробоскоп. Большинство современных стробоскопов оборудованы автономной батареей. Индуктивный датчик лампы устанавливается на ВВ провод свечи зажигания первого цилиндра. 5. Раскрутите двигатель до 2500 об/мин на полторы минуты и верните двигатель на холостые обороты (650 – 750 об/мин). 6. Используя перемычку из отрезка провода, перемкните клеммы Е1 и ТЕ1 на диагностическом разъеме DLC-1 под капотом (обратитесь к сопроводительной иллюстрации). 7. Проверьте с помощью стробоскопа нахождение метки зажигания в пределах 5 – 15° перед ВМТ на холостых оборотах (обратитесь к сопроводительной иллюстрации). 8. Заглушите двигатель и отсоедините стробоскоп.
